Volan Boyutu Elektrikli Pres Performansını Nasıl Etkiler?

Mekanik damgalamada motor, metali şekillendirmek için doğrudan kuvveti sağlamaz. Bunun yerine, motorun birincil görevi, stroklar arasında Uyumsuz volan dinamikleri, herhangi bir üretim alanı için ciddi operasyonel sonuçlar doğurur. Yanlış boyutlandırılmış bir rotor, presin durmasına, kavramanın erken aşınmasına, aşırı motor zorlanmasına, tutarsız parça doğruluğuna veya strokun alt kısmında yetersiz enerji dağıtımına yol açar. Volan kütlesini, çapını, çalışma hızını ve malzeme tasarımını değerlendirmek için teknik bir çerçeveye ihtiyacınız vardır. Bu, seçilen elektrikli pres volanına enerjiyi geri kazandırmaktır. Power Press'in yüksek hızlı kesmeden derin çekmeye kadar belirli üretim uygulamalarıyla uyumlu olmasını sağlar. Damgalama hatlarınızın felaketle sonuçlanmayacak bir arıza olmadan çalışmasını sağlamak için fiziki, malzeme seçimlerini ve aktarma organları uyumluluk gereksinimlerini ayrıntılı olarak inceleyeceğiz.

• Enerji Depolama Uygulamayı Belirtir: Bir elektrikli pres volanı kinetik enerjiyi depolar; Sürekli enerji gerektiren derin çekme operasyonları için daha ağır, daha büyük volanlar gerekirken, daha hafif volanlar yüksek hızlı, kısa stroklu kesmeye uygundur.

• Kütle ve Hız Dengesi: Kinetik enerji kütleyle doğrusal, ancak hızla üstel olarak ölçeklenir. Volan çapını ve RPM"yi optimize etmek genellikle ham ağırlığı eklemekten daha verimlidir.

• Damgalama Doğruluğu ve Tutarlılığı: Uygun boyuttaki bir volan, sabit enerji salınımını sağlayarak, damgalanan parçanın boyutsal doğruluğunu tehlikeye atabilecek strok sırasında mikro durmaları veya hız dalgalanmalarını önler.

• Aktarma Organı Uyumluluğu: Volanın boyutu, motor kayma gereksinimlerini ve debriyaj/fren termal kapasitesini doğrudan etkiler; Aktarma organlarını yükseltmeden volanın aşırı boyutlandırılması, hızlı bileşen arızasına neden olur.

• Toparlanma Süresi Kritiktir: Vuruşlar arasındaki süre, izin verilen maksimum volan enerjisi tüketimini belirler (sürekli işlemler için genellikle %10-15).

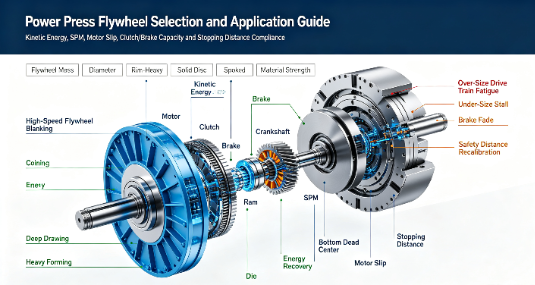

Power Press Volanı Nasıl Çalışır?

Volanlar Enerjiyi Nasıl Depolar ve Serbest Bırakır?

Elektrikli pres volanı enerjiyi depolar ve damgalama işlemi sırasında serbest bırakır. Motor sürekli güç sağlarken volan kısa şekillendirme stroku için gereken yüksek enerjiyi sağlar.

Volan, sabit hızın korunmasına, motor yükünün azaltılmasına ve damgalama sırasında ani güç dalgalanmalarının önlenmesine yardımcı olur.

Volanın performansı hem ağırlığa hem de dönüş hızına bağlıdır. Çapı veya RPM"yi artırmak, enerji depolamayı yalnızca ağırlık eklemekten daha verimli bir şekilde artırabilir. Düzgün tasarlanmış bir volan, motor, yataklar ve makine gövdesi üzerindeki gerilimi azaltırken yeterli enerji sağlar.

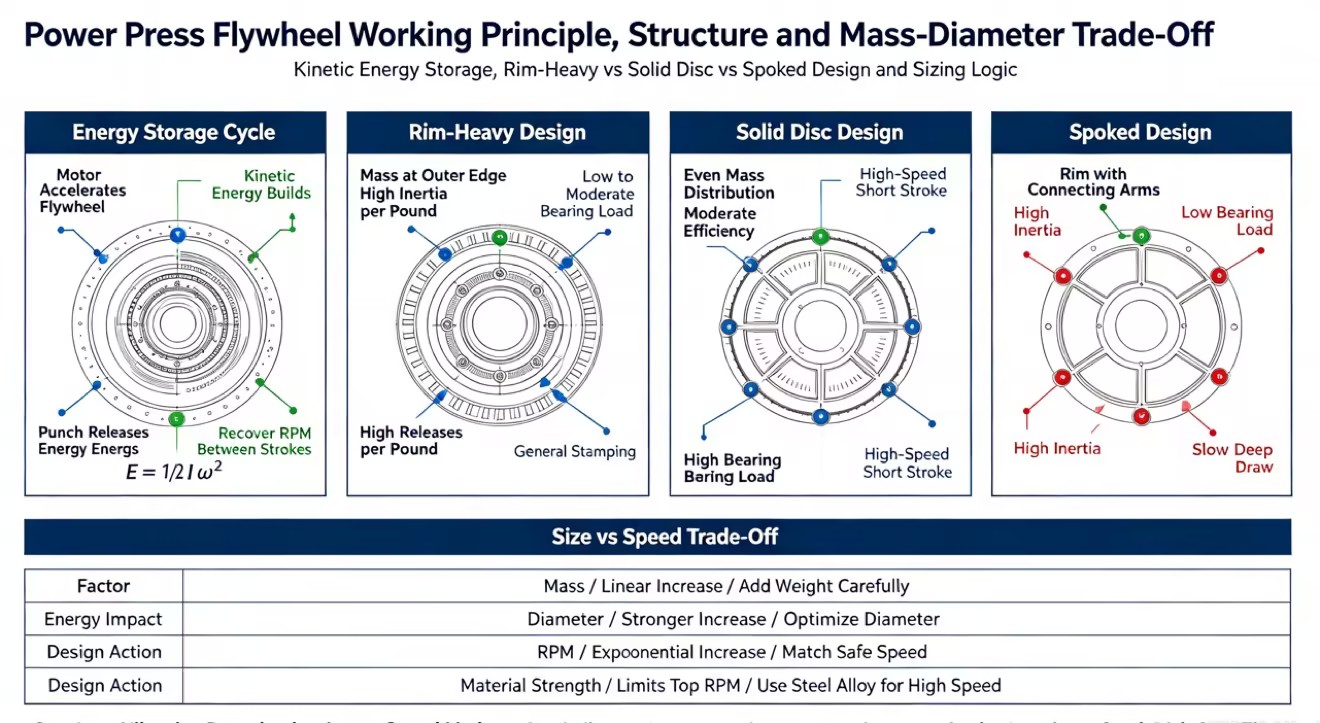

Boyut ve Ağırlık Volan Performansını Nasıl Etkiler?

Atalet momenti büyük ölçüde kütlenin dönme merkezine göre tam olarak nerede bulunduğuna bağlıdır. Jant ağırlıklı tasarımlar ağırlığı kasıtlı olarak tekerleğin dış kenarına yoğunlaştırır. Bu özel konfigürasyon, merkez göbeğe gereksiz hacim eklemeden ataleti en üst düzeye çıkarır. Katı diskler kütleyi tüm yarıçap boyunca eşit olarak dağıtır ve bu da doğal olarak kullanılan malzemenin poundu başına genel enerji depolama verimliliğini azaltır.

Çapın arttırılması önemli ölçüde daha yüksek bir enerji kapasitesi sağlar. Bunu, ana mil yataklarındaki statik yükü orantısal olarak artırmadan gerçekleştirir. Daha büyük bir çap, ağır kütleyi dönme ekseninden daha uzağa iter. Bu geometrik değişim, depolanan enerjiyi etkili bir şekilde çoğaltır. Operatörler, iç yatakları aşırı ölü ağırlıktan korurken önemli bir delme gücü elde eder. Çap-kütle oranının optimize edilmesi, son derece duyarlı bir damgalama sistemi tasarlamanın en etkili yoludur.

Doğru Volan Malzemesini Seçmek

Geleneksel dökme demir volanlar eski makinelerde ve daha yavaş işlemlerde yaygın olarak kalır. Dökme demir, titreşimi iyi emer ve üretimi uygun maliyetlidir. Ancak modern yüksek performanslı uygulamalar, fabrikasyon çelik veya özel alaşımlı rotorlar gerektirir. Dökme demirin çekme mukavemeti daha düşüktür ve kırılgan bir tane yapısına sahiptir. Bu, onu yüksek hızlarda merkezkaç parçalanmaya karşı savunmasız hale getirir. Dökme demir çark nominal devir sayısını geçerse cam gibi parçalanabilir ve atölyeye ölümcül şarapnel parçaları gönderebilir.

Çelik alaşımları çok daha yüksek dönme hızlarını güvenli bir şekilde tolere eder. Bu, makinenin daha küçük bir fiziksel alanda daha fazla enerji depolamasına olanak tanır. Malzemenin çekme mukavemeti, bileşenin maksimum güvenli çalışma hızını belirler. Bu RPM sınırları, tüm sistemin maksimum enerji yoğunluğunu doğrudan kontrol eder. Sağlam ağ tasarımları, şiddetli yüksek hızlı merkezkaç gerilimi altında ağır hizmet tipi yapısal bütünlük sunar. Telli tasarımlar genel ağırlıktan tasarruf sağlar ancak tel bağlantı noktalarında çatlakların zamanla yayılabileceği gerilim yükselticilere neden olur. Yüksek hızlı damgalama, hızlı döngü için mevcut enerji yoğunluğunu maksimuma çıkarırken mekanik arızayı önlemek için sağlam çelik rotorlar gerektirir.

Ağır ve Hafif Volanlar: Hangisi Daha İyi?

Volan seçimi damgalama işlemine bağlıdır. Ağır volanlar zorlu şekillendirme operasyonları için daha yüksek enerji depolama sağlarken, hafif volanlar daha yüksek üretim hızlarını destekler.

Yüksek Enerjili Operasyonlar için Ağır Volanlar

Ağır volanlar daha fazla kinetik enerji depolar ve zorlu damgalama işlemleri sırasında sabit gücü korur.

Bunlar aşağıdakiler için uygundur:

• Derin çekme

• Kalın plaka oluşturma

• Ağır damgalama

Daha yüksek atalet, şekillendirme işlemi sırasında hız düşüşlerinin önlenmesine yardımcı olur ve parça tutarlılığını artırır.

Ancak ağır volanlar şunları gerektirir:

• Daha yüksek motor gücü

• Daha güçlü debriyaj ve fren sistemleri

• Daha uzun hızlanma ve durma süresi

Şekillendirme kuvvetinin üretim hızından daha önemli olduğu uygulamalar için idealdir.

Yüksek Hızlı Üretim için Hafif Volanlar

Hafif volanlar hızlı döngü ve hızlı enerji geri kazanımı için tasarlanmıştır.

Yaygın olarak aşağıdakiler için kullanılırlar:

• Yüksek hızlı körleme

• İnce sac damgalama

• Kısa stroklu operasyonlar

Daha düşük ataletleri daha hızlı hızlanmaya ve daha kısa toparlanma süresine olanak tanıyarak üretim verimliliğini artırır.

Sınırlama, daha düşük enerji kapasitesidir. Ağır malzemeler veya derin şekillendirme için kullanıldığında hafif volanlar hız kaybına, hassasiyetin azalmasına ve motor yükünün artmasına neden olabilir.

Ağır ve Hafif Volan Karşılaştırması

Doğru volanın seçilmesi arasındaki dengeye bağlıdır enerji talebi ile üretim hızı .

Farklı Pres Uygulamaları İçin Volan Boyutunun Seçilmesi

Yüksek Hızlı Körleme ve Kaplama

Yüksek hızlı kesme, olağanüstü yüksek RPM"lerde çalışan hafif volanları gerektirir. Bu uygulamalarda strokun çalışma mesafesi çok kısadır. Zımba malzemeyle temas eder ve onu saniyeden çok daha kısa bir sürede, genellikle vuruşun son sekizde biri içinde keser. Hızlı enerji geri kazanımı, toplam enerji kapasitesinin üzerinde mutlak önceliğe sahiptir. Sistem malzemeye çarpmalı, geçmeli ve hemen bir sonraki darbeye hazırlanmalıdır. Dakikada 200 ile 1000 vuruş arasında çalışan makinelere bakıyorsunuz.

Üretim hızını korumak için motorun tükenen enerjiyi anında geri yüklemesi gerekir. Ağır bir rotor, bu hızlı stroklar arasında yeterince hızlı bir şekilde hızlanamayacak ve makinenin giderek hız kaybetmesine neden olacaktır. Hızlı kavrama tepkisi aynı zamanda yüksek hızlı basma operasyonları için de kritik öneme sahiptir. Hafif rotorlar, kavrama plakaları üzerindeki termal yükü en aza indirir. Bu, ekipmanın sürtünme disklerini yakmadan, dakikada yüzlerce vuruşta sıkı toleransları ve tutarlı kuvveti korumasına olanak tanır.

Derin Çekme ve Ağır Şekillendirme

Derin çekme, kuvveti uzun mesafe boyunca sürdürmek için büyük, yüksek ataletli volanları gerektirir. Çekme işleminin uzatılmış çalışma mesafesi, sistemden sürekli olarak büyük miktarda enerji çeker. Tek bir derin çekme, tek bir yumuşak hareketle depolanan enerjinin %20"ye kadarını kolayca tüketebilir. Makinenin malzemeyi tereddüt etmeden sabit bir şekilde kalıba itmesi gerekir. Çarpışma, vuruş penceresinin yukarısında başlar; bu da tekerleğin, basit bir savuşturma vuruşundan çok daha uzun bir süre boyunca enerjisini boşalttığı anlamına gelir.

Makinenin alt ölü noktaya ulaşmadan durmasını önlemek için önemli bir kütle gereklidir. Rotorda yeterli atalet yoksa zımba çekme aşamasında yavaşlar. Bu hız dalgalanması ciddi malzeme yırtılmasına, kırışmaya ve yüksek oranda reddedilen parçalara neden olur. Ağır bir rotor, formun tüm derinliği boyunca düzgün, durdurulamaz bir kuvveti garanti eder. Metalin kırılmadan plastik olarak akmasını sağlar.

Elektrikli Pres Volanını Seçerken Temel Faktörler

Bir volanın seçilmesi, pres hızının, motor uyumluluğunun ve tahrik sistemi kapasitesinin değerlendirilmesini gerektirir. Uygun şekilde eşleşen bir volan, istikrarlı enerji dağıtımı, tutarlı damgalama kalitesi ve daha uzun ekipman ömrü sağlar.

Strok Hızı ve Enerji Geri Kazanımı

Pres vuruş hızı, volanın döngüler arasındaki enerjiyi ne kadar hızlı geri kazanabileceğini doğrudan etkiler.

• Yüksek hızlı damgalama: Daha hızlı enerji geri kazanımı ve daha hafif volanlar gerektirir.

• Ağır şekillendirme: Daha yüksek enerji depolama ve daha büyük volanlar gerektirir.

Volan enerjiyi yeterince hızlı geri kazanamazsa pres hızını kaybedebilir, şekillendirme hassasiyetini azaltabilir veya motora aşırı yük bindirebilir. Volanın boyutu ve motor gücü, üretim hızı ve damgalama gereksinimlerine uygun olmalıdır.

Motor Uyumluluğu

Ani damgalama yüklerini kaldırabilmek için motorun volanla birlikte çalışması gerekir.

Yüksek kaymalı motorlar, şekillendirme işlemi sırasında geçici hız değişikliklerini karşılayabildikleri için elektrikli preslerde yaygın olarak kullanılır. Bu, volanın motora aşırı baskı uygulamadan depolanan enerjiyi serbest bırakmasına olanak tanır.

Uygun olmayan bir motorun kullanılması daha yüksek akım talebine, aşırı ısınmaya ve erken arızaya neden olabilir.

Debriyaj ve Fren Kapasitesi

Volanın ağırlığı debriyaj ve fren performansını doğrudan etkiler.

Ağır volanlar daha fazla enerji depolar ancak gücü güvenli bir şekilde aktarmak için daha güçlü kavrama sistemleri gerektirir. Fren ayrıca acil durdurmalar sırasında ilave ivmeyi kontrol etmek için yeterli durdurma kuvveti sağlamalıdır.

Volanı yükseltmeden veya değiştirmeden önce daima aşağıdakileri doğrulayın:

• Debriyaj kapasitesi

• Fren kapasitesi

• Motor gücü

• Güvenlik durma mesafesi

Dengeli bir tahrik sistemi güvenilir çalışmayı sağlar ve üretim güvenliğini korur.

Çözüm

1. Ekipmanı seçmeden önce malzeme kalınlığını, strok uzunluğunu, dakika başına gereken stroku ve kabul edilebilir parça toleranslarını belgeleyerek birincil damgalama işlemlerinizi denetleyin.

2. Özel kalıplarınız için tonaj-enerji eğrisini haritalandıran resmi bir enerji hesaplaması yapmak için ekipman üreticilerine danışın.

3. Herhangi bir yenileme girişiminde bulunmadan önce motor kayma değerlerini, debriyaj tork kapasitesini ve fren termal limitlerini doğrulamak için tam bir aktarma organı denetimi gerçekleştirin.

4. Sıkı OSHA uyumluluğunu sürdürmek için tüm güvenlik ışık perdelerini ve iki el kumandalarını yeni konfigürasyonun özel durma mesafesine uyacak şekilde yeniden kalibre edin.

5. Debriyaj sürtünme aşınmasını ve motor çalışma sıcaklıklarını izlemek için rutin bir denetim programı uygulayarak enerji geri kazanım sisteminin dengeli kalmasını sağlayın.

SSS

S: Elektrikli pres volanının temel işlevi nedir?

C: Motor tarafından üretilen kinetik enerjiyi depolar ve pres vuruşunun çalışma kısmı sırasında gerekli kuvveti sağlamak için anında serbest bırakır. Bu, motorun metal şekillendirme prosesinin büyük şok yükünü absorbe etmesini önler.

S: Volanın ağırlığı elektrikli pres hızını ve çevrim sürelerini nasıl etkiler?

C: Daha ağır volanların hızlanması ve kaybedilen RPM"yi geri kazanması daha uzun sürer, bu da onları daha yavaş, yüksek enerjili işlemler için uygun hale getirir. Daha hafif volanlar, daha hızlı debriyaj kavramasına ve daha yüksek Dakika Başına Strok (SPM) olanağı sağlar, ancak strok başına daha az toplam enerji sağlar.

S: Volanın boyutu damgalı parçalarımın doğruluğunu etkileyebilir mi?

C: Evet. Küçük boyutlu bir volan, strok sırasında aşırı hız düşüşleri yaşayabilir, bu da tutarsız kuvvet uygulamasına ve son parçada boyutsal yanlışlıklara yol açabilir. Hassas malzeme akışı için düzgün, sürekli momentum gereklidir.

S: Mevcut elektrikli baskı makinemin volanını yükseltebilir miyim?

C: Volan kütlesini değiştirmek mümkün olsa da kapsamlı bir mühendislik incelemesi gerektirir. Motoru, debriyajı ve freni yükseltmeden kütleyi artırmak, mekanik arızaya ve durma mesafeleriyle ilgili güvenlik uyumu sorunlarına yol açacaktır.

S: Pres tonajı ile volan enerjisi arasındaki fark nedir?

C: Tonaj, presin uygulayabileceği maksimum yapısal kuvvettir; volan enerjisi ise bu kuvvetin, makineyi durdurmadan strokun ne kadar yukarısına kadar sürdürülebileceğini belirler. Yüksek tonaj, kuvveti belli bir mesafede korumak için yüksek enerji gerektirir.

S: Elektrikli presler neden yüksek kaymalı elektrik motorlarına ihtiyaç duyuyor?

C: Yüksek kaymalı motorlar, yük altında kasıtlı olarak yavaşlayacak şekilde tasarlanmıştır; motor aşırı akım çekmeden ve aşırı ısınmadan elektrikli baskı volanının depolanan enerjiyi serbest bırakmasına olanak tanır. Bu döngüsel şok yükleri altında standart motorlar yanar.
