Aşamalı kalıp damgalama, birden fazla ardışık istasyonda aşırı hassasiyet gerektirir. Ekipmanın yapısal bütünlüğü ve tahrik mekanizması bu doğruluğun temelini oluşturur. Yetersiz bir çerçeve veya tahrik tipinin seçilmesi açısal sapmaya, kalıbın erken aşınmasına, merkez dışı yükleme arızalarına ve kabul edilemez hurda oranlarına yol açar. Bu mekanik arızalar üretim marjlarını yok eder ve montaj hatlarını durdurur. Parçaların otomasyon yoluyla ayrı istasyonlar arasında hareket ettiği bileşik kalıpların veya transfer kalıplarının aksine, progresif kalıplar sürekli bir bobin şeridine dayanır. Bu süreç, sürekli besleme, eşit olmayan yük dağıtımı ve yüksek hızlı senkronizasyon için optimize edilmiş makineler gerektirir.
Yatırım getirisini ve parça kalitesini en üst düzeye çıkarmak için mühendisler ve satın alma ekipleri, mimarileri yalnızca peşin sermaye maliyeti yerine sağlamlık, tonaj dağılımı ve otomasyon uyumluluğuna göre değerlendirmelidir. Ekipmanın ağır dinamik yük altındaki mekanik davranışını anlamak, güvenilir, yüksek hacimli bir üretim hattı oluşturmanın ilk adımıdır.
Çerçeve Sertliği Her Şeyden Önemlidir: Düz kenarlı (kapalı kutu) presler, C-çerçeve alternatifleriyle karşılaştırıldığında merkez dışı yüklemeye karşı üstün dirençleri nedeniyle çoğu progresif kalıp için tartışılmaz.
Tahrik Tipi Uygulamayı Belirler: Mekanik presler, yüksek hacimli kesme için dakika başına en yüksek stroku (SPM) sunarken, servo presler karmaşık kalıp içi şekillendirme için programlanabilir strok kontrolü sağlar.
Tonaj Yalnızca Bir Ölçüttür: Progresif işleme için ekipmanı belirlerken ters tonajın (geçişli şok) ve yatak boyutunun değerlendirilmesi, nominal tonaj kadar kritiktir.
Otomasyon Bağımlılığı: Aşamalı damgalama presinin operasyonel verimliliği büyük ölçüde otomatik bobin besleme, düzeltme ve hurda giderme sistemleriyle kusursuz entegrasyonuna dayanır.
İçindekiler
Merkez dışı yükleme, çok istasyonlu takımlamada kaçınılmaz bir gerçektir. Kuvvet nadiren koçun altında mükemmel bir şekilde merkezlenir. Onbir istasyonlu bir kalıbı çalıştırabilirsiniz; burada ikinci istasyonda yoğun kesme meydana gelirken, onbirinci istasyon hafif bükme işlemini gerçekleştirebilir. Bu eşit olmayan kuvvet dağılımı, slaytta büyük bir devrilme anı yaratır. Ekipmanın bu momente dayanabilecek ve şahmerdan ile yatak arasında tam paralelliği koruyacak yeterli yapısal kütleye ve sağlamlığa sahip olması gerekir.
Yatak ve şahmerdan sapma toleransları parça hassasiyetini ve zımba ömrünü doğrudan etkiler. Çerçeve yük altında saptığında zımbalar kalıp matrisine belli bir açıyla girer. Bu yanlış hizalama, kesme kenarlarında eşit olmayan aşınmaya neden olarak damgalanmış parçalarda ve traşlanmış kalıp bölümlerinde çapaklara yol açar. Aşırı sapma, kalıp bakım döngüleri arasındaki aralığı büyük ölçüde azaltır. Takımın uzun süre hayatta kalmasını sağlamak için, genellikle yatak uzunluğunun fiti başına bir inçin binde biri cinsinden ölçülen, izin verilen maksimum sapmayı belirtmeniz gerekir.
Malzeme Türü ve Kalınlığı | Operasyon Türü | İzin Verilen Maksimum Sapma (ayak başına) | Aşırı Sapmanın Etkisi |
|---|---|---|---|
İnce Ölçülü Alüminyum (< 1mm) | Işık Körleme / Delme | 0,0015 inç | Mikro çapak, hızlı zımba matlaştırma |
Yumuşak Çelik (1mm - 3mm) | Standart Aşamalı Şekillendirme | 0,0020 inç | Çarpıcı, tutarsız bükülme açıları |
Yüksek Mukavemetli Çelik (AHSS) | Ağır Körleme / Kaplama | 0,0010 inç | Felaketle sonuçlanan yumruk kırılması, kalıp ayakkabısının çatlaması |
Sap açıklığı aynı zamanda sapmanın yönetilmesinde de kritik bir rol oynar. Uçlar alçalırken kızağa rehberlik eder. Sıkı saplama açıklıkları yanal hareketi kısıtlar ve merkez dışı yüklerin oluşturduğu devrilme kuvvetlerine karşı koyar. Modern ekipman, ağır bobin stoğundan kaynaklanan şiddetli asimetrik kuvvetlere maruz kalsa bile, tüm strok boyunca kızak paralelliğini korumak için uzun, çok noktalı destek sistemlerini kullanır.
Özel kalıp içi işlemler, ekipmanın gerekli kuvvet eğrisini belirler. Körleme, delme, bükme ve damgalama işlemlerinin her biri farklı enerji dağıtım profilleri gerektirir. Bu profilleri anlamak, takımları doğru makineyle eşleştirmek için çok önemlidir. Operasyon ve kuvvet eğrisi arasındaki uyumsuzluk, motorların durmasına, aktarma organlarının hasar görmesine veya eksik parça oluşumuna yol açar.
Ağır kesme, tam olarak alt ölü merkezde (BDC) yüksek kinetik enerji gerektirir. Malzeme kırılıncaya kadar zımbaya direnir. Ekipmanın en yüksek tonajı saniyeden çok daha kısa sürede teslim etmesi gerekiyor. Tersine, derin çekme, vuruşun daha uzun bir kısmı boyunca sürekli kuvvet gerektirir. Malzeme yırtılmadan düzgün bir şekilde akmalıdır. Kaplama, metali kalıp boşluklarına sıkıştırmak için vuruşun en sonunda çok büyük bir basınç gerektirir.
Mühendisler her istasyon için gereken enerjiyi hesaplar ve vuruş başına toplam enerji talebini belirlemek için bunları toplar. Tahrik mekanizmasının bu talebi aşırı hız düşüşü olmadan karşılayabilecek yeterli torka veya volan enerjisine sahip olması gerekir. Belirli operasyonların enerji gereksinimlerini hesaba katmamak, atölyedeki erken ekipman arızalarının yaygın bir nedenidir.
Ağır kesme işlemleri sırasında genellikle geçmeli şok olarak adlandırılan ters tonaj meydana gelir. Zımbalar malzemeyi iterken ekipman çerçevesi gerilim altında esner. Malzeme kırıldığında direnç anında sıfıra düşer. Uzatılmış çerçeve orijinal şekline geri döner. Depolanan enerjinin bu şiddetli salınımı, şasiye, pitman"a ve tahrik mekanizmasına yıkıcı bir şok dalgası gönderir.
Bu şok dalgası zamanla rulmanları ciddi şekilde bozar, bağlantı elemanlarını gevşetir ve iç bileşenlere zarar verir. Yüksek hızlı aşamalı kesme bu etkiyi güçlendirir. Bu hasarı azaltmak için ekipmanın şok sönümleme sistemleri içermesi gerekir. Yatağın altına monte edilen hidrolik amortisörler ani enerji salınımını emerek şasinin yapısal bütünlüğünü korur ve aktarma organlarının ömrünü uzatır.
Tüm kalıp alanı boyunca doğru tonaj dağılımı da aynı derecede önemlidir. Yüksek tonajın yatağın bir ucunda yoğunlaşması merkez dışı yüklemeyi şiddetlendirir ve sapmayı artırır. Takım tasarımcıları istasyonları, yükü mümkün olduğunca eşit şekilde dengeleyecek şekilde düzenler. Mükemmel dengenin mümkün olmadığı durumlarda ekipmanın, yoğunlaşan kuvvetleri güvenli bir şekilde idare edebilecek yapısal kütleye ve saplama tasarımına sahip olması gerekir.
Gerekli yatak uzunluğunun hesaplanması, fiziksel kalıp pabucunun ölçülmesinden daha fazlasını içerir. Kalıp alanı içindeki tüm malzeme taşıma sürecini hesaba katmalısınız. Sarkan kalıplar ciddi sapmalara ve ciddi takım arızalarına neden olur.
Aktif İstasyonları Hesaplayın: Aşamalı istasyon sayısını bobin şeridinin adımıyla çarpın.
Malzeme Giriş Açıklığını Ekleyin: Stok kılavuzu için gereken alanı ve ilk çalışma istasyonundan önceki ilk pilot delikleri hesaba katın.
Hurda Dökülmesini Hesaplayın: Hurda kesicilerin ve parça çıkarma kanallarının sıkışmadan çalışabilmesi için yatağın ucunda yeterli açık alan olduğundan emin olun.
Sıkıştırma Kenar Boşluklarını Doğrulayın: Ağır hizmet tipi hidrolik veya mekanik kalıp kelepçelerine uyum sağlamak için her iki tarafta minimum %10 ekstra yatak uzunluğu bırakın.
Kapatma yüksekliği ve strok uzunluğu, karmaşık, çok aşamalı takımlarla işlemeye uyum sağlamak için kritik parametrelerdir. Kapatma yüksekliği, kapalı konumda kalıp ve gerekli destek plakaları için yeterli alana izin vermelidir. Strok uzunluğu, malzemenin zımbalara veya pilotlara takılmadan ileri doğru ilerleyebilmesi için yeterli açıklık sağlamalıdır. Derin çekilmiş parçalar, şerit ilerlemeden önce parçanın kalıp matrisini temizlemesine izin vermek için daha uzun strok uzunlukları gerektirir.
Düz kenarlı presler, aşamalı kalıp damgalama için endüstri standardını temsil eder. Kapalı kutu tasarımı, tümü ağır öngerilmeli bağlantı çubuklarıyla bir arada tutulan bir taç, bir yatak ve iki dikey dikmeden oluşur. Bu dört noktalı destek sistemi olağanüstü yapısal sağlamlık sağlar. Kapalı çerçeve, damgalama sırasında oluşan kuvvetleri içererek yapının yük altında açılmasını önler.
Bu mimari, genellikle boşluk olarak bilinen sıfır açısal sapma sağlar. Çerçeve esneyerek açılmadığı için kızak, vuruş boyunca yatağa tamamen paralel kalır. Bu paralellik, birden fazla zımbanın kalıp matrisine aynı anda mikron düzeyinde hassasiyetle girmesi gereken progresif kalıplar için kritik öneme sahiptir. bir baskı makinesi tedarik ederken Aşamalı kalıp damgalama için , düz kenarlı çerçeveler, merkezden kaçan ciddi yükleri diğer tüm tasarımlardan çok daha iyi bir şekilde karşılar.
Düz kenarlı çerçevelerin sağlam yapısı aynı zamanda titreşimi etkili bir şekilde azaltır. Azaltılmış titreşim, zımba ömrünü uzatır, parçanın yüzey kalitesini iyileştirir ve takıma monte edilmiş hassas elektronik sensörleri korur. Yüksek hacimli, yüksek hassasiyetli aşamalı damgalama için düz kenarlı mimari, uzun vadeli stabilite için tek uygun seçimdir.
C-çerçeve baskı makineleri, "C" harfine benzeyen, ön kısmı açık bir tasarıma sahiptir. Bu tasarım, kalıp alanına üç taraftan mükemmel erişim sağlayarak kurulumu ve malzeme beslemeyi kolaylaştırır. Ancak bu açık mimari, ciddi doğal sınırlamalar getirir. Ağır yükler altında çerçevenin açık ön kısmı dışarı doğru esner. Bu esneme sapma veya açısal sapma olarak bilinir.
C-çerçevesi esnediğinde slayt yataktan uzağa doğru eğilir. Bu eğim, aşamalı damgalama için gereken paralelliği yok eder. Zımbalar kalıp matrisine belli bir açıyla girerek hızlı aşınmaya, kesme kenarlarında kırılmalara ve tolerans dışı parçalara neden olur. Tonaj makinenin maksimum kapasitesine yaklaştıkça sapmanın ciddiyeti katlanarak artar.
C-çerçevelerinin aşamalı damgalamada çok dar kullanım durumları vardır. Bunlar yalnızca düşük tonaj gereksinimleri ve minimum merkez dışı yükleme gerektiren çok hafif, kısa progresif kalıplar için kabul edilebilir. Ağır kesme, basma veya uzun çok istasyonlu kalıpları içeren işlemler için, C-çerçevesinin açısal sapması kaçınılmaz olarak kabul edilemez parça kalitesine ve aşırı takım bakımına yol açar.
Mekanik damgalama presleri, enerjiyi depolamak ve iletmek için ağır dönen bir volana ve bir kavrama/fren sistemine dayanır. Bir elektrik motoru volanı sürekli olarak döndürür. Operatör çevrimi tetiklediğinde debriyaj devreye girerek volanı krank miline bağlar. Krank mili dönme hareketini kızağın doğrusal hareketine dönüştürür. Bu tasarım, büyük gücü hızlı bir şekilde sağlamak için oldukça verimlidir.
Mekanik sürücülerin birincil avantajı, yüksek kinetik enerjiyi tam olarak alt ölü merkezde iletme yetenekleridir. Bu özellik onları yüksek hacimli, sürekli kesme ve delme işlemleri için ideal kılar. Mekanik sürücüler sektördeki dakika başına en yüksek stroku (SPM) elde eder. Bunlar, uygun bakımla onlarca yıl boyunca sürekli olarak çalışabilen, kanıtlanmış, güvenilir iş makineleridir.
Ancak mekanik tahriklerin sabit bir strok profili vardır. Slaydın hızı matematiksel bir sinüs dalgasını takip ederek vuruşun ortasında maksimum hıza ulaşır ve BDC"ye yaklaştıkça yavaşlar. Bu hareket profilini değiştiremezsiniz. Bu esneklik eksikliği, mekanik sürücüleri, yavaş çekme hızları veya strokun alt kısmında kalma süresi gerektiren karmaşık şekillendirme işlemleri için daha az uygun hale getirir.
Servo tahrikli damgalama presleri, geleneksel volanın, debriyajın ve frenin yerini yüksek torklu, doğrudan tahrikli servo motorlarla değiştirir. Bu motorlar doğrudan tahrik miline bağlanarak, strokun her milimetresinde sürgünün konumu, hızı ve ivmesi üzerinde mutlak kontrol sağlar. Bu teknoloji, damgalama esnekliğinde ileriye doğru büyük bir atılımı temsil ediyor.
Servo sürücülerin en büyük avantajı programlanabilir strok profilidir. Operatörler değişken hızları tek bir çevrimde programlar. Kızak malzemeye hızlı bir şekilde yaklaşır, yırtılmayı önlemek için şekillendirme aşamasında tam olarak yavaşlar ve ardından üretim hızını maksimuma çıkarmak için hızla geri çekilir. Servo sürücüler aynı zamanda kılavuz çekme, donanım ekleme veya karmaşık basma gibi karmaşık kalıp içi işlemler için slaydın BDC"de duraklatılmasına olanak tanıyan bekleme yetenekleri de sunar.
Servo teknolojisi sarkaç modunu etkinleştirir. Slaytın 360 derecelik tam bir dönüşü tamamlaması gerekmez. Malzemeyi temizlemeye yetecek kadar yukarı ve aşağı salınım yaparak sığ parçalar için döngü hızlarını önemli ölçüde artırır. Bu gelişmiş yeteneğin karşılığı, daha yüksek bir başlangıç sermaye harcaması ve gelişmiş hareket kontrol sistemleri konusunda eğitim almış uzman bakım personeli ihtiyacıdır.
Hidrolik damgalama presleri, kuvvet oluşturmak için pistona etki eden sıvı basıncını kullanır. Bir hidrolik pompa, yağı bir silindirin içine sürerek koçu aşağı doğru iter. Bir hidrolik tahrikin tanımlayıcı özelliği, tüm strok boyunca tam, sabit tonaj sağlama yeteneğidir. Yalnızca BDC yakınlarında pik tonaja ulaşan mekanik tahriklerin aksine, hidrolik tahrikler herhangi bir noktada maksimum kuvvet uygular.
Bu sabit kuvvet dağıtımı, hidrolik tahrikleri derin çekmeli ilerici çalışmalar için ideal kılar. Derin çekme, metalin yırtılmadan kalıp boşluğuna çekilmesi için uzun bir mesafe boyunca sürekli basınç gerektirir. Hidrolik sistemler ayrıca tam basınç altında strokun alt kısmında durur; bu da karmaşık formların ayarlanması veya belirli malzemelerin kürlenmesi için faydalıdır.
Bu avantajlara rağmen, hidrolik tahriklerin genel aşamalı damgalama açısından önemli sınırlamaları vardır. Mekanik veya servo alternatiflerle karşılaştırıldığında daha yavaş çevrim sürelerinden muzdariptirler. Ayrıca, hidrolik sistemler anlık şoklara karşı oldukça hassastır. Ağır kesme sırasında basıncın ani boşalması hidrolik contalara, valflere ve bağlantı parçalarına zarar vererek sızıntılara ve sistem arızalarına neden olur. Bu nedenle yüksek hızlı kesim için nadiren kullanılırlar.

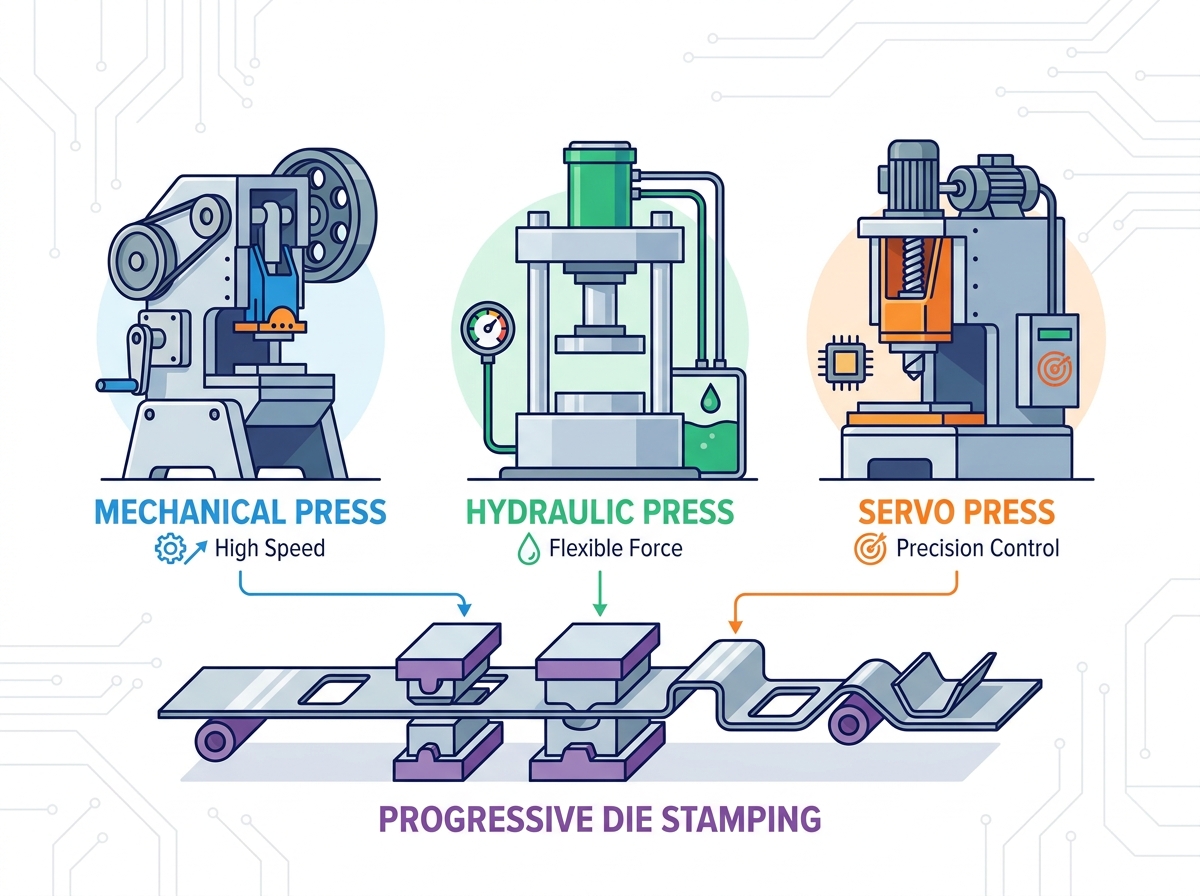

Sürücü Tipi | Kuvvet Eğrisi Karakteristiği | Hız (SPM) | En İyi Aşamalı Uygulama |
|---|---|---|---|
Mekanik (Volan) | Yalnızca BDC"de pik tonaj | Çok Yüksek (100 - 1000+ SPM) | Yüksek hacimli kesme, delme, sığ şekillendirme |
Servo (Doğrudan Tahrik) | BDC"ye yakın programlanabilir, tam tonajlı | Orta ila Yüksek (Değişken) | Karmaşık şekillendirme, kalıp içi kılavuz çekme, yüksek mukavemetli çelik |
Hidrolik | Tüm strok boyunca tam tonaj | Düşük ila Orta | Derin çekme, sürekli basınçlı baskı |
Doğru tahrik mekanizmasının seçilmesi, ham hızı proses karmaşıklığına karşı dengeleyen net bir çerçeve gerektirir. Basit kesme ve delme işlemleri hıza öncelik verir. Amaç dakikada mümkün olduğu kadar çok parça üretmektir. Bu uygulamalar için mekanik sürücüler üstün seçim olmayı sürdürüyor. Volan enerjisi ve basit dönme hareketi, servo ve hidrolik sistemlerin yakalamakta zorlandığı çevrim hızlarına ulaşır.
Tersine, süreç karmaşıklığı hız üzerinde kontrol gerektirir. Progresif bir kalıp derin çekme, karmaşık bükme veya kalıp içi kılavuz çekmeyi içerdiğinde ham hız bir yük haline gelir. Yüksek darbe hızları malzemenin yırtılmasına, parçalanmasına ve takımın erken aşınmasına neden olur. Servo sürücüler burada öne çıkıyor. Darbenin çalışma kısmı sırasında koçu yavaşlatma yeteneği, parça kalitesini artırır ve takım ömrünü uzatarak biraz daha düşük olan genel SPM"yi dengeler.
Kalıp içi işlemler gerekli çevrim kontrolünü belirler. Eğer takım, malzemenin sıkıştırmadan önce mükemmel şekilde hizalanmasını sağlamak için bir pilot serbest bırakma işlemi gerektiriyorsa, ekipmanın bu zamanlama penceresine uyum sağlaması gerekir. Servo sistemler, programcıların genel döngü süresinden ödün vermeden besleme penceresini genişletmesine olanak tanıyarak hassas şekillendirme ve üretim verimliliği arasında mükemmel bir denge sağlar.
Aşamalı damgalama hattının operasyonel verimliliği tamamen otomasyona dayanır. Ekipmanın servo rulo besleyiciler, düzleştiriciler ve rulo açıcılarla mükemmel şekilde senkronize olması gerekir. Sürekli şerit gerginliği kritik öneme sahiptir. Besleyici malzemeyi ekipmanın döngüsünden daha hızlı iterse şerit bükülür. Çok yavaş beslenirse pilotlar delikleri genişleterek ilerlemeyi bozar.
Programlanabilir mantık denetleyicileri (PLC"ler), otomasyon hücresinin beynini oluşturur. Pres kontrol mimarisi, yardımcı ekipmanlarla sorunsuz bir şekilde iletişim kurmalıdır. Modern kontrol sistemleri, krank milinin tam konumunu izlemek için kodlayıcı geri bildirimini kullanır. Bu veri, yalnızca zımbalar şeritten uzaklaştığında besleyicinin malzemeyi ilerletmesini tetikler.
Parça çıkarma ve hurda çıkarma da sıkı entegrasyona bağlıdır. Hava üfleme sistemleri, hurda konveyörleri ve parça ayırma olukları, strok sırasında belirli anlarda devreye girmelidir. Sağlam bir kontrol mimarisi, mühendislerin bu yardımcı fonksiyonları krank açısına göre programlamasına olanak tanıyarak, yüksek hızlı üretim çalışmaları sırasında güvenilir, sıkışmasız çalışma sağlar.
Uzun vadeli operasyonel ayak izini değerlendirmek, güç tüketimine ve bakım programlarına bakmayı gerektirir. Mekanik preslerde sürekli dönen bir volan kullanılır. Ana motor, koçun dönüp dönmediğine bakılmaksızın, devasa çelik tekerleği hızda tutmak için sürekli olarak ağır akım çeker. Bu sistemlerin bakımı, mekanik aşınan parçalar etrafında döner: debriyaj sürtünme plakalarının değiştirilmesi, fren bantlarının ayarlanması ve döner bağlantının sürekli yağlanmasının sağlanması.
Servo presler tamamen farklı bir güç profilinde çalışır. Doğrudan tahrikli motorlar yalnızca şahmerdanı yük altında hareket ettirirken önemli miktarda güç çeker. Boşta kaldığı zamanlarda veya strokun çalışmayan kısmında güç tüketimi büyük ölçüde düşer. Birçok modern servo sistemi aynı zamanda rejeneratif frenlemeyi de kullanarak koçun yavaşlaması sırasında kinetik enerjiyi yakalar ve onu bir kapasitör bankasına geri besler. Servo sistemlerin bakımı, mekanik aşınan parçalardan elektronik sağlığa doğru kayıyor. Teknisyenler kodlayıcı sinyallerini izler, sürücülerdeki soğutma fanının çalışmasını kontrol eder ve ağır hizmet tipi güç kablolarının bütünlüğünü doğrular.
Yüksek hızlı aşamalı operasyonlar, önemli ölçüde yıkıcı kalıp çarpma riski taşır. Malzemenin doğru mesafeye ilerlemediği sıkışmalar, zımbaların amaçlanan boşluklar yerine katı metale çarpmasına neden olur. Hurda metalin zımbaya yapıştığı ve kalıp alanına geri çekildiği sümüklüböcek çekme, bir sonraki vuruşta iki kat kalın malzeme koşullarına neden olur. Her iki senaryo da pahalı takımları anında yok eder.
Aşamalı damgalama için kapsamlı sensör ağlarının uygulanması zorunludur.
Kısa Besleme Sensörleri: Ram aşağı inmeden önce malzemenin tam olarak doğru konuma ilerlediğini doğrulayın. Sensör malzeme kenarını tespit etmezse acil durdurmayı tetikler.
Parça Çıkarma Sensörleri: Optik sensörler ve yakınlık anahtarları çıkış kanalını izleyerek bir sonraki döngü başlamadan önce kalıp alanının temiz olmasını sağlar.
Tonaj Monitörleri: Her vuruş sırasında uygulanan kuvveti ölçün. Bir sümüklüböcek çekilirse veya bir zımba körelirse, gerekli tonaj yükselir. Monitör bu anormalliği tespit eder ve ekipmanı derhal durdurur.
Akustik İzleme: Arızalı bir delginin veya hatalı beslemenin belirli ses frekanslarını algılayarak, büyük hasar oluşmadan önce döngüyü durdurur.
Yüksek tonajlı düz kenar ekipmanının kurulumu, kapsamlı yapısal tesis planlaması gerektirir. Makinelerin statik ağırlığı çok büyüktür ancak çalışma sırasında oluşan dinamik kuvvetler çok daha şiddetlidir. Standart fabrika zeminleri bu yükleri destekleyemez. Beton çatlayacak ve ekipman dengesiz bir şekilde yerleşerek iç hizalamasını bozacaktır.
Tesisler bu ekipman için özel temeller inşa etmektedir. Bu, zeminin kazılmasını ve masif, çelikle güçlendirilmiş beton atalet bloğunun dökülmesini içerir. Bu bloğun kütlesi, damgalama işleminin ürettiği kinetik enerjiyi emer. Temel, kurulmakta olan spesifik ekipman modelinin dinamik yüklerine göre özel olarak tasarlanmalıdır.
Titreşim yalıtımı çevredeki ekipmanı ve bina bütünlüğünü korur. Şiddetli damgalama titreşimleri, hassas işleme merkezlerine, koordinat ölçüm makinelerine (CMM"ler) ve yakındaki hassas elektronik cihazlara müdahale eder. Mühendisler, titreşimi çevredeki tesis zemininden ayırmak için ekipman ayakları ile temel bloğu arasında ağır hizmet tipi izolasyon montaj parçaları veya yaylı sönümleyiciler kullanır.
Bir tesisin geleneksel mekanik ekipmanlardan gelişmiş servo veya özel hidrolik sistemlere dönüştürülmesi, önemli bir beceri açığı yaratır. Basitçe başlatma düğmesine basmaya alışkın olan operatörlerin artık karmaşık hareket profillerini anlaması gerekiyor. Rulmanları yağlama ve debriyaj plakalarını ayarlama konusunda deneyimli bakım personelinin elektronik sürücüler, kodlayıcılar ve hidrolik valflerdeki sorunları gidermeyi öğrenmesi gerekir.
Kapsamlı eğitim programları şarttır. Operatörler, takımlara zarar vermeden şekillendirmeyi optimize etmek için strok profillerini nasıl programlayacaklarını öğreniyor. Karmaşık rulo besleme hatlarının nasıl kurulacağını, pilotun serbest bırakılma zamanlamasının nasıl ayarlanacağını ve tonaj monitörlerinden gelen verilerin nasıl yorumlanacağını biliyorlar. Bir servo sürücüde yanlış programlama, mekanik bir arıza kadar kolay bir şekilde ciddi takım hasarına neden olur.
Bakım protokolleri teknolojiyle birlikte gelişir. Elektronik sürücü bileşenleri temiz ortamlar ve kararlı güç kaynakları gerektirir. Önleyici bakım, tamamen mekanik denetimlerden yazılım güncellemelerine, sensör kalibrasyonuna ve servo motorların termal izlenmesine doğru geçiş yapar. Tesisler, gelişmiş damgalama teknolojisinin tam potansiyelini gerçekleştirmek için işgücünün becerilerini geliştirmeye yatırım yapıyor.
En zorlu progresif kalıplarınızın gerçek kuvvet gereksinimlerini belirlemek için takım mühendislerinizle kapsamlı bir tonaj ve merkez dışı yük analizi yapın.
Herhangi bir ekipman satın alımını tamamlamadan önce tesisinizin temel kapasitesini değerlendirin ve gerekli yapısal iyileştirmeleri veya titreşim izolasyon sistemlerini planlayın.
Yeni ekipman kontrollerinin mevcut bobin besleme ve hurda giderme sistemlerinizle sorunsuz bir şekilde iletişim kurmasını sağlayarak gerekli otomasyon entegrasyonunu planlayın.
Bakım ve operasyon ekiplerinizin gelişmiş servo veya sensör ağırlıklı sistemleri etkili bir şekilde programlamasını ve sorunlarını gidermesini sağlamak için bir beceri geliştirme programı geliştirin.
Zhejiang Jinaolan Machine Tool , ilerici damgalama hatları inşa eden veya geliştiren üreticiler için hassas damgalama ekipmanları ve entegre üretim hattı çözümlerinde onlarca yıllık deneyim sunuyor. 1983 yılında kurulan şirket, 25 tondan 2.400 tona kadar mekanik presler üretmektedir ve yeteneklerini progresif kalıp damgalama hatları, besleme sistemleri, damgalama kalıpları, transfer ekipmanları ve akıllı pres kontrollerini kapsayacak şekilde genişletmiştir.
C: Düz kenarlı presler, dört nokta destekli kapalı kutu tasarımına sahiptir ve önü açık C-çerçevelerde yaygın olan açısal sapmayı ortadan kaldırır. Bu sağlamlık, ağır, merkez dışı yükler altında şahmerdan ile yatak arasındaki sıkı paralelliği korur, erken zımba aşınmasını önler ve çok istasyonlu kalıplarda hassas parça toleransları sağlar.
C: Progresif kalıplar, sürekli bir bobin şeridini birden fazla sıralı istasyon boyunca aynı anda işler. Bu, yatak boyunca eşit olmayan, merkezden kaçan yüklemeye neden olur. Ekipmanın, devrilme momentlerine direnmek için yüksek yapısal sağlamlığa sahip olması ve hassas şerit gerginliğini ve ilerleme adımını korumak için otomatik bobin besleyicilerle sorunsuz bir şekilde entegre olması gerekir.
C: Mekanik presler, yüksek hacimli kesim için ideal olan yüksek kinetik enerji ve maksimum hız sağlamak için sürekli dönen bir volan ve kavrama kullanır. Servo presler, programlanabilir strok profilleri, değişken hızlar ve bekleme süreleri sağlamak için doğrudan tahrikli motorlar kullanır; bu da onları karmaşık kalıp içi şekillendirme ve çizim operasyonları için üstün kılar.
C: Körleme, metalin hızlı bir şekilde kırılması için tam olarak alt ölü merkezde yüksek kinetik enerji gerektirir. Baskı, vuruşun sonunda çok büyük bir sıkma basıncı gerektirir. Derin çekmenin sürekli ve kontrollü bir kuvvete ihtiyacı vardır. Ekipmanın tahrik mekanizması, durmayı önlemek için bu işlemlerin gerektirdiği özel kuvvet eğrisine uygun olmalıdır.
C: Hidrolik presler, derin çekme için mükemmel sabit tonaj sağlarken, genellikle yüksek hızlı aşamalı kesim için uygun değildir. Daha yavaş çevrim sürelerine sahiptirler ve ağır kesme işlemleri sırasında malzeme aniden kırıldığında hidrolik contalara ve valflere zarar veren ani darbelere karşı oldukça hassastırlar.
C: Ağır kesme sırasında zımbalar malzemeyi delip geçtiğinde geçmeli şok meydana gelir. Direncin aniden serbest kalması, gerilmiş çerçevenin şiddetli bir şekilde geri çekilmesine neden olur. Bu şok dalgası rulmanlara zarar verir, bağlantı elemanlarını gevşetir ve aktarma organlarını zamanla bozar; makineyi korumak için sağlam şok sönümleme sistemleri gerektirir.
