Mekanik Güç Preslerinde Kavrama ve Fren Sistemlerini Anlamak

Mekanik elektrikli presin güvenilirliği tek, temel bir mekanizmaya bağlıdır. Durdurma mekanizması operatörün güvenliğini belirler ve maksimum üretim verimini belirler. Arızalı veya eski durdurma sistemleri, herhangi bir damgalama zemini için ciddi operasyonel riskler doğurur. Tutarsız durma süreleri güvenlik bariyerlerini tehlikeye atarak ışık perdelerini etkisiz hale getirir. Koç tam olarak programlanan krank açısında devreye giremediğinde hurda oranları yükselir. Durdurma süreleri kabul edilebilir sınırların ötesine geçtiğinde OSHA ve ANSI uyumluluk ihlalleri büyük bir tehdit haline gelir. Parçalanmış bir debriyaj plakası veya yanmış fren balatasından kaynaklanan plansız duruşlar tüm damgalama hatlarını durdurarak sonraki montaj süreçlerini kesintiye uğratır.

Tesis yöneticileri ve bakım mühendisleri, bu mekanizmaları değerlendirmek için yapılandırılmış, mühendislik temelli bir yaklaşıma ihtiyaç duyarlar. Bu teknik kılavuzda doğru yükseltmelerin nasıl değerlendirileceği, karşılaştırılacağı ve seçileceği açıklanmaktadır. Optimum performansı sağlamak için tonajı, volan ataletini, termal kapasiteyi ve üretim gereksinimlerini inceliyoruz. Mühendislik ekipleri, düzensiz koç davranışını ortadan kaldıran ve pres stroku üzerinde mutlak kontrolü yeniden sağlayan sistemler belirleyebilir.

• Önce Güvenlik ve Uyumluluk: Pres kavramasının ve freninin modernleştirilmesi, tekrarlanabilir, güvenilir durma süreleri sağlayarak OSHA uyumluluğunu ve ANSI B11.1 güvenlik mesafesi hesaplamalarını doğrudan etkiler.

• Islak ve Kuru Sistem Karşılaştırmaları: Kuru sistemler daha düşük ön maliyetler ve daha basit bakım sunarken, ıslak sistemler yüksek döngülü uygulamalar için üstün ısı dağıtımı, gürültü azaltma ve uzun ömür sağlar.

• Kontrol Entegrasyonu Kritiktir: Tam güvenlik ve performans avantajları elde etmek için mekanik bileşenlerin yükseltilmesi, çapraz izlenen çift emniyet valfleri dahil olmak üzere modern, yedekli pres kontrol sistemleriyle eşleştirilmelidir.

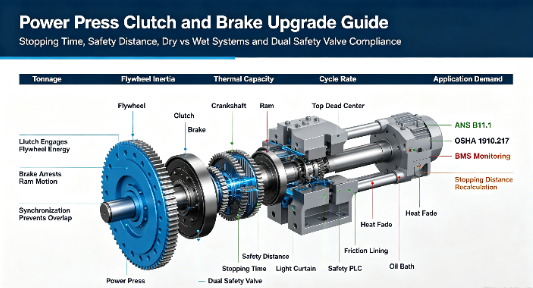

Elektrikli Pres Debriyajı ve Freni Nasıl Çalışır?

Temel Performans Gereksinimleri

Elektrikli pres kavraması ve fren sistemi, volan enerjisinin aktarımını ve durdurulmasını kontrol eder.

Kavrama, koçu tahrik etmek için enerjiyi volandan krank miline aktarır. Fren , gerektiğinde koçu doğru şekilde durdurur. Sorunsuz çalışma ve güvenli durma sağlamak için her iki sistemin birlikte çalışması gerekir.

Performans Değerlendirmesi

Önemli performans faktörleri şunları içerir:

• Etkileşim Hızı: Baskının aktivasyondan sonra ne kadar hızlı tepki vereceğini belirler.

• Tork Kapasitesi: Debriyajın kaymadan yeterli gücü aktarmasını sağlar.

• Durdurma Süresi: Tutarlı durma performansını korur ve güvenlik gereksinimlerini destekler.

Güvenilir bir sistem, farklı çalışma koşulları altında istikrarlı durma süreleri sağlamalıdır.

Yaygın Arıza İşaretleri

Erken tespit, arıza sürelerini ve ekipman hasarını önlemeye yardımcı olur. Yaygın uyarı işaretleri şunları içerir:

• Yavaş Etkileşim: Hava sızıntılarını, aşınmış contaları veya kontrol valfi sorunlarını gösterebilir.

• Anormal Gürültü: Genellikle aşınmış sürtünme plakaları veya mekanik parçalardan kaynaklanır.

• Daha Uzun Durma Mesafesi: Fren aşınmasını veya frenleme performansının azaldığını gösterir.

• Sık Kontrol Hataları: Basınç sorunlarından veya kontrol sistemi arızalarından kaynaklanabilir.

• Sürtünme Tozu veya Metal Parçacıkları: Debriyaj veya fren sistemi içinde aşırı aşınma olduğunu gösterir.

Düzenli denetim, baskı doğruluğunun, güvenliğinin ve üretim verimliliğinin korunmasına yardımcı olur.

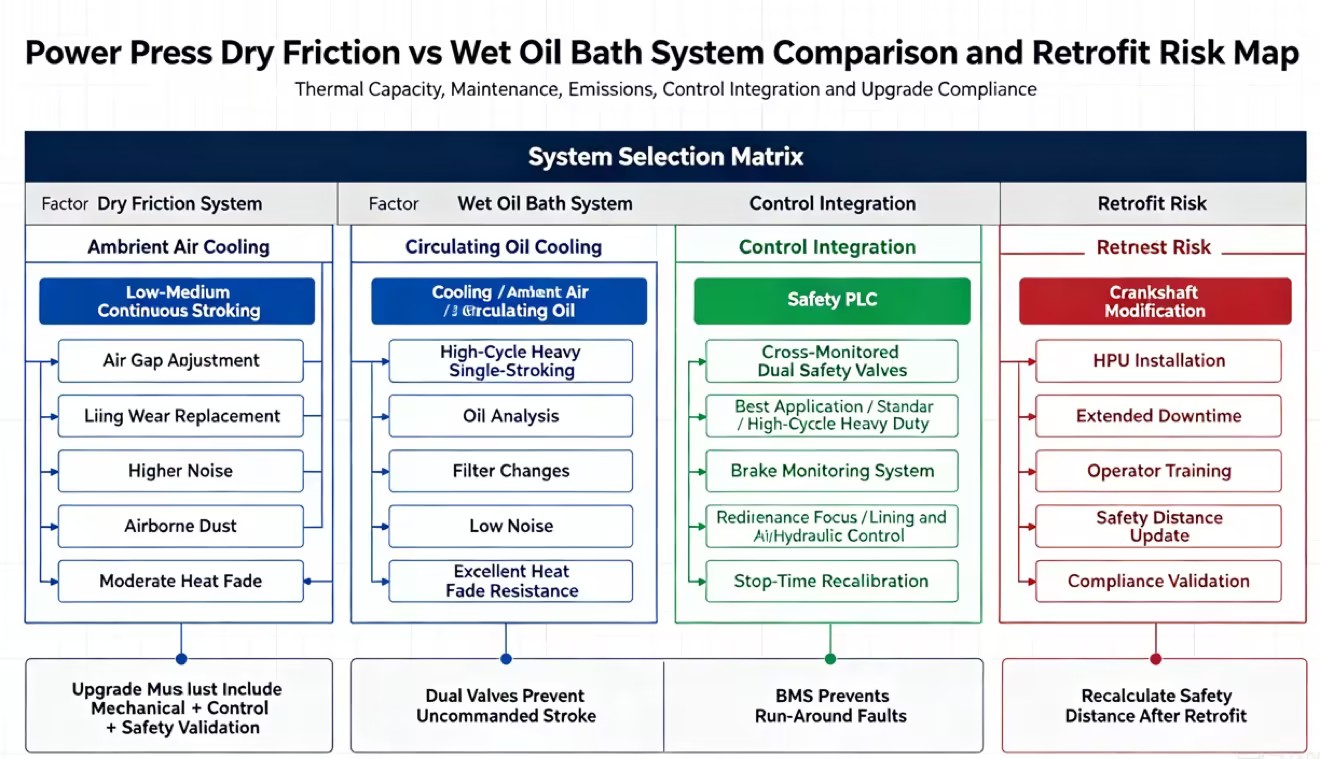

Güç Presli Kavrama ve Fren Sistemleri Çeşitleri

Farklı debriyaj ve fren tasarımları farklı üretim gereksinimlerine uygundur. Ana seçenekler arasında kuru sistemler, ıslak sistemler ve ayrı veya birleşik konfigürasyonlar yer alır.

Kuru Debriyaj ve Fren Sistemleri

Kuru sistemler sürtünme plakalarını devreye sokmak için basınçlı hava kullanır. Sürtünme yüzeyleri havaya maruz kaldığından inceleme ve bakım daha kolay hale gelir.

Avantajları:

• Basit yapı

• Kolay bakım

• Düşük ve orta üretim gereksinimlerine uygun

Sınırlamalar:

• Yüksek hızlı çalışma sırasında ısı oluşabilir

• Daha fazla sürtünme tozu oluşuyor

• Ağır bisiklet koşullarında durma performansı düşebilir

Kuru sistemler genellikle standart üretim hatları ve pres yenileme projelerinde kullanılır.

Islak Debriyaj ve Fren Sistemleri

Islak sistemler sürtünme plakalarını yağla dolu bir mahfazanın içine yerleştirir. Yağ, ısının giderilmesine yardımcı olur ve sürekli yüksek hızlı çalışma sırasında performansı artırır.

Avantajları:

• Daha iyi ısı kontrolü

• Daha uzun servis ömrü

• Yüksek çevrimli ve ağır hizmet tipi damgalama için uygundur

Sınırlamalar:

• Daha karmaşık kurulum

• Yağ bakımı ve soğutma sistemleri gerektirir

Uzun üretim periyotlarında istikrarlı performansın gerekli olduğu zorlu uygulamalarda ıslak sistemler tercih edilir.

Kombinasyon ve Ayrı Birimler

Kombinasyon Üniteleri

Debriyaj ve fren bileşenleri tek bir gruba entegre edilmiştir. Bu tasarım daha kolay kurulum sağlar ve debriyaj ile frenin çakışmasını önleyerek güvenliği artırır.

Ayrı Birimler

Debriyaj ve fren bileşenleri ayrı ayrı monte edilir. Bu konfigürasyon, özel pres tasarımları ve yüksek torklu uygulamalar için daha fazla esneklik sunar.

Doğru debriyaj ve fren sisteminin seçimi pres hızına, üretim gereksinimlerine, bakım ihtiyaçlarına ve çalışma koşullarına bağlıdır.

Doğru Debriyaj ve Fren Sistemi Nasıl Seçilir?

Doğru Debriyaj ve Fren Sistemi Nasıl Seçilir?

Elektrikli pres kavraması ve fren sisteminin seçilmesi güvenlik, üretim hızı, ısı yönetimi ve tork gereksinimlerinin değerlendirilmesini gerektirir. Uygun şekilde eşleşen bir sistem, baskı makinesinin güvenilirliğini artırır ve bakım maliyetlerini azaltır.

Zaman ve Güvenlik İzlemeyi Durdurma

Performansın durdurulması operatör güvenliğini doğrudan etkiler. Güvenli çalışma koşullarını sürdürmek için frenin koçu gereken süre içinde durdurması gerekir.

Bir fren izleme sistemi durma performansını sürekli olarak kontrol eder. Aşınma veya fren verimliliğinin azalması nedeniyle durma süresi çok uzarsa sistem, güvenlik riskleri ortaya çıkmadan önce bakım ekiplerini uyarabilir.

Anahtar faktörler şunları içerir:

• Tutarlı durma süresi

• Güvenilir fren tepkisi

• Uygun güvenlik mesafesi

• Düzenli performans izleme

Isı Yönetimi ve Çalışma Koşulları

Yüksek hızlı damgalama, tekrarlanan debriyaj ve fren döngüleri sırasında önemli miktarda ısı üretir. Sistem ısıyı etkili bir şekilde gideremezse sürtünme performansı düşebilir.

Kuru sistemler hava soğutmasına dayanır ve standart uygulamalar için uygundur.

Islak sistemler, yüksek çevrimli üretim sırasında ısıyı kontrol etmek ve istikrarlı performansı korumak için yağ soğutmasını kullanır.

Doğru soğutma yönteminin seçilmesi baskı hızına, üretim hacmine ve çalışma koşullarına bağlıdır.

Torku Pres Gereksinimleriyle Eşleştirme

Debriyaj ve fren, pres kapasitesine ve volanın enerjisine uygun olmalıdır.

Önemli faktörler şunları içerir:

• Pres tonajı

• Volan boyutu

• Damgalama işlemi

• Üretim hızı

Ağır hizmet tipi şekillendirme işlemleri, hafif damgalama uygulamalarına göre daha yüksek tork kapasitesi gerektirir. Küçük boyutlu bir sistem aşırı aşınmaya, dengesiz durmaya ve ekipman ömrünün azalmasına neden olabilir.

Çevresel ve Bakım Hususları

Çalışma ortamı aynı zamanda debriyaj ve fren seçimini de etkiler.

Kuru sistemler sürtünme tozuna ve daha yüksek çalışma gürültüsüne neden olabilir. Islak sistemler, aşınma parçacıklarının yağ sisteminin içinde kalması nedeniyle daha iyi toz kontrolü sağlar.

Modern üretim tesisleri için kapalı sistemler aşağıdakilerin iyileştirilmesine yardımcı olabilir:

• İşyeri temizliği

• Gürültü kontrolü

• Bakım verimliliği

Doğru debriyaj ve fren sisteminin seçilmesi daha güvenli çalışma, istikrarlı üretim ve daha uzun pres kullanım ömrü sağlar.

Bakım ve Enerji Hususları

Bakım Aralıkları ve Sıvı Yönetimi

Debriyaj ve Fren Sistemlerinin uzun vadeli operasyonel uygulanabilirliğini değerlendirmek, bakım aralıklarının derinlemesine anlaşılmasını gerektirir. Kuru konfigürasyonlar sık ​​sık fiziksel müdahale gerektirir. Bakım teknisyenleri sürtünme plakaları arasındaki hava boşluğunu düzenli olarak ölçmelidir. Balatalar aşındıkça bu boşluk artar ve optimum kavrama hızını yeniden sağlamak için ayar plakalarının manuel olarak ayarlanması gerekir. Sonunda sürtünme balataları perçinlere kadar aşınır ve sürtünme disklerinin tamamen sökülüp değiştirilmesini gerektirir.

Islak konfigürasyonlar bakım zaman çizelgesini büyük ölçüde değiştirir. Yağ filmi kavrama sürtünmesini emdiği için iç plakalar ihmal edilebilir düzeyde fiziksel aşınmaya maruz kalır. Bir ıslak ünitenin dahili plaka değişimi gerektirmeden on yıl boyunca çalışması yaygındır. Ancak bu mekanik uzun ömür, bakım yükünü sıvı yönetimine kaydırır. Teknisyenler, viskozite bozulmasını ve partikül kirliliğini kontrol etmek için düzenli olarak yağ numunesi almalıdır. Özel hidrolik sıvının değiştirilmesi ve yüksek mikronlu filtrelerin değiştirilmesi, birincil önleyici bakım görevi haline gelir.

Enerji Tüketimi ve Çalıştırma Yöntemleri

Çalıştırma yöntemleri tesisin enerji yüklerini doğrudan etkiler. Pnömatik sistemler, üretilmesinin verimsiz olduğu bilinen basınçlı havaya dayanır. Her strok belirli bir hacimde basınçlı hava tüketir. Ayrıca, yaşlanan pnömatik hatlarda sıklıkla mikro sızıntılar meydana gelir ve tesis genelindeki basınç düşüşleri, kavramanın yavaş kavramasına neden olabilir. Tesisler, kompresör kapasitelerinin, büyük pnömatik kavramaların sürekli dakika başına kübik feet (CFM) taleplerini karşılayabileceğinden emin olmalıdır.

Genellikle ağır hizmet tipi ıslak sistemlerde kullanılan hidrolik çalıştırma, özel hidrolik güç üniteleri (HPU"lar) gerektirir. Bu üniteler sabit sıvı basıncını korumak için elektrik motorlarını kullanır. Hidrolik sistemler, havanın sıkıştırılabilirlik sorunları olmadan muazzam, anlık kuvvet sağlarken, sürekli elektrik tüketimine neden olur. Mühendisler, bu sistemleri belirlerken HPU"nun kapladığı alanı, yüksek basınçlı hidrolik hatların güzergahını ve sürekli çalışan pompa motorlarının elektrik yükünü değerlendirmelidir.

Çözüm

Uygun durdurma mekanizmasının seçilmesi, presin görev döngüsünün ve kinetik enerji taleplerinin titiz bir mühendislik değerlendirmesini gerektirir. Kuru sistemler standart sürekli işlemler için güvenilir, bakımı kolay çözümler sunar. Islak sistemler, yüksek hacimli, yüksek çevrimli veya çevreye duyarlı damgalama talepleri için gereken aşırı ısı dağılımını ve uzun ömrü sağlar. yükseltilmesi, Pres kavramasının ve freninin hassas şahmerdan kontrolünü yeniden sağlar, mevzuata uygunluğu sağlar ve tesisin operatörlerini ve takımlarını korur.

1. Mevcut performans temellerini oluşturmak için kalibre edilmiş durma süresi ölçüm cihazlarını kullanarak kapsamlı bir basın denetimi gerçekleştirin.

2. Uyumluluk boşluklarını anında tespit etmek için mevcut durma sürelerine ve ANSI B11.1 standartlarına göre gerekli güvenlik mesafesini hesaplayın.

3. Özel damgalama uygulamalarınız için volan ataletini ve termal yük gereksinimlerini değerlendirmek üzere sertifikalı bir mekanik pres mühendisine danışın.

4. Mevcut krank mili boyutları ve mevcut tesis havası veya elektrik kapasiteleri ile retrofit uyumluluğunu sağlamak için modern OEM spesifikasyonlarını inceleyin.

5. Mekanik yenileme sırasında eski röle-lojik kontrollerini, çapraz izlenen çift emniyet valfleriyle donatılmış modern emniyet PLC"lerine yükseltin.

SSS

S: Pres kavramasının ve freninin ortalama ömrü nedir?

C: Kullanım ömrü tamamen teknolojiye ve uygulamaya bağlıdır. Kuru sürtünme balataları, çevrim oranlarına ve termal yüklere bağlı olarak genellikle 1 ila 3 yıl dayanır. Islak sistemler, sürtünme plakaları bir yağ filmi ile korunduğu için, yağ ve filtrelerin sıkı bir şekilde bakımının yapılması koşuluyla, dahili yeniden yapılanma gerektirmeden önce genellikle 10 yıldan fazla çalışır.

S: Mekanik bir güç baskı makinesinde durma süresini nasıl ölçersiniz?

C: Teknisyenler taşınabilir veya entegre bir durma süresi ölçüm cihazı kullanır. Bu cihaz, freni en kötü durumdaki strok konumunda tetikler; bu konum genellikle aşağı strokta 90 derecedir. Daha sonra koçun tamamen durması için gereken milisaniyeyi tam olarak ölçer.

S: Çift emniyet valfi nedir ve neden gereklidir?

C: Çift emniyet valfi, durdurma mekanizmasını çalıştıran havanın veya hidrolik sıvının yedekli kontrolünü sağlar. Bir dahili valf makarası takılır veya arızalanırsa, ikincil makara sıvıyı veya havayı güvenli bir şekilde tahliye eder. Bu arıza korumalı eylem, freni devreye alır ve kazara, komutsuz bir baskı darbesini önler.

S: Islak ve kuru konfigürasyon arasındaki fark nedir?

C: Kuru sistemler, ortam havasıyla soğutulan açıkta kalan sürtünme plakalarını kullanır, bu da onları daha basit hale getirir ancak ısının azalmasına ve toz oluşumuna yatkındır. Islak sistemler sürtünme plakalarını dolaşan bir yağ banyosu içinde çevreleyerek üstün ısı dağılımı, sıfır havadaki toz ve ağır tek vuruş koşulları altında önemli ölçüde daha uzun mekanik ömür sağlar.

S: Eski bir baskı makinesine modern bir durdurma sistemi takılabilir mi?

C: Evet. Eski mekanik baskı makinelerinin çoğu sonradan donatılabilir. Ancak bu genellikle yeni montaj göbeklerini kabul etmek için mevcut krank milinin işlenmesini gerektirir. Ayrıca, mevcut güvenlik standartlarını karşılamak için mekanik yenilemenin modern pres kontrolleri ve çift emniyet valfleri ile eşleştirilmesi gerekir.
