Yüksek hızlı damgalama veya soğuk şekillendirme operasyonlarında yıkıcı bir kalıp parçalanması, mali açıdan büyük bir etki yaratır. Doğrudan takım onarım maliyetleri, hurdaya çıkan malzemeler ve plansız üretim kesintileri, üretim sürecini sekteye uğratabilir. Modern baskı hızları insanın tepki sürelerini çok aşıyor. Manuel izleme, pres koçu Alt Ölü Noktaya (BDC) ulaşmadan önce yanlış beslemeleri, parça istiflemeyi veya parça çıkarma hatalarını tespit edemez. Operatörler acil durdurma düğmesine bir kazayı önleyecek kadar hızlı basamazlar. Görsel incelemeye güvenmek, pahalı progresif kalıpları öngörülemeyen mekanik anormalliklere karşı tamamen savunmasız bırakır.
Güvenilir bir kalıp koruma sensörü ağının entegre edilmesi, arıza tespitini otomatikleştirir. Bu kurulum, anormallikler meydana geldiğinde baskıyı anında durdurur. Operasyonları reaktif bakımdan bilgisayarlı geri bildirim yoluyla akıllı, uyarlanabilir süreç kontrolüne geçirir. Üreticiler, her vuruş sırasında aletin iç mekaniğini izleyerek ekipmanlarını korur ve tutarlı parça kalitesi sağlar.
Arızaya Özel Eşleştirme: Doğru kalıp koruma sensörlerinin seçilmesi, sensör teknolojilerinin (endüktif, fotoelektrik, kuvvet, ölçüm) kısa beslemeler, uzun beslemeler veya çıkarma hatası gibi belirli arıza modlarına eşlenmesini gerektirir.
Tepki Süresi Kritiktir: Sensör etkinliği, pres kontrol sisteminin sinyali işleme ve kalıp bir arıza nedeniyle kapanmadan önce kavrama/fren mekanizmasını devreye sokma becerisine göre belirlenir.
Çevresel Sürdürülebilirlik: Damgalama ortamları hassas elektronikleri yok eder; Sensörleri şok, titreşim ve kesme sıvısı direncine göre değerlendirmek, algılama doğruluğu kadar önemlidir.
Kablolu ve Kablosuz Karşılaştırmalar: Kablosuz verici sistemlerindeki gelişmeler, yüksek hızlı takımlamada kablo yorgunluğu ve titreşimden kaynaklanan geleneksel arıza noktalarını çözerek arıza süresini büyük ölçüde azaltıyor.
İçindekiler
Başarılı bir kalıp koruma programı, yanlış duruşları en aza indirirken sıfır felaketle sonuçlanan kalıp parçalanmasını sağlamalıdır. Rahatsız edici açma olarak bilinen sık sık yapılan hatalı duruşlar, Genel Ekipman Verimliliğini (OEE) ciddi şekilde azaltır. Rahatsız edici tetiklemeler aşırı hale geldiğinde, operatörler üretim kotalarını korumak için sıklıkla güvenlik sistemlerini atlarlar. Algılama hassasiyetini operasyonel güvenilirlikle dengelemek, damgalama zeminindeki herhangi bir sensör entegrasyonu projesinin temel hedefi olmaya devam ediyor.

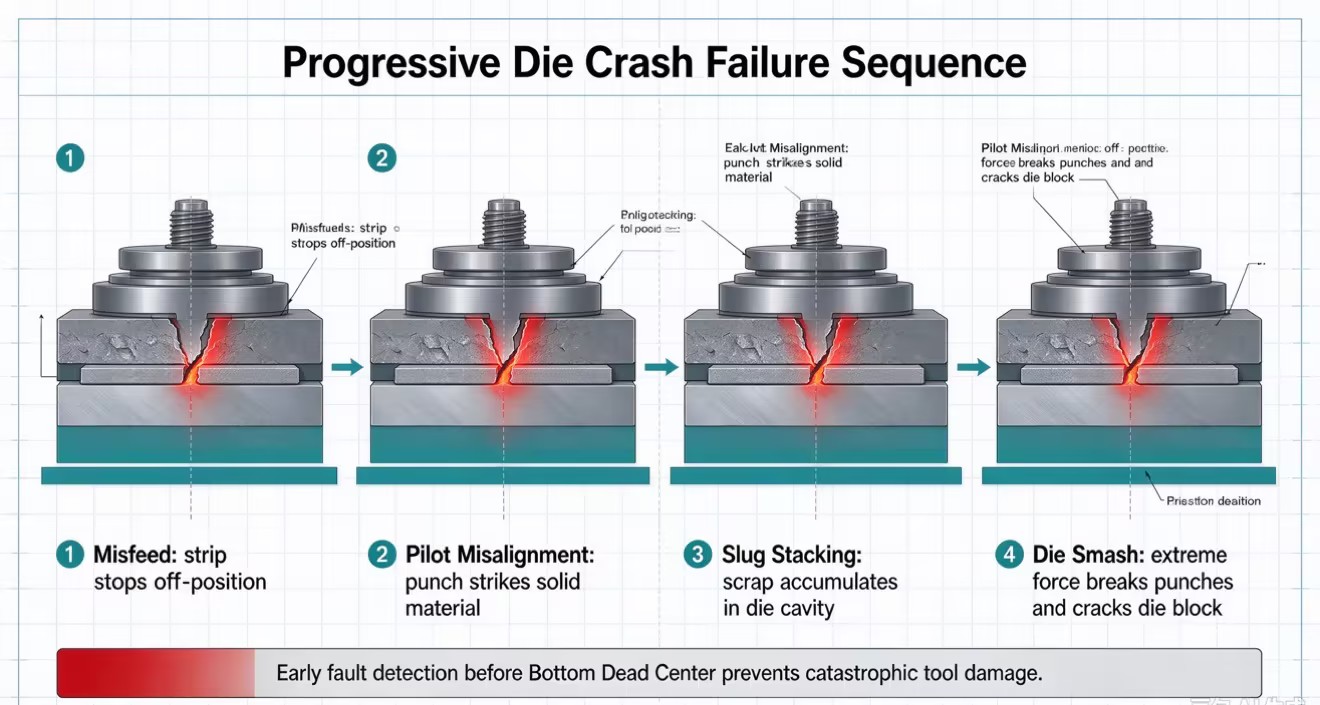

Kalıpların nasıl arızalandığını tam olarak anlamak, mühendislik ekiplerinin doğru tespit yöntemini seçmesine olanak tanır. Farklı mekanik sorunlar, baskı döngüsü sırasında farklı fiziksel izler ortaya çıkarır. Dakikada 150 Vuruş (SPM) hızında çalışan 200 tonluk bir pres, muazzam bir kinetik enerji taşır. Bu enerji bir engelle karşılaştığında mekanik zincirin en zayıf noktası anında arızalanır.
Sıkışmalar (Kısa ve Uzun): Malzeme kesin ilerleme uzunluğuna ilerleyemiyor. Bobin bağlanması, besleyicinin kayması veya uygunsuz pilot bırakma zamanlaması kısa beslemelere neden olur. Uzun beslemeler, momentumun şeridi amaçlanan istasyonun çok ötesine taşıması durumunda meydana gelir. 0,060 inçlik bir çelik şerit yalnızca çeyrek inç kadar hatalı beslenirse pilot zımbalar, önceden delinmiş pilot delikler yerine katı malzemeye çarpar. Bu katı malzemeyi delmek için gereken kuvvet, zımbanın tasarım sınırlarını aşarak takım çeliğinin parçalanmasına neden olur.
Sümüklüböcek Çekme ve İstifleme: Hurda malzeme, delme işleminden sonra kalıp bloğunu temizleyemiyor. Bir vakum etkisi veya yüksek viskoziteli çekme yağlayıcıları, zımba geri çekilirken parçayı kalıp yüzeyine geri çekebilir. Sonraki vuruşlar birden fazla sümüklüböcüğü birlikte sıkıştırır. Bu, kalıp matrislerini kolayca çatlatan veya zımbaları kıran aşırı lokalize basınç yaratır.
Parça Çıkarma Arızaları: Bitmiş parçalar bir sonraki vuruş sırasında kalıp boşluğunda sıkışıp kalır. Pnömatik hava ejektörleri arızalanabilir veya yoğun yağ yapışması nedeniyle parçalar delgiye yapışabilir. Yeni bir parçanın doğrudan çıkarılmamış bir parçanın üzerine damgalanması, ciddi alet hasarını ve pres krank milinde potansiyel hasarı garanti eder.
Boyutsal Kayma: Kademeli takım aşınması, uzun üretim süreçlerinde parçaların tolerans dışı kalmasına yol açar. Yüksek hızlı damgalama sırasında termal genleşme de kritik boyutları değiştirir. Kalıp içi ölçüm sensörleri, bu sapmayı nihai kalite denetimi yerine üretim çalışması sırasında yakalayarak büyük hurda ayıklama çabalarını önler.
Kalıp içi izleme olmadan çalışmak, ekipmanı ciddi mekanik risklere maruz bırakır. Karmaşık progresif kalıpların yeniden inşası, yüksek vasıflı alet üreticilerinin haftalarca süren uzman emeğini gerektirir. Hasarlı bir pres krank milinin onarılması veya bükülmüş bir pitman kolunun değiştirilmesi, ağır donanım, özel işleme ve uzun süreli aksama süresi gerektirir. Şiddetli bir çarpışmadan kaynaklanan kinetik enerji, şahmerdan yoluyla yukarıya aktarılarak krank mili yataklarına zarar verir ve pres çerçevesinin yanlış hizalanmasını sağlar. Şansa veya operatör reflekslerine güvenmek sürdürülebilir bir üretim stratejisi değildir.
Tek bir sensör tipi her hatayı yakalayamaz. Takım mühendisleri, takımın içinde gerçekleşen belirli eylemlere göre uyarlanmış özel cihazlardan oluşan bir ağ oluşturmalıdır. Her teknolojinin kendine özgü güçlü yönleri, optimal hedef malzemeleri ve çevresel sınırlamaları vardır.
Endüktif sensörler, salınımlı elektromanyetik alanları kullanarak metalik nesneleri algılar. Metal bir hedef alana girdiğinde, girdap akımları enerjiyi osilatörden uzaklaştırarak genliği düşürür ve sensör çıkışını tetikler. Ağır damgalama yağı, su ve sentetik yağlayıcılar gibi metalik olmayan kirleticileri tamamen göz ardı ettikleri için kirli ortamlarda son derece güvenilirdirler. Alet üreticileri bunları sıyırıcı plaka konumunu doğrulamak, pilot pimin yerleştirilmesini doğrulamak veya malzeme şeridinin kalıp bloğu üzerinde düz bir şekilde oturduğundan emin olmak için kullanır. Katı hal yapıları onları damgalama presinin sürekli titreşimine karşı oldukça dayanıklı kılar.
Kapasitif sensörler, dielektrik özelliklerdeki değişiklikleri ölçerek metalik olmayan malzemeleri tespit eder. Otomatik kalıp yağlama sistemlerinde plastik bileşenlerin tespit edilmesi veya sıvı seviyelerinin izlenmesi için iyi çalışırlar. Ancak kapasitif sensörler neme ve ağır yağ birikmesine karşı oldukça hassastır. Agresif damgalama ortamlarında, ortamdaki yağ buharı sensör yüzeyini kaplayabilir ve yanlış okumalara neden olabilir, bu da onları doğrudan kalıp içi parça tespiti için daha az ideal hale getirir.
Karşılıklı ışın demeti ve retroreflektif sensörler parça çıkarma doğrulamasında mükemmeldir. Fırlatma yolu boyunca yoğun bir ışık huzmesi yansıtırlar. Havadan çıkan bir parça ışık perdesini kırdığında sensör, pres kontrolüne hızlı bir onay sinyali gönderir. Fiber optik çeşitleri, alet üreticilerinin algılama kafalarını kalıp pabucu içindeki son derece dar alanlara yönlendirmesine olanak tanıyarak, hassas elektronik aksamın vuruş bölgesinin dışına güvenli bir şekilde monte edilmesini sağlar.
Ağır yağ buharı ve uçan metal artıkları optik lensleri kolayca kirletir. Bu, çalışma sırasında lensleri temiz tutmak için düzenli bakım ve özel hava temizleme sistemleri gerektirir. Lens kirlenirse sensör ışık huzmesini kaydedemez ve hatalı durmaya neden olur. Doğrudan sıvı spreyine ve yüksek basınçlı hava patlamalarına maruz kalmayı en aza indirmek için optik sensörleri dikkatli bir şekilde konumlandırmanız gerekir.
Tipik olarak piezoelektrik yük hücrelerini kullanan kuvvet sensörleri, bireysel alet istasyonlarının içinde veya altında bulunur. Bunları doğrudan para basma, bükme, istifleme ve delik delme istasyonlarının altına yerleştirirsiniz. Strokun çalışma kısmı sırasında uygulanan dinamik kuvveti ölçerler. İyi bir parçanın benzersiz kuvvet imzasını yakalayan sistem, temel bir kuvvet eğrisi oluşturur.
Bu sensörler ani tonaj artışlarını anında tespit ediyor. Bir sivri uç, yığın yığınını, kör zımbaları veya gelen malzeme kalınlığındaki değişiklikleri gösterir. Lokalize bir aşırı yükün yakalanması, kalıp bloğu kırılmadan önce yıkıcı arızaları önler. Yalnızca toplam koç kuvvetini ölçen ve genellikle büyük bir progresif kalıptaki küçük, lokalize aşırı yükleri gözden kaçıran standart pres tonaj monitörlerinden çok daha yüksek bir çözünürlük sağlarlar.
Hassas ölçüm sensörleri, aletin içinde gerçek zamanlı boyut doğrulaması sağlar. Doğrusal Değişken Diferansiyel Transformatörler (LVDT"ler) veya lazer yer değiştirme sensörleri, parça hala taşıyıcı şeride bağlıyken flanş uzunluklarını, delik konumlarını veya form derinliklerini ölçer. Mikro hataları ve malzeme değişikliklerini vuruş adım tespit etmek için bilgisayarlı geri bildirimden yararlanırlar.
Bu, hataları alete zarar vermeden veya hurda üretmeden önce yakalar. Takım çeliğinin termal genleşmesi nedeniyle bir bükme istasyonu tolerans dışına çıkmaya başlarsa ölçüm sensörü operatörü derhal uyarır. Bu, uzun bir üretim çalışması tamamlandıktan sonra binlerce parçanın karantinaya alınması ve sınıflandırılması ihtiyacını ortadan kaldırır.
Akustik sensörler, mekanik olayların spesifik ses imzalarını algılar. Yanlış besleme, kırılmış bir zımba veya parçalanmış bir kalıp düğmesi belirgin bir yüksek frekanslı akustik emisyon yaratır. Bu sensörler doğrudan kalıp pabucuna kenetlenir ve strokun çalışma kısmı sırasında bu anormallikleri dinler.
Birincil yedeklilik ekleyerek ikincil bir teşhis katmanı görevi görürler Kalıp Koruma Sensörlerinize . Akustik izleme, zımba tamamen parçalanmadan önce karbür takımlamadaki mikro çatlakların tespit edilmesinde özellikle faydalıdır. Sistem, her vuruşun akustik profilini bilinen iyi bir taban çizgisiyle karşılaştırır ve ses imzasında sapma olması durumunda baskıyı durdurur.
Doğru donanımı seçmek savaşın sadece yarısıdır. Sensörün baskı dinamikleri ve kontrol mimarisiyle nasıl etkileşime girdiğini değerlendirmelisiniz. Hız, zamanlama ve çevresel dayanıklılık, üretim bölümünde sistem başarısını belirler.
Pres hızı (SPM) ve durma açısı, sensörlerin hataları ne kadar hızlı tespit etmesi ve güvenli bir durdurmayı tetiklemesi gerektiğini belirler. Yüksek hızlı presler, kalıp hasarını önlemek için daha hızlı yanıt süreleri ve hassas zamanlama hesaplamaları gerektirir. Mühendisler, presin bir çarpışma meydana gelmeden önce durabilmesini sağlamak için sensör algılama noktalarını, kontrol cihazının tepki süresini ve gerçek frenleme performansını değerlendirmelidir.
Sabit limitli sensörler, parça çıkarma ve malzeme konumlandırma gibi temel işlevler için önceden ayarlanmış algılama eşiklerini kullanır. Akıllı uyarlanabilir sistemler, kuvvet ve zamanlama modellerini izleyerek algılama eşiklerini normal süreç değişikliklerine uyum sağlayacak şekilde otomatik olarak ayarlar. Bu sistemler, güvenilir kalıp korumasını korurken yanlış alarmları azaltabilir.
Damgalama sensörleri sürekli titreşime, mekanik darbeye, yağlayıcılara ve zorlu endüstriyel koşullara dayanmalıdır. Sağlam muhafazalar, uygun IP koruma dereceleri ve darbeye dayanıklı elektronikler, sensörün zamanından önce arızalanmasını önlemeye yardımcı olur. Metal damgalama uygulamaları için tasarlanmış sensörlerin seçilmesi, izleme güvenilirliğini artırır ve bakım kesintilerini azaltır.
Sensör Teknolojisi | Hedef Malzeme | Birincil Damgalama Uygulaması | Çevresel Direnç | Tipik Tepki Süresi |
|---|---|---|---|---|
Endüktif Yakınlık | Yalnızca Metaller (Çelik, Alüminyum, Bakır) | Pilot doğrulama, sıyırıcı plaka konumu, kısa ilerleme tespiti | Mükemmel (Ağır yağ, su ve metalik olmayan kirleri göz ardı eder) | < 1 ms |
Fotoelektrik (Karşılıklı) | Herhangi Bir Katı Nesne | Parça çıkarma doğrulaması, ışık perdeleri, kam dönüş kontrolleri | Zayıf (Lensler yağ buharı ve uçuşan döküntüler nedeniyle kolaylıkla kirlenebilir) | 1 - 5 ms |
Piezoelektrik Kuvvet | Mekanik Yük / Gerilme | Slug istifleme, kör zımba tespiti, malzeme kalınlığı değişimi | Çok İyi (Son derece sağlam montaj ve temiz cepler gerektirir) | < 0,5 ms |
LVDT Ölçümü | Fiziksel Temas | Boyutsal kayma, form derinliği doğrulaması, flanş uzunluğu | İyi (Doğrudan hurda etkisine karşı fiziksel korumaya ihtiyaç duyar) | 2 - 10 ms |
Akustik Emisyon | Yüksek Frekanslı Ses Dalgaları | Takım kırılması, karbürde mikro çatlaklar, şiddetli aşınma | Mükemmel (Dış kalıp pabucuna güvenli bir şekilde kenetlenmiş) | < 0,1 ms |
Mükemmel seçilmiş bir sensör, yanlış takıldığında arızalanır. Mekanik müdahale, kablo yönlendirme ve kontrol entegrasyonu üretim alanında önemli engeller oluşturmaktadır. Doğru uygulama, sistemin günlük üretim zorluklarına dayanabilmesini sağlamak için takım üreticileri, kontrol mühendisleri ve baskı operatörleri arasında işbirliği yapılmasını gerektirir.
Doğru sensör yerleşimi, doğru algılamayı sağlar ve damgalama sırasında hasarı önler. Sensörler, hareketli bileşenlerden ve uçuşan hurdalardan uzakta, korumalı kalıp ceplerine yerleştirilmelidir. Doğru algılama mesafesini korumak ve kalıp titreşimi ile şerit hareketini hesaba katmak, izleme doğruluğunu ve güvenilirliğini artırmaya yardımcı olur.
Hassas kalıp sensörleri, mekanik hasarı ve hatalı okumaları önlemek için dikkatli kurulum gerektirir. Temiz montaj yüzeyleri kullanın, üreticinin tork spesifikasyonlarına uyun ve montaj sırasında kabloları koruyun. Kalıbı prese yerleştirmeden önce sensörlerin test edilmesi, olası hataların belirlenmesine yardımcı olur ve güvenilir çalışma sağlar.
Kalıp koruma sistemi performansını korumak için güvenilir kablolama ve bağlantı önemlidir. Endüstriyel sınıf kablolar ve korumalı konektörler, titreşimden ve sık kalıp değişimlerinden kaynaklanan hasarları önlemeye yardımcı olur. Kablosuz sensör sistemleri, uygun şekilde yapılandırıldığında kurulumu basitleştirebilir, kabloyla ilgili arızaları azaltabilir ve geçiş verimliliğini artırabilir.
Kalıp koruma sensörleri, anormal koşulları tespit etmek ve pres durmalarını tetiklemek için PLC"ler veya özel izleme kontrolörleri ile entegre olur. Yüksek hızlı damgalama uygulamaları, hızlı yanıt için özel işleme modülleri gerektirebilir. Programlanabilir zamanlama pencereleri, sensör algılamayı baskı vuruşuyla senkronize ederek yanlış alarmları azaltır ve çalışma güvenliğini artırır.
Kalıp içi sensör sistemleri, hatalı beslemeleri, parça çekmeyi ve diğer damgalama anormalliklerini tespit ederek takım hasarını, üretim kesintilerini ve malzeme israfını azaltmaya yardımcı olur. Erken arıza tespiti pahalı kalıpları korur ve ekipmanın kullanılabilirliğini artırır. Güvenilir izleme aynı zamanda otomatik üretimi de destekleyerek üreticilerin verimliliği artırmasına ve uzun vadeli işletme maliyetlerini azaltmasına yardımcı olur.
En sık karşılaşılan mekanik arıza noktalarını belirlemek için en yüksek bakım gerektiren ilk üç aşamalı kalıbınızı denetleyin.
Özel bir durma süresi monitörü kullanarak baskı makinenizin tam durma süresini ve kritik açısını haritalandırın.
Çevresel hayatta kalma ve tepki sürelerini test etmek için sorunlu tek bir alet istasyonuna bir pilot sensör dizisi kurun.
Hassas sensör sorgulama pencereleri için programlanabilir kam anahtarlarını desteklemek üzere baskı kontrol arayüzünüzü yükseltin.
C: Kalıp koruma sensörü, yakınlık veya optik teknolojiyi kullanarak yanlış besleme, parça çıkarma veya bileşen konumu gibi belirli mekanik olayları algılar. Bir tonaj monitörü, presin güvenli çalışma sınırları dahilinde kalmasını sağlamak için vuruş sırasında presin uyguladığı toplam kuvveti ölçer. Sensörler, yerel hataları toplam tonajı etkilemeden önce yakalar.
C: Tepki süresi baskı hızına (SPM) ve fren mekanizmasına bağlıdır. Koçun kalıp hasarının meydana geldiği kritik durma açısına ulaşmasından önce sensörün bir arızayı algılaması, kontrolöre sinyal vermesi ve freni devreye sokması için gereken süreyi hesaplamanız gerekir.
C: Evet. Modern kablosuz verici sistemleri, özellikle yüksek etkili ortamlar için tasarlanmıştır. Fiziksel kabloları ortadan kaldırarak, aslında kablo yorulması ve sürekli damgalama titreşiminden kaynaklanan geleneksel arıza noktalarını çözerler ve bu da onları son derece güvenilir hale getirir.
C: Kalıp içi kuvvet sensörlerini doğrudan bireysel takım istasyonunun içine veya hemen altına monte etmelisiniz. Bunları doğrudan belirli zımba veya kalıp düğmesinin altına yerleştirmek, diğer operasyonlardan etkilenmeden yerelleştirilmiş tonaj artışlarını doğru bir şekilde yakalamalarını sağlar.
C: Sensörler, her vuruştan sonra hurda malzemenin alanı temizlediğinden emin olmak için kalıp bloğunu izler. Bir sümüklüböcek yukarı çekilip birikirse, sensör anormalliği veya bunun sonucunda ortaya çıkan basınç artışını algılar ve bir sonraki darbe kalıbı kırmadan önce presi anında durdurur.
C: Programlanabilir bir limit anahtarı veya çözümleyici, basın vuruşu sırasında bir sensörün izlenmesi veya göz ardı edilmesi gereken belirli zamanlama pencerelerini tanımlar. Bu, damgalama sırasında aletin fiziksel olarak engellemesi sırasında optik bir sensörün göz ardı edilmesi gibi normal olaylar sırasında yanlış durmaları önler.
