Pres tonajının küçümsenmesi, yıkıcı ekipman arızalarına, kırık bağlantı çubuklarına ve parçalanmış takımlara yol açarken, fazla tahmin etmek, büyük boyutlu makineler için gereksiz sermaye harcamalarına neden olur. Modern damgalama, Gelişmiş Yüksek Mukavemetli Çelikler (AHSS), aşamalı kalıp istasyonları ve değişen kesme açıları gibi karmaşık değişkenleri içerir; bu da temel teorik hesaplamaları güvenli, sürekli üretim için yetersiz hale getirir. Mühendislik ekipleri her gün atölyede sıkı toleranslarla ve zorlu malzeme özellikleriyle karşı karşıya kalıyor. Tahminlere güvenmek makineleri tahrip eder ve montaj hatlarını durdurur.
Ekipmanı korumak ve parça kalitesini sağlamak için mühendislik ve satın alma ekiplerinin sistematik bir yaklaşım kullanması gerekir . , güç pres tonajı hesaplaması , operasyon türlerini, malzeme özelliklerini, güvenlik marjlarını ve pres enerji eğrilerini dikkate alarak Doğru yük değerlendirmesi, çerçevenin sapmasını ve kalıp hasarını önler. Bu kılavuz, damgalama operasyonlarınızı doğru şekilde boyutlandırmak ve üretiminizin kesintisiz devam etmesini sağlamak için gereken metodolojileri tam olarak açıklamaktadır.
İçindekiler

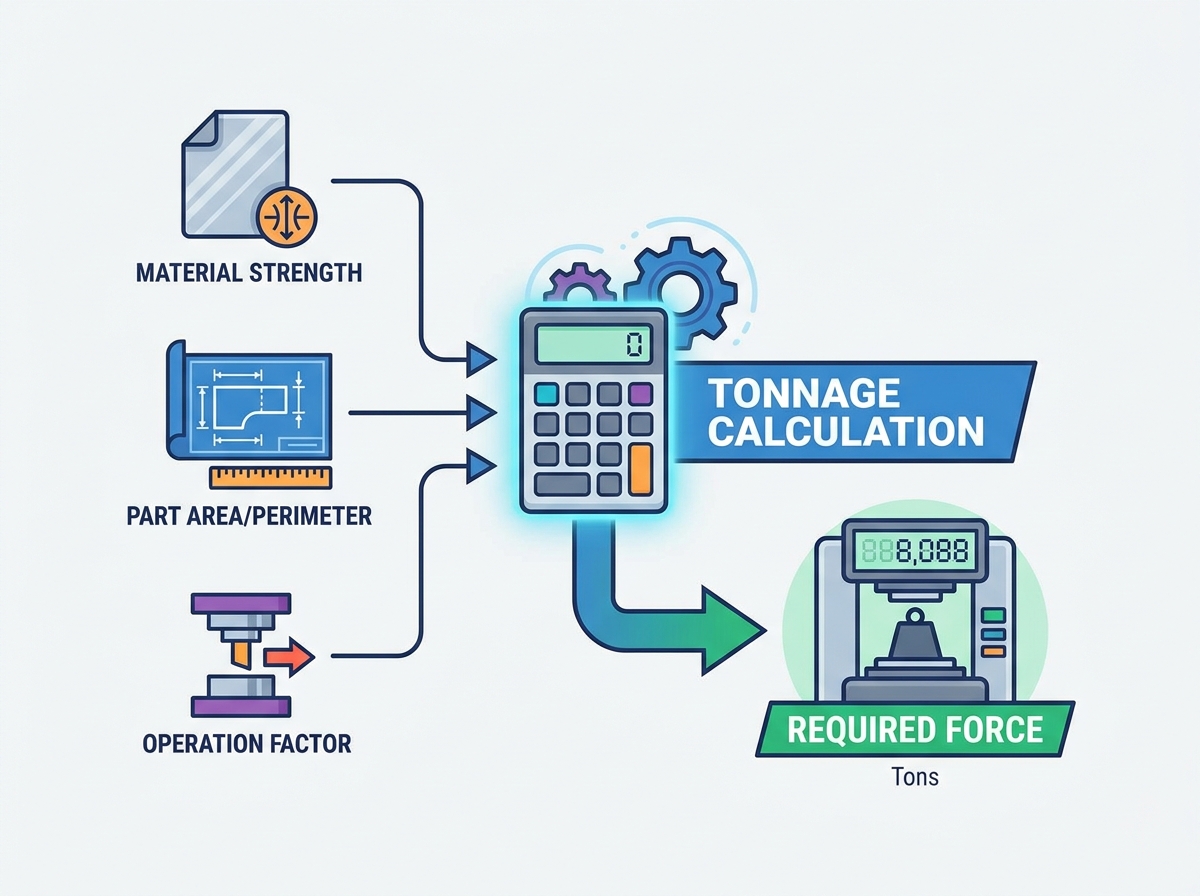

Temel Formül: Kesme tonajı temel olarak malzemenin kesme dayanımına, kalınlığına ve toplam kesme çevresine göre belirlenir ancak takım kesme kuvvetine göre ayarlanması gerekir.
%30 Kuralı: Endüstri standardı, standart bir mekanik pres boyutu seçmeden önce hesaplanan toplam tonaja minimum %30 güvenlik marjı eklenmesini zorunlu kılar.
Kuvvet ve Enerji: Tonaj (kuvvet) denklemin yalnızca yarısıdır; mekanik preslerin ayrıca bu kuvveti gerekli çalışma mesafesi boyunca sürdürmek için gereken volan enerjisine sahip olması gerekir.
Aşamalı Kalıp Karmaşıklığı: Aşamalı damgalamadaki toplam tonaj, eşzamanlı işlemleri, merkez dışı yüklemeyi ve geçmeli şoku (ters tonaj) hesaba katmalıdır.
Operatörler gerekli yük ile nominal kapasite arasındaki kritik farkı anlamalıdır. Gerekli tonaj, özel damgalama işleminin gerektirdiği azami yüktür. Bu kuvvet metal parçayı keser, büker veya şekillendirir. Pres tonaj değeri, makinenin yapısal hasar olmadan güvenli bir şekilde teslim edebileceği maksimum maksimum yüktür. Bu iki sayı birbirinin yerine kullanılamaz. 200 tonluk bir makine, ciddi aşınma olmaksızın 200 tonluk gerekli yükü sürekli olarak çalıştıramaz. Uygun şekilde azaltılmış makine kapasitesiyle eşleştirmek için gerekli kuvveti doğru bir şekilde hesaplamanız gerekir. Bir baskı makinesini günlük olarak mutlak maksimum derecesinde çalıştırmak erken bileşen arızasını garanti eder.
Pres kapasitesinin aşılması aşırı yatak ve şahmerdan sapmasına neden olur. Metal çerçeveler aşırı basınç altında bükülür. Bu sapma kalıbın erken aşınmasına ve parçaların tolerans dışına çıkmasına neden olur. Vuruş sırasında zımbalar kalıplarla yanlış hizalanıyor. Ortaya çıkan sürtünme, takımı anında köreltir ve kesici kenarlarda ciddi aşınmalara neden olur. Şiddetli aşırı yükler ciddi krank mili arızalarına neden olur. Bağlantı çubukları, yoğun çekme gerilimi altında kırılır ve rutin bir üretim çalışmasını büyük bir onarım işine dönüştürür. Doğru hesaplamalar, uygulanan kuvveti pres çerçevesinin elastik sınırları dahilinde tutar. Bu, kalıp ömrünü korur, katı parça boyutlarını korur ve şahmerdanı destek plakasına mükemmel şekilde paralel tutar.
Boşaltma işlemleri ani yük salınımlarına neden olur. Zımba, malzeme nihayet kırılmadan önce büyük bir basınç oluşturur. Bu ani kırılma, depolanan enerjiyi anında serbest bırakır. Biz buna anlık şok veya ters tonaj diyoruz. Hesaplanmayan ters tonaj, pres yataklarını ve bağlantılarını tahrip eder. Koç şiddetle aşağı doğru sarsılıyor ve sonra geri dönüyor. Bu şok dalgası tüm makine mimarisine yayılarak cıvataları gevşetir ve döküm bileşenlerini kırar. İleri kesme kuvvetinin hesaplanması, ortaya çıkan ters şokun tahmin edilmesine yardımcı olur. Mühendisler daha sonra ekipmanı korumak ve pres aktarma organının ömrünü uzatmak için sönümleme çözümleri uygulayabilirler.
Bir baskı makinesini doğru şekilde boyutlandırmak, ekipmanın aşırı spesifikasyonunu önler. 200 tonluk bir iş için 600 tonluk bir pres satın almak sermaye israfıdır. Daha büyük makineler daha fazla zemin alanı tüketir ve daha ağır temeller gerektirir. Ayrıca devasa volanları döndürmek için daha fazla elektrik gücü çekiyorlar. Ancak baskı makinesinin boyutunun küçük olması sürekli arızalara ve üretim süresi kaybına neden olur. Doğru hesaplamalar, makinenin, kaynakları boşa harcamadan tesisin en ağır planlı işleri için yeterince sağlam olmasını sağlar. Parçalarınızın gerçekte ne kadar güce ihtiyaç duyduğunu tam olarak bilerek, makine kapasitesi ile finansal verimlilik arasındaki mükemmel dengeyi kurarsınız.
Farklı metaller çok farklı kesme kuvvetleri gerektirir. Yumuşak çelik, paslanmaz çeliğe göre daha kolay keser. Alüminyum, karbon çeliğinden daha az kuvvet gerektirir. Gelişmiş Yüksek Mukavemetli Çelikler (AHSS) ve Ultra Yüksek Mukavemetli Çelikler (UHSS) büyük tonajlar gerektirir. Malzeme kalitesini tam olarak bilmeniz gerekir. Kesme mukavemeti kesme kuvvetini belirler. Mühendisler genellikle kesme mukavemetinin malzemenin nihai çekme mukavemetinin (UTS) yüzde 70 ila 80"i kadar olduğunu tahmin ederler. Kesme mukavemeti yerine UTS"nin kullanılması, gerekli kesme kuvvetinin olduğundan fazla tahmin edilmesine neden olur. Rulo özellikleri çelik fabrikaları arasında değişiklik gösterdiğinden, hesaplamaları tamamlamadan önce daima spesifik malzeme sertifikasını doğrulayın.
Malzeme Türü | Tahmini Çekme Dayanımı (PSI) | Tahmini Kesme Dayanımı (PSI) |
|---|---|---|
Alüminyum (5052-H32) | 33.000 | 20.000 |
Yumuşak Çelik (1018 Soğuk Haddelenmiş) | 64.000 | 45.000 |
Paslanmaz Çelik (304) | 73.000 | 55.000 |
AHSS (DP780) | 113.000 | 85.000 |
Malzeme kalınlığı gerekli kesme kuvvetiyle doğrudan doğrusal bir ilişki paylaşır. Malzeme kalınlığının iki katına çıkması gereken tonajı da iki katına çıkarır. Daha kalın malzemeler ayrıca zımbayı metalin içinden itmek için volandan daha fazla enerji gerektirir. Mümkün olan maksimum kalınlık toleransını ölçmelisiniz. Sac metal, bobinden bobine biraz farklılık gösterir. Bir baskı +/- 0,010 toleranslı 0,125 inç çelik gerektiriyorsa hesaplamalarınızda her zaman 0,135 inç kullanın. Bu, besleyiciye biraz daha kalın bir bobin girdiğinde beklenmedik aşırı yüklenmeleri önler. Kalınlık toleranslarının göz ardı edilmesi, açıklanamayan baskının durmasının yaygın bir nedenidir.
Toplam kesme uzunluğu zımbanın karşılaştığı genel direnci belirler. Karmaşık boş profiller için toplam çevreyi hesaplamanız gerekir. Her eğriyi, çentiği ve düz kenarı ölçün. Tüm iç delinmiş deliklerin çevrelerini ekleyin. Basit profile sahip büyük bir parça, karmaşık kesitlere sahip küçük bir parçaya göre daha az tonaj gerektirebilir. CAD yazılımı kolayca tam çevre uzunluğunu sağlar. Doğru yük tahminleri sağlamak için kaba tahminler yerine bu hassas ölçümü kullanın. Çevre hesaplamanızda birkaç iç deliğin eksik olması, tonaj gereksiniminin tamamını ortadan kaldırır.
Takımlama durumu gerekli kuvveti büyük ölçüde değiştirir. Keskin zımbalar metali temiz ve verimli bir şekilde keser. Kör zımbalar malzemeyi kesmek yerine yırtılmaya zorlar. Bu yırtılma hareketi gerekli tonajı önemli ölçüde artırır. Uygun olmayan zımba-kalıp açıklığı da yükü artırır. Çok dar boşluk, ikincil kesmeye neden olur ve presi iki kat daha fazla çalışmaya zorlar. Çok gevşek açıklık, kırılma meydana gelmeden önce aşırı bükülmeye neden olur, büyük çapaklara neden olur ve parçayı kalıp matrisi boyunca itmek için daha fazla kuvvet gerektirir. Optimum açıklığın (yumuşak çelik için genellikle malzeme kalınlığının yüzde 8 ila 12"si) korunması, gerçek tonajın teorik hesaplamalarınızla aynı hizada kalmasını sağlar.
İzin verilen tonaj, makine kadar takımlara da bağlıdır. Bir presin kapasitesi 100 ton olabilir. Ancak bireysel zımbaların belirli basınç akma sınırları vardır. İnce zımbalar, pres maksimum kapasitesine ulaşmadan çok önce bükülecek ve parçalanacaktır. İzin verilen maksimum zımba tonajını hesaplamanız gerekir. Gerekli kesme kuvvetini zımba malzemesinin basınç dayanımıyla karşılaştırın. Yükün standart takım çeliğinin akma dayanımını aşması durumunda yüksek hız çeliği veya karbür zımbalara geçin. Parçalanmış bir zımba kalıp bloğunu tahrip eder ve üretim sürecini mahveder.
Kesme işlemlerinin temel formülü basittir. Üç spesifik değişkeni çarparsınız. Tonaj, Çevre çarpı Kalınlık çarpı Kesme Dayanımı"na eşittir. Son rakamı 2.000"e bölerek (pound kullanıyorsanız) tona çevirmelisiniz. Bu temel denklem her şekil veya profil için geçerlidir. Tüm ölçümlerin aynı birim sistemini kullandığından emin olun. İnç ve metrik birimlerin karıştırılması büyük hesaplama hatalarına neden olur.
Örneğin, 45.000 PSI kesme mukavemetine sahip 0,125 inç yumuşak çelikten yapılmış 10 inçlik bir çevre boşluğu için tonajın hesaplanması şu şekilde görünür: (10 × 0,125 × 45.000) / 2.000. Sonuç 28,12 tondur. Daha sonra güvenlik marjınızı bu temel sayıya eklersiniz.
Atölyelerde genellikle yumuşak çelikteki yuvarlak delikler için basitleştirilmiş bir formül kullanılır. Zımba Çapını Malzeme Kalınlığı ile çarparsınız. Daha sonra bu sonucu 80 sabitiyle çarparsınız. Bu, gerekli tonlarca basıncı hızlı bir şekilde sağlar. Bu kısayol yalnızca standart yumuşak çelik için işe yarar. Bu kısayolu paslanmaz çelik veya alüminyum için kullanmayın.
Takım kesme en yüksek tonajı azaltır. Zımbaları adımlamak, bazı yumrukların diğerlerinden daha kısa olması anlamına gelir. Malzemeye farklı zamanlarda çarptılar. Kalıp yüzüne açısal kesme eklenmesi aynı zamanda tepe yükünü de azaltır. Zımba, malzemeyi bir makas gibi kademeli olarak keser. Bu, kesme hareketini strokun daha uzun bir kısmına dağıtır. Tepe kuvvetini düşürür ancak volandan tam olarak aynı toplam enerjiyi gerektirir.
Bükme işlemleri kalıp tipine göre farklı hesaplamalar gerektirir. V-bükme formülleri kalıp açılma genişliğine dayanır. Buna V-kalıp oranı diyoruz. Gerekli kuvvet, malzeme kalınlığının karesinin çekme mukavemeti ile çarpımı ve kalıp açıklığına bölünmesine bağlıdır. Daha geniş bir V-kalıp açıklığı daha az tonaj gerektirir ancak daha büyük bir iç bükülme yarıçapı oluşturur. U-bükme, V-bükmeden önemli ölçüde daha fazla kuvvet gerektirir çünkü malzeme kalıp duvarları boyunca sürüklenerek büyük sürtünme yaratır. Silme ve kenar flanşlama işlemleri, flanş uzunluğuna ve malzemenin akma mukavemetine bağlı olarak özel tonaj hesaplamaları gerektirir. Kalıp açıyı ayarlamak için yarıçapı eşitliyorsa daima dip kuvvetini hesaba katın.
Çekme kuvveti hesaplaması, düz bir ham parçayı 3 boyutlu bir şekle çekmek için gereken yükü tahmin eder. Formülde iş parçası çapı, zımba çapı, malzeme kalınlığı ve çekme mukavemeti kullanılır. Çizim metali aynı anda hem uzatır hem de sıkıştırır. Derin çekme, boş bir tutucu veya kalıp yastığı gerektirir. Yastık, metal kalıp boşluğuna akarken kırışmayı önlemek için işlenmemiş parçayı yerinde tutar. Bu yastıklama kuvvetini hesaba katmak için çekme tonajının yüzde 15 ila 30"unu eklemelisiniz. Yastık tonajının eklenememesi, preslerin durmasına ve parçaların bozulmasına neden olur.
Sıkma operasyonları inç kare başına en yüksek tonajı gerektirir. Basma, kabartma ve boyutlandırma metali dar kalıp boşluklarına akmaya zorlar. Bu operasyonlar büyük bir baskı gerektiriyor. Genellikle malzemenin basınç dayanımının 3 ila 5 katı kadarına ihtiyaç duyarlar. Zımbanın altındaki tüm yüzey alanı aşırı yüke maruz kalır. Toplam yüzey alanını hesaplarsınız ve bunu o metal için özel baskı basıncı faktörüyle çarparsınız. Çerçevenin hasar görmesini önlemek amacıyla, baskı uygulamaları için baskıları her zaman muhafazakar bir şekilde boyutlandırın. Bir madeni para basma işlemi sırasında şahmerdan üzerinde yapılacak hafif bir aşırı ayarlama, pres çerçevesinin anında çatlamasına neden olacaktır.
Operasyon Türü | Standart Formül / Kılavuz | Anahtar Değişkenler |
|---|---|---|
Boşaltma / Delme | (Çevre × Kalınlık × Kesme Dayanımı) / 2000 | Toplam kesme uzunluğu, malzeme kalınlığı, kesme mukavemeti |
Yumuşak Çelik Delik (Kısayol) | Çap × Kalınlık × 80 | Zımba çapı, malzeme kalınlığı |
V-Büküm | (Kalınlık⊃2; × Çekme Mukavemeti × Uzunluk) / V-Açıklık | Kalıp açılma genişliği, çekme mukavemeti, bükülme uzunluğu |
Derin Çekme | Çekme Kuvveti + (%15 ila %30 Yastıklama Kuvveti) | Boş çap, zımba çapı, çekme mukavemeti |
Kaplama / Kabartma | Yüzey Alanı × (3 ila 5 × Basınç Dayanımı) | Toplam sıkıştırılmış alan, malzeme sıkıştırma sınırı |
Progresif kalıplar birden fazla işlemi sırayla gerçekleştirir. Toplam kalıp gereksinimi tüm aktif istasyonların toplamına eşittir. Her istasyonun tonajını ayrı ayrı hesaplamanız gerekir. Delme yükünü hesaplayın. Şekillendirme yükünü hesaplayın. Çekme ve kesme yüklerini hesaplayın. Tüm bu pik yükleri bir araya getirin. Bu toplam, tüm istasyonların aynı anda en yüksek yüke ulaşması durumunda kalıbın talep edebileceği mutlak maksimum kuvveti temsil eder. Bu temel toplam, aşamalı kalıp değerlendirmesi için başlangıç noktanızdır. 15, 0, 20, 40 ve 10 tonluk yüklere sahip 5 istasyonlu bir kalıbınız varsa, temel gereksiniminiz güvenlik marjlarından önce 85 tondur.
Düzensiz tonaj dağılımı progresif kalıplarda ciddi riskler oluşturur. Bir ucunda ağır çekme ve diğer ucunda hafif delme bir devrilme anı yaratır. Pres koçu eğilmeye çalışır. Bu, saplama açıklıklarını bozar ve kalıp hizalamasını bozar. Tüm kalıbın yük merkezini hesaplamanız gerekir. Bu yük merkezinin, baskı silindirinin merkez çizgisiyle yakın bir şekilde hizalandığından emin olun. Devrilme momenti, presin izin verilen merkez dışı yük sınırlarını aşarsa, kalıp düzenini yeniden tasarlamanız gerekir. Kuvvetleri dengelemek için yapay istasyonlar ekleyebilir veya ağır işlemleri kalıp pabucunun merkezine yaklaştırabilirsiniz.
Mühendisler toplam azami tonajı azaltmak için zımba uzunluklarını kademeli olarak ayarlıyor. Zımbaların uzunluğunu yarım veya tam malzeme kalınlığına eşit bir mesafe kadar değiştirirsiniz. Birinci istasyon, ikinci istasyon başladığında kesmeyi bitiriyor. Bu, tüm istasyonların aynı anda pik tonaja ulaşmasını önler. Şaşırtma, gerekli pres tonajını önemli ölçüde azaltır. Aynı zamanda ters tonaj şokunu da azaltır. Pres çerçevesi tek bir büyük darbe yerine bir dizi küçük yüke maruz kalır. Bu hem kalıbın hem de presin ömrünü uzatır. Uygun şaşırtma, 100 tonluk bir tepe yükünü, strok boyunca yayılmış üç ayrı 35 tonluk yüke dönüştürür.
Manuel hesaplamalar insan hatasına yer bırakır. Dijital tonaj hesaplayıcılarının kullanılmasını ve simülasyon yazılımı oluşturulmasını öneririz. Bu araçlar, istasyon bazındaki yükleri doğru bir şekilde haritalandırır. Tüm vuruşu sanal olarak simüle ediyorlar. Sonlu Eleman Analizi (FEA) yazılımı, malzeme incelmesini ve kesin kuvvet gereksinimlerini tahmin eder. Herhangi bir takım çeliğini kesmeden önce merkez dışı yükleme sorunlarını tanımlayabilirsiniz. Dijital doğrulama maliyetli hataları önler ve seçilen baskı makinesinin progresif kalıbın dinamik kuvvetleriyle başa çıkabilmesini sağlar. Yazılım doğrulamaya güvenmek, karmaşık otomotiv ve havacılık bileşenleri için standart bir uygulamadır.
Teorik hesaplamalar mükemmel koşulları temsil eder. Mağaza katları nadiren mükemmel koşullar sunar. Sıkı bir güvenlik faktörü uygulamanız gerekir. Toplam teorik tonajı hesaplayın. Bu rakama yüzde 30"luk bir güvenlik marjı ekleyin. Bu, malzeme kalınlığı değişikliklerini, kör takımları ve dinamik sürtünmeyi hesaba katar. Bu son numarayı aldıktan sonra, onun üzerindeki bir sonraki standart baskı boyutunu seçin. Hesaplamanız artı yüzde 30 180 tona eşitse 200 tonluk preyi seçersiniz. Bir baskı makinesini asla nominal kapasitesinin tam olarak yüzde 100"ünde çalıştırmayın. Maksimum kapasitede çalışmak, bir zımba köreldiğinde veya makineye daha kalın bir bobin girdiğinde hataya yer bırakmaz.
Tonaj sınırları çeşitli baskı mimarilerinde farklı şekilde uygulanır. C-çerçeve presleri doğal açısal sapmadan muzdariptir. Açık ön kısım, çerçevenin ağır yükler altında esnemesine olanak tanır. Düz kenarlı presler kapalı bir kutu çerçevesine sahiptir. Sapmaya çok daha iyi direnç gösterirler ve merkez dışı yükleri güvenli bir şekilde taşırlar. Düz yataklı kalıp kesme presleri, kuvveti geleneksel damgalama preslerinden farklı şekilde dağıtır. Makine mimarisini kalıbın özel taleplerine göre eşleştirmeniz gerekir. C-çerçeve preslere ağır progresif kalıplar koymayın. Açısal sapma, ilerleyen kalıp hizalamasını bozacak ve sürekli zımba kırılmasına neden olacaktır.
Mekanik presler tüm strok boyunca tam tonaj sağlamaz. Bunlar yalnızca alt ölü merkezin (BDC) üzerinde belirli bir mesafede tam tonaj için derecelendirilmiştir. Bu mesafe genellikle BDC"nin 1/16 inç ile 1/4 inç yukarısındadır. Çizim işlemleri, malzemeyi strokun yukarısında tutar. Mevcut pres kapasitesi bu yükseklikte büyük ölçüde düşer. 200 tonluk bir pres, BDC"nin yalnızca iki inç üzerinde 80 ton kuvvet sağlayabilir. Tam çarpma noktasında mevcut kuvveti doğrulamak için üreticinin tonaj eğrisi tablosuna başvurmalısınız. Tonaj eğrisinin göz ardı edilmesi, derin çekme operasyonları sırasında preslerin durmasının başlıca nedenidir.
Kuvvet ve enerji iki farklı mekanik gereksinimdir. Tonaj, zımbayı metale doğru itecek fiziksel güçtür. Volan enerjisi, bu kuvveti belirli bir mesafe boyunca sürdürmek için gereken sürekli güçtür. Bir pres, bir parçayı kesecek fiziksel güce sahip olabilir. Ancak kalın malzemeyi veya derin çekmeleri itecek motor ve volan enerjisinden yoksun olabilir. Operasyon çok fazla enerji tüketirse volan yavaşlar. Motor kayar ve pres, strokun ortasında durur. Özellikle sürekli yüksek hızlı damgalama için tonaj değerlerinin yanı sıra volanın enerji kapasitesini de her zaman doğrulayın.
Gelişmiş yüksek dayanımlı çelikler tüm geleneksel kuralları değiştiriyor. AHSS"nin damgalanması, gerekli kuvvette üstel bir artışa neden olur. Malzeme deformasyona agresif bir şekilde direnir. Aynı zamanda büyük miktarda volan enerjisi gerektirir. UHSS parçalarını çalıştırırken standart presler esner ve durur. Özel, yüksek sertlikte pres çerçeveleri kullanmalısınız. Bu makinelerde güçlendirilmiş taçlar, daha ağır yataklar ve büyük boy aktarma organları bulunur. Standart takımlar aynı zamanda AHSS yükleri altında da parçalanır. Çift fazlı ve martensitik çeliklerin oluşturduğu aşırı sürtünme ve basınca dayanmak için birinci sınıf takım çeliklerine ve gelişmiş fiziksel buhar biriktirme (PVD) kaplamalara yükseltme yapmalısınız.
Ters tonaj, makineleri ilerideki aşırı yüklerden daha hızlı tahrip eder. Ters tonaj sınırları tipik olarak ileri baskı kapasitesinin yüzde 10 ila 20"si kadardır. 400 tonluk bir pres yalnızca 40 ila 80 tonluk geçmeli şoku kaldırabilir. Kalıp tasarımı aşamasında beklenen ters yükü hesaplamanız gerekir. Ağır boşluklar için azaltma stratejileri zorunludur. Pres yatağının altına şok damperleri veya hidrolik sönümleme sistemleri takın. Bu cihazlar aşağı doğru enerji salınımını emerek pres bağlantılarını ve yatakları büyük arızalardan korur. Uygun sönümleme, pres aktarma organının ömrünü onlarca yıl uzatır.
Operatörler ters tonajı atölyede derhal belirlemelidir. Kesme vuruşu sırasında yüksek seslere kulak verin. Aşırı basın titreşimine dikkat edin. Zemin şiddetli bir şekilde sallanıyorsa ters tonaj çok yüksektir. Görsel incelemeler sıklıkla gevşek rot somunlarını veya pres tacı çevresinde dökülen boyayı ortaya çıkarır. Kalıp içi tonaj monitörlerinin kurulmasını şiddetle savunuyoruz. Bu sensörler anlık şoku gerçek zamanlı olarak izler. Ters yükün güvenli çalışma sınırlarını aşması durumunda presi otomatik olarak durdururlar. Tonaj monitörleri, zımba kademelendirmesini ayarlamak ve kalıbı optimize etmek için gereken tam verileri sağlar.
Doğru elektrikli pres tonajı hesaplaması, malzeme özelliklerinin, takım tasarımının ve mekanik pres yeteneklerinin dinamik bir değerlendirmesidir. Güncel olmayan kısayollara güvenmek ekipmanın hasar görmesini garanti eder. Yeni bir presi değerlendirirken veya yeni bir kalıbı yönlendirirken ekiplerin hesaplanan toplam yüke, darbe anında strok pozisyonuna, volan enerjisine ve merkez dışı yükleme yeteneklerine öncelik vermesi gerekir. Doğru hesaplamalar sermaye yatırımlarınızı korur ve tutarlı parça kalitesini garanti eder.
Damgalama işlemlerinizi güvence altına almak için aşağıdaki önlemleri alın:
Takım tasarımlarını tamamlamadan önce gelişmiş sonlu eleman analizi (FEA) oluşturan simülasyon yazılımını kullanarak tüm manuel hesaplamaları doğrulayın.
Şaşırtıcı zımba uzunlukları ve azami yükleri azaltma fırsatlarını belirlemek için mevcut aşamalı kalıp istasyonlarını denetleyin.
Atölyenizdeki her makine için özel tonaj eğrisi çizelgeleri almak üzere baskı makinesi üreticilerine danışın.
Gerçek zamanlı geçmeli şoku izlemek ve ters tonaj hasarını önlemek için kalıp içi tonaj monitörleri takın.
C: Standart formül, Çevrenin Malzeme Kalınlığı ile malzemenin Kayma Dayanımı ile çarpımıdır. Yumuşak çelikteki yuvarlak deliklere ilişkin hızlı bir atölye tahmini için, Zımba Çapını Malzeme Kalınlığı ile çarpın ve ardından gerekli tonu elde etmek için 80 sabitiyle çarpın.
C: Endüstri standartları, hesaplanan toplam tonajınıza minimum yüzde 30"luk bir güvenlik payı eklenmesini gerektirir. Bu tampon, üretim çalışmaları sırasında malzeme kalınlığındaki değişiklikleri, takım aşınmasını, dinamik sürtünmeyi ve malzeme çekme mukavemetindeki beklenmedik değişiklikleri hesaba katar.
C: Evet. Bir zımbaya veya kalıp yüzüne açısal kesme eklemek, gereken maksimum tonajı azaltır. Kesme işlemini daha uzun bir strok süresine yayarak metali kademeli olarak keser. Ancak kesimi tamamlamak için gereken toplam volan enerjisini azaltmaz.
C: Ters tonaj veya ani şok, kesme sırasında malzeme kırıldığında ani enerji salınımıdır. Pres koçunu şiddetle aşağı doğru çeker. Yüksek kırılma seslerinden, şiddetli makine titreşiminden ve pres bağlantı çubuklarının veya bağlantılarının gevşemesinden bunu fark edebilirsiniz.
C: Her bir istasyon için pik tonajı ayrı ayrı hesaplayın. Mutlak maksimum gerekli kuvveti bulmak için bu bireysel yükleri toplayın. Son olarak, tüm istasyonlarda eşzamanlı etkiyi önlemek için kademeli zımba uzunlukları kullanıyorsanız bu toplamı aşağıya doğru ayarlayın.
