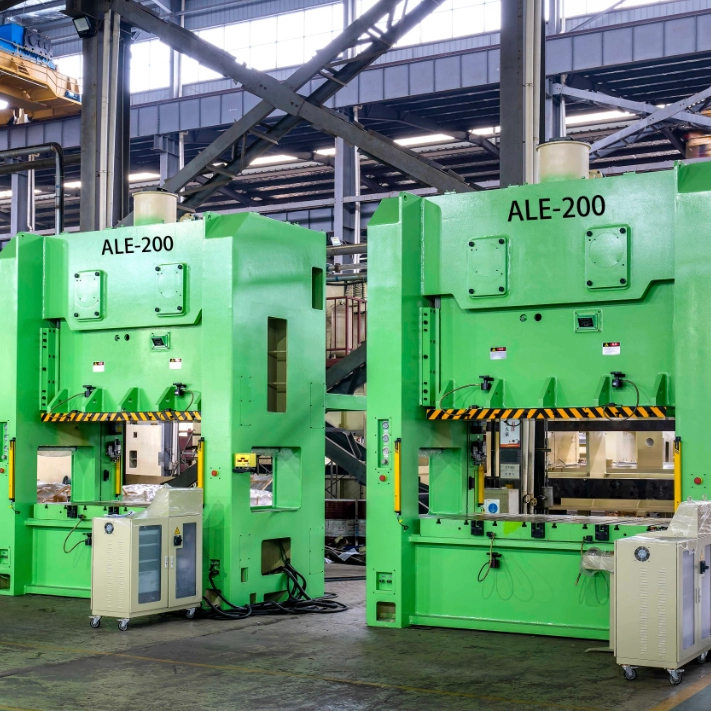

Damgalama Otomasyonu için 2D Manipülatör vs 3D Manipülatör

Yüksek hacimli baskı hatları, agresif çevrim sürelerine ulaşmak, çıktıyı en üst düzeye çıkarmak ve operatörleri tehlike bölgesinden uzak tutmak için damgalama otomasyonuna güveniyor. Ana mühendislik darboğazı doğru transfer mekanizmasını seçmektir. Aşırı karmaşık bir sistem seçerseniz, sermaye harcamalarını ve programlama süresini şişirirsiniz. Aşırı basit bir sistem seçerseniz, kalıp boşluğu çarpışma riskiyle karşı karşıya kalırsınız ve gelecekte çalıştırabileceğiniz parça türlerini sınırlandırırsınız. Bu sistemler arasındaki mekanik farklılıkları kinematik, parça geometrisi, hassasiyet ve pres düzenine göre değerlendireceğiz. Bu teknik değerlendirme çerçevesi, bir kesin olarak karşılaştırmanıza yardımcı olacak, 2D ve 3D damgalama manipülatörünü böylece mekanik yetenekleri tesisinizin operasyonel hedefleriyle uyumlu hale getirebileceksiniz.

• Kinematik Kısıtlamalar: 2B manipülatörler kesinlikle düzlemsel (XY) eksenler üzerinde çalışır, bu da onları düz parça transferleri için oldukça verimli kılar; 3B manipülatörler ise derin çizilmiş veya karmaşık geometriler için gerekli olan bir Z ekseni (ve genellikle dönme yetenekleri) ekler.

• Verim ve Esneklik: 2D sistemler, azaltılmış hareket yolları nedeniyle genellikle daha hızlı çevrim süreleri ve daha yüksek temel sertlik sunarken, 3D sistemler, karmaşık kalıpları temizleme ve presler arasında parçaları yeniden yönlendirme esnekliği için marjinal hızdan fedakarlık eder.

• Maliyet Gerçekleri: 2D manipülatörün ön maliyeti önemli ölçüde düşüktür, bu da onu basit görevler için bütçe dostu bir seçenek haline getirir, ancak uzun vadeli hesaplamalar, karmaşık parça sözleşmelerinin yerine getirilememesi durumunda, gelecekteki sınırlı teklif verme yeteneklerinin potansiyel maliyetini hesaba katmalıdır.

• Entegrasyon Gereksinimleri: 3D damgalama otomasyonu manipülatörleri, 2D varyantlara kıyasla daha gelişmiş çarpışma önleme programlaması, gelişmiş kol sonu takımları (EOAT) ve daha sıkı baskı senkronizasyonu gerektirir.

2D ve 3D Damgalama Manipülatörleri Nasıl Çalışır?

2D Damgalama Manipülatörünün Tanımlanması (Düzlemsel Hareket)

Bir 2D damgalama manipülatörü, kesinlikle düzlemsel bir hareket profili üzerinde çalışır. Mekanik mimari, hareketi iki ana yönle sınırlandırır. Parçaları istasyonlar arasında taşımak için X ekseni boyunca yatay aktarımı kullanır. Pres alanına girmek ve çıkmak için Y ekseni boyunca yatay erişim veya eğim kullanır. Bu sistem bağımsız dikey kaldırma yeteneklerinden yoksundur. Parçayı kalıp pabucunun üzerine kaldırmak tamamen pres vuruşuna ve dahili kalıp kaldırıcılara dayanır.

2 boyutlu sistemin mekanik basitliği muazzam yapısal sağlamlık sağlar. Daha az hareketli eksen, yük altında esneyebilecek daha az eklem noktası anlamına gelir. Bu sertlik, yüksek hızlı aktarımlar sırasında titreşimi en aza indirir. Azaltılmış titreşim, agresif hızlanma ve yavaşlama profillerine olanak tanır. Konumsal tekrarlanabilirlikten ödün vermeden maksimum verim elde edersiniz. Servo motorlar doğrusal rayları maksimum hızda çalıştırabilir çünkü dikey bir direğin dirsekli ağırlığıyla mücadele etmek zorunda kalmazlar.

Bu sistemler belirli üretim ortamlarında mükemmeldir. Tipik uygulamalar arasında sığ şekillendirme işlemleri ve düz boşluk besleme yer alır. Dikey açıklığın minimum olduğu ve parçaların nispeten düz kaldığı ilerici kalıp kurulumlarına hakimdirler. Basit braketler, rondelalar veya düz paneller üreten tesisler bu mimariden büyük ölçüde faydalanmaktadır. 2D kurulum, karmaşık havada manipülasyon gerektirmeyen basit geometriler için eşsiz güvenilirlik sağlar.

3D Damgalama Manipülatörünün Tanımlanması (Uzaysal Hareket)

Bir 3D damgalama manipülatörü, baskı hattına mekansal hareket katar. Mekanik mimari, dikey kaldırma için özel bir Z eksenini entegre eder. Bu, standart X ve Y eksenleriyle birlikte çalışır. Birçok konfigürasyon, baskı dikmelerine monte edilmiş gelişmiş 3 eksenli hareket platformları olarak işlev görür. Diğerleri, zemine monte edilmiş, altı serbestlik derecesine sahip, tamamen mafsallı robotik kollar kullanıyor. Bu mekansal özgürlük, parçaların baskı penceresindeki hareket şeklini temelden değiştiriyor.

Birincil operasyonel avantaj dikey ekstraksiyon yeteneğidir. Manipülatör, parçaları doğrudan derin kalıp boşluklarından kaldırabilir. Malzemeleri havada eğebilir, döndürebilir veya çevirebilir. Bu, insan operatörlerin doğrudan fiziksel teması olmadan gerçekleşir. Pres işlemleri arasında karmaşık geometrileri sorunsuz bir şekilde yeniden yönlendirebilirsiniz. Bu, ara aşamalandırma masalarına, devir istasyonlarına veya tandem presler arasında manuel müdahaleye olan ihtiyacı ortadan kaldırır.

Bu sistemler karmaşık üretim süreçlerinin ağır yükünün üstesinden gelir. Tipik uygulamalar arasında senkronize tandem pres hatları ve derin çekme damgalama yer alır. Otomotiv gövde panelleri, büyük hurda kanallarını ve kılavuz pimlerini temizlemek için büyük ölçüde 3D manipülasyona dayanır. Ara oryantasyon değişiklikleri gerektiren herhangi bir üretim çalışması bu teknolojiyi gerektirir. 3D mimari, aksi takdirde düzlemsel bir transfer sistemini çökertecek karmaşık parça tasarımlarını çalıştırmak için gereken esnekliği sağlar.

2D ve 3D Damgalama Manipülatörleri Arasındaki Temel Farklılıklar

Parça Karmaşıklığı ve Kalıp Açıklığı

Parça geometrisi, otomasyon seçiminde birincil filtreleme kriteri olarak hizmet eder. Düz parçalar yatay bir düzlem boyunca kolayca aktarılır. Karmaşık parçalar anında fiziksel engeller oluşturur. Derin çizilmiş bileşenler, bir 3D manipülatörün Z eksenini gerektirir. Parçayı alt kalıp boşluğundan fiziksel olarak çıkarmanız gerekir. Parça kalıp sınırından ve çıkıntılı kılavuz pimlerinden temizlenene kadar yatay transfer başlayamaz.

2 boyutlu bir sistem, karmaşık parçaları işlemek için özel aletler gerektirir. Büyük ölçüde pnömatik veya nitrojen gazı kalıp içi kaldırıcılara dayanır. Bu kaldırıcılar parçayı transfer yüksekliğine kadar iter. Entegre kaldırıcılara sahip karmaşık kalıpların mühendisliği önemli miktarda sermaye ve bakım masrafı gerektirir. Her yeni parça için bu karmaşık kalıpların mühendislik maliyetini değerlendirmelisiniz. Çoğu zaman, bir 3D manipülatöre yatırım yapmak, envanterinizdeki her bir kalıp pabucunu değiştirmekten daha verimli olur.

Kalıp açıklığı aynı zamanda gerekli hareket yolunu da belirler. Kılavuz pimleri, hurda olukları ve kam üniteleri, pres penceresinin içinde çarpışma tehlikesi oluşturur. Bir 2 boyutlu manipülatörün bu engelleri doğrusal olarak aşması gerekir ki bu bazen imkansızdır. 3 boyutlu bir sistem parçayı engellerin üzerinden kolayca kaldırabilir. Bu dikey boşluk, kalıp tasarımını büyük ölçüde basitleştirir. Yeni takımların geliştirilmesi için gereken mühendislik saatlerini azaltır ve yıkıcı kazaları önler.

Çevrim Süresi ve Üretim Verimi

Çevrim süresi doğrudan pres hattının karlılığını belirler. Her iki sistemin ivme profillerini karşılaştırmalısınız. 2D manipülatörler üstün hızlanma ve yavaşlama oranlarına sahiptir. Basitleştirilmiş mekanik, agresif servo motor ayarına olanak tanır. Hareketli bileşenlerin kütlesi önemli ölçüde daha düşüktür. Bu, yüksek hızlı mekanik preslere ayak uydurabilen, noktadan noktaya çok yüksek aktarım hızlarına yol açar.

3D hareketin uygulanması belirgin bir döngü süresi cezası getirir. Üç boyutta hareket etmek doğası gereği doğrusal bir yoldan daha uzun sürer. Z ekseni hareketi her darbeye saniyenin kritik kesirlerini ekler. Manipülatörün parçayı kaldırması, aktarması ve ardından indirmesi gerekir. Bu sıralı hareket, genel transfer penceresini uzatır ve çoğu zaman baskı makinesinin daha düşük bir sürekli hızda çalışmasını gerektirir.

Bu sistemleri değerlendirirken dakika başına vuruş (SPM) etkisini dikkatli bir şekilde hesaplamanız gerekir. Döngü süresi cezasını belirlemek için şu adımları izleyin:

1. Taban çizgisi pres vuruş süresini üst ölü merkezden alt ölü merkeze kadar ölçün.

2. Alt kalıp pabucunu temizlemek için gereken Z ekseni çıkarma süresini hesaplayın.

3. Pres istasyonları arasındaki X ekseni yatay transfer süresini ekleyin.

4. Parçayı bir sonraki ilerlemeye yerleştirmek için gereken Z ekseni ekleme süresindeki faktör.

5. Maksimum SPM"nizi bulmak için toplam otomatik aktarım süresini sürekli baskı döngüsüyle karşılaştırın.

Konumlandırma Doğruluğu ve Sistem Sağlamlığı

Konumlandırma doğruluğu yığılmış mekanik toleransların en aza indirilmesine dayanır. Her hareketli eksen potansiyel bir sapma noktası ortaya çıkarır. 2D manipülatörler doğası gereği daha yüksek temel tekrarlanabilirlik sunar. Daha az hareketli parçaya ve daha az eklem noktasına sahiptirler. Sert doğrusal kılavuzlar, yüksek hızlı aktarımlar sırasında sıkı hizalamayı korur. Bu, parçanın her seferinde tam olarak kalıp konumlayıcılara inmesini sağlar.

3 boyutlu bir sistem, hassasiyeti korumak için daha büyük mühendislik zorluklarıyla karşı karşıyadır. Tam uzatmada çalışmak küçük titreşimleri artırır. Z ekseni mekanizması yatay aktarım sırasında bir konsol etkisi yaratır. Bu, çok eksenli titreşime karşı koymak için daha ağır yapısal bileşenler gerektirir. Köprünün veya tabanın, kol sonu takımını sabit tutmak için önemli dinamik kuvvetleri absorbe etmesi gerekir.

Servo motor çözünürlüğü 3D doğruluğunda kritik bir rol oynar. Gelişmiş mutlak kodlayıcıların konumu aynı anda üç uzamsal boyutta izlemesi gerekir. Kontrol cihazının, takım havada sallanırken momentumunu telafi etmesi gerekir. Sıkı toleransların korunması sürekli kalibrasyon gerektirir. Parçaların yanlış yüklenmesini önlemek amacıyla 3D sistemin belirli taşıma yükünüz için yeterli sağlamlığa sahip olduğundan emin olmalısınız.

Pres Hattı Düzeni ve Aralığı Kısıtlamaları

Tesisinizin fiziksel düzeni ekipman seçimini belirler. Tandem hattındaki presler arasındaki mesafe kritiktir. Bu aralık gerekli manipülatör erişimini belirler. Uzun aktarım mesafeleri sağlam mekanik destek gerektirir. 2 boyutlu bir sistem, ağır hizmet tipi lineer raylar kullanılarak orta mesafelere yayılabilir. Ancak aşırı mesafe, transfer çubuğundaki titreşimi ve sapmayı artırır.

Ayak izi gereksinimleri iki mimari arasında önemli ölçüde farklılık gösterir. 3D manipülatörler genellikle daha sağlam montaj yapılarına ihtiyaç duyar. Çok eksenli hareketlerin oluşturduğu karmaşık atalet momentiyle başa çıkmaları gerekiyor. Zemine monte mafsallı robotlar, önemli miktarda beton sabitleme ve güvenlik çiti gerektirir. Portal tarzı 3D sistemler, doğrudan pres tepesine cıvatalanmış ağır çelik üst yapılara ihtiyaç duyar.

Pres dikmeleri arasındaki kullanılabilir alanı değerlendirmelisiniz. 2D sistemler genellikle daha düşük bir profile sahiptir. Dar presli pencerelere ve alçak tavanların altına kolaylıkla sığarlar. 3D sistemler kalıbın üzerinde daha fazla dikey açıklık gerektirir. Z ekseni direğinin veya robot kolunun, baskı silindirine çarpmadan hareket edebilmesi için alana ihtiyacı vardır. Kurulumdan önce baskı boyutlarınızın gerekli mekansal zarfı karşılayabileceğinden emin olun.

Yük Kapasitesi ve Kol Sonu Takımlama (EOAT)

Takım ağırlığı, manipülatörün performansını ve hızını doğrudan etkiler. Yük, hem damgalı parçayı hem de EOAT"yi içerir. 2D manipülatörler genellikle daha ağır yükleri daha yüksek hızlarda işleyebilir. Daha basit yapısal dinamikleri, ağırlığı daha verimli bir şekilde dağıtır. Doğrusal kılavuzlar yükü doğrudan yer çekimine karşı destekler. Bu, servo motorların dikey düşüşle mücadele etmek yerine tamamen yatay hızlanmaya odaklanmasını sağlar.

3 boyutlu manipülasyon oldukça karmaşık kol sonu aletleri gerektirir. Genellikle uyum mekanizmalarına sahip vakumlu tutuculara ihtiyaç duyarsınız. Bu mekanizmalar dikey ekstraksiyon sırasında hafif yanlış hizalamaları emer. EOAT, çok eksenli dönüş sırasında parçayı sabitlemelidir. Bu, ağır alüminyum ekstrüzyonlar ve çoklu pnömatik valf kümeleri kullanılarak manipülatör kolunun ucuna önemli bir ağırlık katar.

Z ekseni motorunun bu birleşik yükü yer çekimine karşı kaldırması gerekir. Bu, 3D sistemin maksimum hızlanma oranını sınırlar. Ağır yükler maksimum erişimde yapısal sapmaya neden olur. Dinamik yük kapasitesini dikkatlice hesaplamanız gerekir. Seçilen sistemin doğruluktan ödün vermeden veya servo aşırı yük hatalarını tetiklemeden en ağır parçanızı ve takım kombinasyonunuzu kaldırabileceğinden emin olun.

Operatör Güvenliği ve Ergonomik Etki

Otomatik transfer sistemleri işyeri güvenliğini temelden dönüştürüyor. Her iki mimari de operatörleri birincil tehlike bölgesinden uzaklaştırır. Damgalama döngüsü sırasında artık insan eli baskı makinesine girmiyor. Bu, amputasyon veya ezilme yaralanmaları riskini etkili bir şekilde ortadan kaldırır. Otomasyon, sıkı endüstriyel güvenlik düzenlemelerine ve OSHA standartlarına uygunluğu sağlar.

3D manipülatörler karmaşık üretim için özel ergonomik avantajlar sağlar. İşlemin ortasında manuel olarak yeniden yönlendirme ihtiyacını ortadan kaldırırlar. Operatörlerin artık ağır iş parçalarını baskılar arasında çevirmesine gerek yok. Keskin kenarlı malzemelerin manuel olarak kullanılması ciddi yırtılmalara ve zorlanmalara neden olur. 3D sistem, tüm mekansal manipülasyonları özerk bir şekilde yöneterek çalışanları keskin saclardan uzak tutar.

Bu, ergonomik zorlanmaları ve işyeri yaralanmalarını büyük ölçüde azaltır. Otomasyon ağır kaldırma işlerini üstlendiğinde tekrarlayan hareket yaralanmaları azalır. Tesis daha az işçi tazminatı talebiyle karşılaşıyor. Güvenlik protokolleri fiziksel korumadan elektronik kilitlemelere ve ışık perdelerine doğru kayıyor. Operatörler, otomasyon arayüzünü bir kontrol kaidesinden yöneten daha güvenli rollere geçiş yapar.

2D ve 3D Damgalama Manipülatörlerinin Maliyeti ve Yatırım Getirisi

Peşin Sermaye Harcamaları (CapEx)

Temel donanım gereksinimleri, başlangıç ​​sermaye harcamasını belirler. 2D sistem daha az servo motor ve daha basit tahrik mekanizmaları gerektirir. Yapısal bileşenlerin üretimi ve montajı daha az karmaşıktır. Bu, 2D mimariyi doğası gereği basit görevler için daha bütçe dostu hale getirir. Tesisler birden fazla baskı makinesini daha düşük bir başlangıç ​​yatırımıyla otomatikleştirerek düz parça üretim hatlarında daha hızlı geri ödeme süresi elde edebilir.

3 boyutlu bir sistem önemli ölçüde daha yüksek bir sermaye harcaması gerektirir. Z ekseninin eklenmesi ekstra motorlar, hassas dişli kutuları ve ağır hizmet tipi bilyalı vidalar gerektirir. Yazılım lisanslamanın gizli maliyetlerini hesaba katmalısınız. 3 eksenli hareket platformlarını yönetmek ve karmaşık kinematikleri hesaplamak için gelişmiş kontrolörlere ihtiyaç vardır. Bu tescilli kontrol sistemleri projeye önemli miktarda ön masraf ekler.

Ayrıca özel EOAT maliyetini de hesaba katmalısınız. 3D tutucular karmaşık pnömatik yönlendirme, vakumlu venturi ve sensör entegrasyonu gerektirir. 3D sistemlere yönelik montaj yapıları daha ağır çelik imalat gerektirir. Mekansal bir manipülatöre başvurmadan önce sermaye kullanılabilirliğinizi iyice değerlendirin. Üretim hacminin ve parça karmaşıklığının daha yüksek ilk yatırımı haklı çıkarmasını sağlayın.

İşgücünün Yeniden Tahsisi ve Çıktı Yatırım Getirisi

Otomatik manipülatörler, artan üretim hızı sayesinde yatırım getirisi sağlar. Bir makine yorulmadan, ara vermeden veya vardiya değiştirmeden sürekli çalışır. Tutarlı çevrim süresi öngörülebilir ve daha yüksek çıktı oranları sağlar. Bu artan verim, başlangıçtaki sermaye giderlerini doğrudan dengeler. Daha az kusur ve daha az hurdayla vardiya başına daha fazla parça üretirsiniz.

Otomasyon, stratejik iş gücü yeniden tahsisine olanak tanır. Artık manuel aktarım görevlerini gerçekleştiren veya ağır iş parçaları yükleyen operatörlere ihtiyacınız yok. Bu çalışanlar daha yüksek değere sahip denetleyici rollere geçiş yapar. Kalite kontrolünü yönetirler, görsel denetimler gerçekleştirirler ve sistem optimizasyonunu yönetirler. Bu, insan iş gücünüzün değerini en üst düzeye çıkarır ve genel tesis moralini artırır.

Hurda malzemedeki azalma aynı zamanda mali getiriyi de artırıyor. Otomatik transferler parçanın düşmesini ve yanlış hizalama hasarını önler. Hassas kullanım, daha yüksek ilk geçiş verim oranları sağlar. Hammadde kullanımını en üst düzeye çıkarır ve atık imha maliyetlerini azaltırsınız. Transfer sürecinde insan hatası ortadan kaldırıldığında pres hattının genel verimliliği önemli ölçüde artar.

Entegrasyon, Yazılım ve Programlama

Bir 2D sistemin devreye alınması daha az mühendislik saati gerektirir. Programlama basit noktadan noktaya mantığına dayanır. Kontrolör yalnızca iki hareket eksenini yönetir. Manipülatörün pres PLC"sine entegrasyonu basittir. El sıkışma sinyalleri temel açma/kapama, üst ölü nokta doğrulama ve çalıştırmayı temizleme komutlarından oluşur.

3 boyutlu bir sistem kapsamlı programlama ve entegrasyon çabası gerektirir. Mühendisler karmaşık yol planlama algoritmaları geliştirmelidir. Takımın kılavuz pimlerine çarpmasını önlemek için kalıp alanı içinde sıkı çarpışma bölgeleri tanımlamaları gerekir. Sistem sürekli baskı takip senkronizasyonunu gerektirir. Manipülatörün, çevrim sürelerini optimize etmek için baskı silindiri konumuna göre hızını dinamik olarak ayarlaması gerekir.

Denetleyici uyumluluğu büyük bir entegrasyon engeli haline gelir. Tescilli yazılım ekosistemlerini entegre etmenin kolaylığını değerlendirmelisiniz. Açık mimari platformlar mevcut eski PLC"lerle daha iyi iletişim kurar. Tescilli sistemler genellikle pahalı ağ geçidi modülleri ve uzman programcılar gerektirir. Başlangıç ​​gecikmelerini önlemek için bu entegrasyon saatlerini proje zaman çizelgenize ve kaynak planlamanıza dahil edin.

Bakım, Aşınma ve Arıza Süresi Riskleri

Mekanik aşınma profilleri sistem karmaşıklığına göre farklılık gösterir. 3 boyutlu sistemler daha fazla hareketli parçaya ve eklem eklemlerine sahiptir. Daha fazla servo motor, dişli kutusu ve yatak kullanırlar. Karmaşık kablo yönetim sistemleri mekansal hareket sırasında sürekli olarak esner. Bu faktörler doğası gereği potansiyel arıza noktalarının sayısını artırır ve daha sağlam bir yedek parça envanteri gerektirir.

2D sistem daha basit bir bakım profili sunar. Doğrusal kılavuzlar temel yağlama ve periyodik muayene gerektirir. Tahrik kayışlarına veya kremayer ve pinyon sistemlerine gerdirme için kolayca erişilebilir. İki eksenli bir sistemde sorun giderme önemli ölçüde daha az zaman alır. Bu, daha yüksek genel ekipman verimliliği (OEE) ve daha az plansız arıza süresi anlamına gelir.

Her iki mimari için de sıkı önleyici bakım programları uygulamanız gerekir. 3D sistemler kalibrasyon ve onarım için uzman teknisyenlere ihtiyaç duyar. Yedek parça envanteri, özel mutlak kodlayıcılar ve çok eksenli servo sürücüleri içermelidir. Sistemin en yüksek performansta çalışmasını sağlamak için 3D otomasyonu dağıtırken biraz daha yüksek devam eden bakım kaynakları planlayın.

Yaygın Damgalama Otomasyonu Riskleri ve Bunlardan Nasıl Kaçınılacağı

Aşırı Belirtme Tuzağı (Gereksiz 3D Otomasyonu)

Birçok tesis aşırı spesifik ekipman tuzağına düşmektedir. Yalnızca gelecekten etkilenmemek için bir 3 boyutlu manipülatör satın alıyorlar. Ancak öngörülebilir gelecekte sadece düz parçalar işletiyorlar. Bu, boşa harcanan sermaye harcamalarıyla sonuçlanır. Tesis, kullanılmayan Z ekseninden herhangi bir operasyonel avantaj elde etmiyor ancak bu yetenek için bir prim ödediler.

Bu aşırı spesifikasyon aynı zamanda gereksiz bakım yükü de yaratır. Günlük değer sağlamayan karmaşık servo motorların ve yazılımların bakımını yapıyorsunuz. Daha ağır 3D sistem aslında düz parça üretiminizi yavaşlatabilir. Çevrim süresi cezası genel çıktı kapasitenizi azaltır; bu da saatte daha az parça üretmek için daha fazla para ödediğiniz anlamına gelir.

Bu riski titiz parça karışımı analiziyle azaltın. Üretim çalışmalarınızın kapsamlı bir geçmiş incelemesini yapın. Gerçekçi piyasa verilerine dayanarak gelecekteki sözleşmeleri tahmin edin. Yalnızca karmaşık geometriler hacminizin önemli bir bölümünü temsil ediyorsa 3D otomasyona yatırım yapın. Teknolojiyi varsayımsal gelecek senaryoları yerine doğrudan gerçek üretim ihtiyaçlarınızla uyumlu hale getirin.

Eksik Belirtme Tehlikesi (2D Başarısız Olduğunda)

Otomasyonun gereğinden az tanımlanması, üretimde anında darboğazlar yaratır. Bir tesis, sermayeden tasarruf etmek için 2 boyutlu bir manipülatör kullanıyor. Kısa süre sonra yeni bir kalıbın kılavuz pimlerini temizleyemeyeceğini keşfederler. Manipülatör hurda oluklarının etrafında gezinemez. Bu, yıkıcı çarpışmalara, ciddi takım hasarına ve haftalarca süren plansız arıza sürelerine yol açar.

2D sistemi baskı hattında kalıcı bir sınırlama haline geliyor. Tesis, derin çekilmiş parçalar için kazançlı sözleşmeleri reddetmelidir. Manipülatörün dikey erişim eksikliğini telafi etmek için dahili nitrojen kaldırıcılarla mühendislik kompleksi kalıplarına aşırı sermaye harcamak zorundalar. Bu operasyonel sınırlamalar nedeniyle başlangıçtaki tasarruflar hızla buharlaşır.

Satıcı değerlendirme aşamasında bu riski azaltın. Satın almadan önce kapsamlı 3D kinematik simülasyonları zorunlu kılın. Satıcının gerçek kalıp CAD dosyalarınızı kullanarak ayrıntılı erişim çalışmaları yapmasını isteyin. Önerilen 2D sistemin, büyük kalıp değişiklikleri gerektirmeden en karmaşık takımlama kurulumlarınızda fiziksel olarak güvenli bir şekilde gezinebildiğinden emin olun.

Eski Baskı Makinesi Yenileme Zorlukları

Modern otomasyonun eski mekanik baskı makineleriyle entegre edilmesi benzersiz zorluklar sunar. Eski baskı makineleri genellikle hassas durdurma yeteneklerinden yoksundur. Debriyaj ve fren sistemleri onlarca yıllık kullanım sonucunda bozulur. Kesintisiz iletişim için modern PLC arayüzlerinden yoksundurlar. Bu, yüksek hızlı bir manipülatörle senkronizasyonu son derece zor ve tehlikeli hale getirir.

Modern bir 3D damgalama otomasyon manipülatörü, hassas ram konumu verilerine ihtiyaç duyar. Pres vuruşunun tam olarak nerede olduğunu her zaman bilmesi gerekir. Daha eski baskı makineleri bu sürekli geri bildirimi sağlayamaz. Bu, manipülatör kalıp alanı içindeyken presin üst ölü merkezi geçmesi durumunda ciddi çarpışma riskleri yaratır.

Öncelikle baskı kontrolü yükseltmelerini değerlendirerek bu riski azaltın. Modern döner kam limit anahtarları veya mutlak çözümleyiciler kurmanız gerekebilir. Debriyaj/fren kontrollerinin ikili emniyet valfleriyle yükseltilmesi, tekrarlanabilir durma mesafeleri sağlar. Pres PLC"sinin modernleştirilmesi genellikle başarılı manipülatör kurulumu için bir ön koşuldur. Gelişmiş robotları güncelliğini yitirmiş baskı kontrollerine bağlamayın.

2D ve 3D Damgalama Manipülatörü: Baskı Hattınız İçin Hangisi Doğru?

2B Manipülatör Ne Zaman Belirlenmeli?

2D sistem seçimi özel çalışma koşulları gerektirir. Mevcut ve gelecekteki üretim gereksinimlerinizi dikkatle değerlendirmelisiniz. Bu mimari, yüksek hızlı, düşük karmaşıklıktaki ortamlarda üstün performans gösterir. Tesisiniz aşağıdaki kriterleri karşıladığında 2 boyutlu bir manipülatör kullanmayı düşünün.

• Üretiminiz tamamen düz ham parçalardan veya sığ şekillendirilmiş parçalardan oluşuyor.

• Mevcut kalıplarınızda zaten güvenilir pnömatik veya hidrolik kaldırıcılar bulunmaktadır.

• Dakika başına maksimum vuruş (SPM), kârlılığın temel itici gücüdür.

• Sermaye harcama bütçeleri cari mali yıl için kesinlikle sınırlıdır.

• Bakım ekibiniz karmaşık çok eksenli servo sistemler konusunda deneyime sahip değil.

• Pres penceresi, baş üstü otomasyon için sınırlı dikey açıklık sunar.

• Parça oryantasyonu tüm aşamalı damgalama süreci boyunca aynı kalır.

3D Manipülatör Ne Zaman Belirlenmeli?

3D sistem, modern üretim zorlukları için gereken esnekliği sağlar. Doğrusal sistemlerin işleyemeyeceği karmaşık geometrileri işler. Daha yüksek yatırımı artan kapasiteyle haklı çıkarmalısınız. Tesisiniz bu üretim gerçekleriyle karşı karşıya kaldığında bir 3D manipülatör kullanmayı düşünün.

• Önemli dikey çıkarma açıklığı gerektiren derin çekme bileşenler üretiyorsunuz.

• Parçalar, tandem pres işlemleri arasında havada dönüş veya çevirme gerektirir.

• Dahili mekanik kaldırıcıları ortadan kaldırarak gelecekteki kalıp tasarımlarını basitleştirmek istiyorsunuz.

• Tesisiniz, ergonomik yaralanmalara neden olan ağır ve biçimsiz panelleri manuel olarak işliyor.

• Mekansal manipülasyon gerektiren karmaşık otomotiv veya havacılık sözleşmeleri için teklif veriyorsunuz.

• Pres hattı düzeni, büyük hurda olukları veya destek uzantıları üzerinde gezinmeyi gerektirir.

• Son derece karmaşık takımlama kurulumları için gelişmiş çarpışma önleme yeteneklerine ihtiyacınız vardır.

Çözüm

Optimum otomasyon mimarisini seçmek üretim verimliliğinizi tanımlar. Kinematik yeteneklerinizi özel parça geometrilerinize göre dengelemeniz gerekir. Kapsamlı bir teknik değerlendirme, maliyetli uygulama hatalarını önler. Pres hattı modernizasyon stratejinizi yönlendirmek için bu bilgiyi kullanın. Otomasyon yükseltmenize başlamak için bu uygulanabilir adımları izleyin.

Pres makineleri ve damgalama otomasyon çözümlerindeki deneyimiyle Kinglan , üretim verimliliğini, otomasyon kapasitesini ve pres hattı performansını iyileştirmeyi amaçlayan üreticileri destekliyor. Endüstri odaklı çözümleri, yeni damgalama hatları planlayan veya mevcut üretim sistemlerini yükselten üreticiler için pratik bir temel sağlıyor.

1. Kesin dikey kaldırma gerekliliklerini belirlemek için mevcut ve öngörülen parça karışımınızı denetleyin.

2. En karmaşık kalıp CAD dosyalarınızı kullanarak satıcılardan 3D kinematik erişim çalışmaları talep edin.

3. Gerekli PLC veya çözümleyici yükseltmelerini belirlemek için eski baskı makinesi kontrollerinizi değerlendirin.

4. Z ekseni hareketinin gerekli çıktı oranlarınız üzerindeki çevrim süresi etkisini hesaplayın.

5. Bakım ekibinizin çok eksenli servo teknolojisini destekleme yeteneğini değerlendirin.

SSS

S: Bir 2D manipülatör derin çekilmiş parçaları işleyebilir mi?

C: 2D manipülatör parçaları dikey olarak kaldıramaz. Yalnızca kalıbın mekanik veya pnömatik kaldırıcılar içermesi durumunda derin çekilmiş parçaları işler. Bu kaldırıcılar, yatay hareket başlamadan önce parçayı tamamen boşluktan transfer yüksekliğine kadar itmelidir. Bu, özel kalıp mühendisliği gerektirir.

S: Bir 3D manipülatör baskı döngüsünü her zaman yavaşlatır mı?

C: Üç boyutta hareket etmek, doğası gereği iki boyutta hareket etmekten daha uzun sürer. Dikey Z ekseni hareketi, aktarım süresine saniyenin kesirleri kadar bir süre ekler. Ancak optimize edilmiş yol planlaması ve sürekli baskı senkronizasyonu, bu döngü süresi cezasını önemli ölçüde en aza indirebilir.

S: Bir 3D sistem ne tür bir bakım gerektirir?

C: 3D sistemler sıkı önleyici bakım gerektirir. Teknisyenlerin çok eksenli servo motorları, hassas dişli kutularını ve karmaşık kablo yönetim yollarını incelemesi gerekir. Uzamsal doğruluğu korumak için düzenli kalibrasyon gereklidir. Bakım personelinizin gelişmiş hareket kontrolörleri konusunda eğitimli olduğundan emin olmalısınız.

S: Eski baskı makinemin otomasyonu destekleyip desteklemediğini nasıl bilebilirim?

C: Daha eski baskı makineleri kontrol sistemi denetimi gerektirir. Presin güvenilir durdurma yetenekleri ve modern debriyaj/fren kontrolleri olmalıdır. Hassas ram konumu verilerini manipülatörün kontrolörüne iletmek için modern bir PLC arayüzüne ve döner çözümleyicilere ihtiyaç duyar.

S: 2B manipülatörler 3B modellerden daha katı mıdır?

C: Evet, 2 boyutlu manipülatörler genellikle daha katıdır. Daha az hareketli eksene ve eklem eklemine sahiptirler. Bu mekanik basitlik, yüksek hızlı aktarımlar sırasında titreşimi en aza indirir. Sert doğrusal kılavuzlar, daha yüksek temel konumsal tekrarlanabilirlik sunarak sıkı hizalamayı korur.

S: Bir 3D manipülatör, bir parçayı presler arasında çevirebilir mi?

C: Evet, birçok 3D manipülatör, kol sonu takımlarında dönme yeteneklerine sahiptir. Bir parçayı kaldırabiliyor, havada döndürebiliyor veya çevirebiliyor ve bir sonraki baskı makinesine tamamen farklı bir yönde yerleştirebiliyorlar. Bu, manuel aşamalandırma tablolarına olan ihtiyacı ortadan kaldırır.
