Yanlış hidrolik pres mimarisinin seçilmesi kalıp ömrünü, hurda oranlarını ve genel üretim verimliliğini doğrudan etkiler. Bu, ilk yapısal seçimi kritik bir sermaye harcaması kararı haline getirir. Tesis yöneticileri ve üretim mühendisleri sürekli bir dengeleme eylemiyle karşı karşıyadır. Operatörün erişilebilirliği, taşınabilirliği ve hızlı çevrim süreleri ihtiyacını, yapısal sağlamlık, yüksek tonaj ve hassas toleranslara ilişkin katı gereksinimlerle karşılaştırmalısınız.

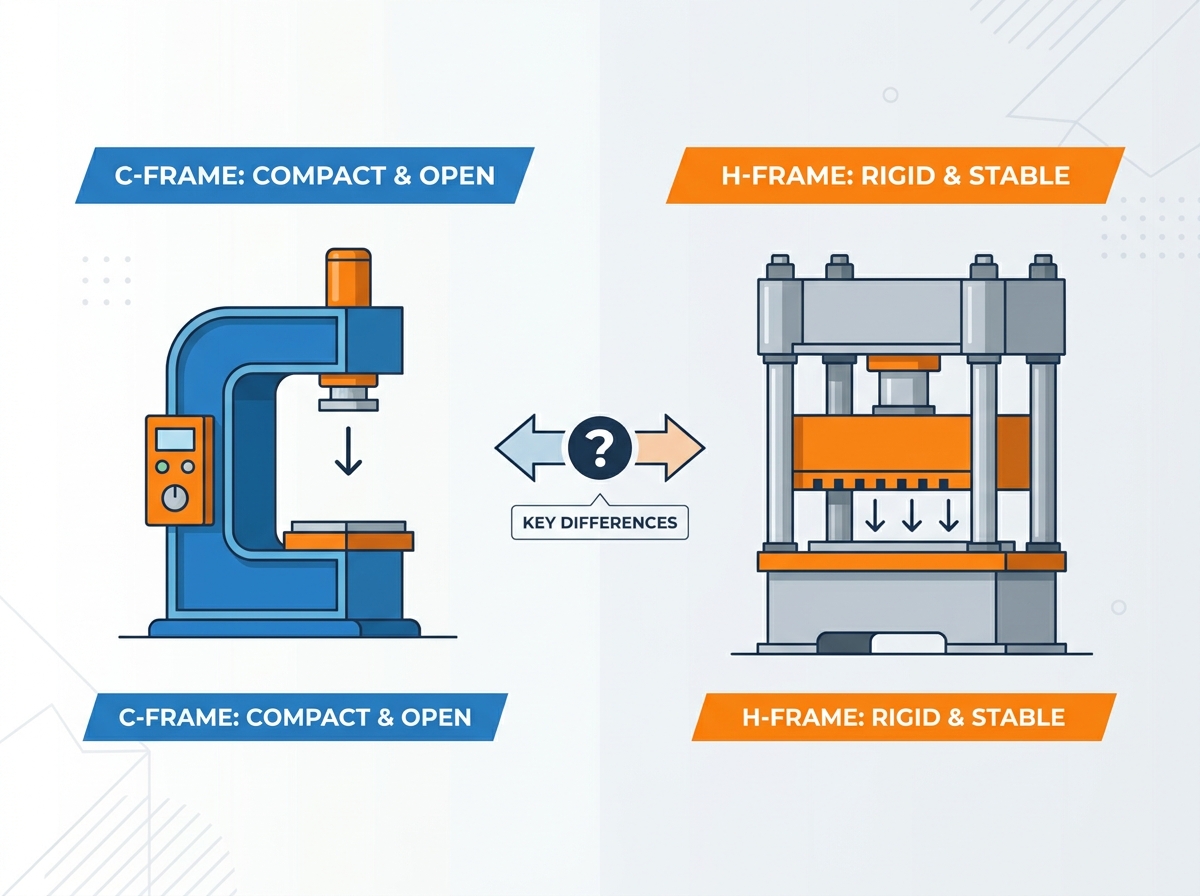

Bu kılavuz arasındaki mühendislik gerçeklerini açıklamaktadır , C çerçeveli baskı makinesi ile H çerçeveli baskı makinesi . Sapma sınırlarına, taban alanı kısıtlamalarına ve uygulamaya özel performans ölçümlerine dayalı bir teknik değerlendirme çerçevesi sağlıyoruz. Bu değişkenleri anlamak, ekipmanınızın üretim alanı taleplerinizi mükemmel şekilde karşılamasını sağlar. Çerçeve geometrisinin takım aşınmasını nasıl belirlediğini, tesis yerleşimlerinin baskı seçimini nasıl etkilediğini ve maksimum üretim verimliliği için çift baskı stratejisinin nasıl uygulanacağını öğreneceksiniz.
İçindekiler
Yapısal Sertlik ve Erişilebilirlik: H-çerçeveli presler, yüksek tonajlı, hassas işler için üstün sağlamlık ve eşit güç dağılımı sunarken, C-çerçeveli presler, hızlı manuel veya yarı otomatik işlemler için ideal olan üç taraftan erişim sağlar.
"Esneme" Faktörü: C-çerçeve presleri, en yüksek yükler altında açısal sapmaya (esneme) karşı hassastır; bu, yüksek hassasiyetli görevlere yanlış uygulandığında takım aşınmasını hızlandırabilir.
Kaplama Alanı, Hareketlilik ve Tesis Etkisi: C-çerçeveleri önemli ölçüde daha az zemin alanı gerektirir, hücresel üretim için daha fazla taşınabilirlik sunar ve nadiren özel temellere ihtiyaç duyar. Bunun tersine, yüksek tonajlı H-çerçeveler daha büyük ayak izi gerektirir ve genellikle kalıcı bağlantı elemanları olarak betonarme montaj gerektirir.
Maliyet-Değer Oranı: C-çerçeveleri, hafif-orta işler, günlük görevler için daha düşük bir başlangıç sermaye harcaması sunar; H-çerçeveler, uzun kalıp ömrü ve ağır hizmet tipi şekillendirme ve büyük boyutlu parça taşıma kapasitesi sayesinde yüksek maliyetlerini haklı çıkarır.
Yapısal bütünlüğü tanımlamak, belirli üretim toleranslarına ve operasyonel iş akışlarına bakmayı gerektirir. Bir pres çerçevesi, damgalama veya şekillendirme döngüsü sırasında oluşan büyük kuvvetlere direnmelidir. Çerçeve bükülürse şahmerdan ve destek plakası paralelliğini kaybeder. Bu yanlış hizalama doğrudan iş parçasına ve takıma aktarılır. Çerçeve mimarisini değerlendirmek, bir makineyi üretim gereksinimlerinizle eşleştirmenin ilk adımıdır.
C-çerçeve baskı makinesi "C" harfine benzeyen açık aralıklı bir tasarıma sahiptir. Bu mimari, üst tepeyi ve hidrolik silindiri desteklemek için tek bir devasa arka sütuna dayanır. Ön ve yanlar tamamen açık kalır. Bu açık tasarım, yük altında belirli bir dizi fiziksel davranış yaratır.
Yapısal destek arkada dururken, "C"nin ön kısmında baskı kuvveti uygulandığından bir moment kolu oluşturulur. Hidrolik silindir uzadığında ve dirençle karşılaştığında, kuvvet tepeyi yukarıya ve yatağı aşağı doğru iter. Arka sütun dayanak noktası görevi görür. Bu fizik modeli, bükülmeye direnmek için çerçevenin arka kısmının olağanüstü derecede kalın olması gerektiği anlamına gelir. Üreticiler genellikle sert bir omurga oluşturmak için ağır çelik levhalara kaynak yaparlar.
Bu yapısal zorluğa rağmen açık aralıklı tasarım, eşsiz bir çalışma özgürlüğü sunuyor. Operatörler çalışma alanına üç taraftan erişim sağlar. Bu geometri, atölyedeki malzeme taşıma stratejilerini büyük ölçüde etkiler.
Operatörler, uzun veya şekilsiz malzemeleri yan boşluklardan herhangi bir engel olmadan kolayca kaydırabilirler.
Hurda giderme sistemleri ve konveyörler doğrudan pres yatağının yanına yerleştirilebilir.
Alet ayarlamaları daha az uzanma ve bükme gerektirerek kurulum teknisyenleri için genel ergonomiyi artırır.
Robotik kollar, otomatik döngüler sırasında bileşenleri almak ve yerleştirmek için açık yollara sahiptir.
Bakım ekipleri, ağır yan direklerin etrafından dolaşmadan hidrolik hatlara ve yağlama noktalarına erişebilir.
H-çerçeveli pres, kapalı çerçeveli bir tasarım kullanır. Bu yapı tipik olarak dört ağır dikey sütundan (bağlantı çubuğu tasarımı) veya katı dikey yan duvarlardan (düz kenar tasarımı) oluşur. Taç, yatak ve yan destekler, bir "H"ye veya katı bir kutuya benzeyen eksiksiz, kesintisiz bir döngü oluşturur.
Bu kapalı döngü, presleme işleminin fiziğini tamamen değiştirir. Koç aşağı doğru bastırdığında, karşıt kuvvetler dikey sütunlardan yukarıya doğru hareket eder. Moment kolu yoktur. Yük, tüm plaka boyunca eşit olarak dağıtılır. Yapısal döngü, operasyonel kuvvetleri tamamen dikey eksende içerir. Bağlantı çubuğu tasarımlarında, masif çelik çubuklar kolonların içinden geçer. Bu çubuklar, tüm çerçeveyi sürekli basınç altında tutmak için hidrolik olarak gerilir veya daraltılır.
Kuvvet dikey olarak kontrol altında tutulduğu için şahmerdan yatakla tam paralelliği korur. Çerçeve geriye doğru bükülmez. Bu tekdüze kuvvet dağılımı, H-şasilerin yapısal geometriden ödün vermeden büyük tonajları kaldırmasına olanak tanır. Takas, sınırlı erişimdir. Yan sütunlar yanal hareketi engellediğinden, operatörler parçaları yalnızca önden veya arkadan yükleyebilir.
Çerçeve mimarilerini karşılaştırmak, stres altında nasıl performans gösterdiklerini incelemeyi gerektirir. Ham tonaj, sapma sınırları ve çevrim hızları hangi baskı makinesinin üretim alanınıza ait olacağını belirler. Her tasarımın takımınızın belirli fiziksel taleplerini nasıl karşıladığını değerlendirmelisiniz.
Tonaj, bir presin uygulayabileceği maksimum kuvveti belirler. C-kareler ve H-kareler fiziksel tasarımları nedeniyle farklı tonaj aralıklarında yer tutarlar. C-kareleri genellikle daha düşük kapasitelerde maksimuma çıkar. Çoğu standart C-çerçevesi 10 ila 250 ton arasında çalışır. Tek sütunlu tasarımı 250 tonun üzerine çıkarmak, yapısal arızayı önlemek için pratik olmayacak kadar büyük ve ağır bir arka çerçeve gerektirir. Bükülmeyi önlemek için gereken çelik, ekonomik olarak üretilemeyecek kadar ağır hale gelir.
H-kareler kolayca binlerce tona kadar ölçeklenebilir. Dört direkli veya düz kenarlı tasarım, büyük kuvvet ölçeklendirmesini verimli bir şekilde gerçekleştirir. Havacılık dövme veya otomotiv panel damgalama gibi ağır endüstriyel uygulamalarda genellikle 500, 1000 ve hatta 5000 tonluk H-karelerinin çalıştığını göreceksiniz.
Kuvvet dağılımı da çılgınca değişir. C-çerçevesinde kuvvet, şahmerdanın merkezine yakın bir yerde yoğunlaşır ancak ağır yük altında hafifçe arka kolona doğru yönelir. C-çerçevesinde merkez dışı yükleme, çerçeve gerilimini artırır. H-çerçevesinde kuvvet yatağın tamamına eşit şekilde dağıtılır. Bu eşit dağıtım, H-çerçevelerinin büyük progresif kalıplar için masif destek plakalarından yararlanmasına olanak tanır. Basınç, takımın ortasından dış kenarlarına kadar tutarlı kalarak eşit parça kalitesi sağlar.
Yaygın olarak "esneme" olarak adlandırılan açısal sapma, bu presleri değerlendirirken en kritik performans ölçütüdür. C-çerçevelerde açık ön kısım azami yük altında yukarı doğru esnediğinde esneme meydana gelir. "C" kelimenin tam anlamıyla açılmaya çalışıyor.
Çerçeve esnediğinde koç hafifçe öne doğru eğilir. Destek plakasıyla paralelliğini kaybeder. Bir inçin birkaç binde biri kadarlık bir sapma bile sıkı toleranslı takımlarda ciddi sorunlara neden olur. Zımbalar kalıp matrisine belirli bir açıyla girer. Bu düzensiz giriş, takımın kenarlarını keser. Zımba kenarlarında gevşeme meydana gelir. Erken kalıp aşınması, damgalı parçalarda artan çapak ve sık takım bakımıyla karşılaşacaksınız.
H-çerçeveler esnemeyi ortadan kaldırır. Kapalı yapısal döngü, tepenin yukarı doğru esnemesini önler. Koç, tüm vuruş boyunca yatağa tamamen paralel kalır. Bu sıfır sapma özelliği, yüksek hassasiyetli aşamalı kalıp damgalama için H-çerçevelerini zorunlu kılar. Parçalarınız katı paralellik ve mikroskobik toleranslar gerektiriyorsa kapalı çerçeve geçerli tek mühendislik seçeneğidir.
Hidrolik strok hızları pompa ve silindir konfigürasyonuna bağlıdır ancak çerçeve tasarımı genel üretim çevrim sürelerini etkiler. C-çerçeveleri genellikle daha küçük parçalar için daha hızlı genel döngüleri kolaylaştırır.
Açık tasarım, operatörlerin işlenmemiş parçaları hızlı bir şekilde yüklemesine ve bitmiş parçaları çıkarmasına olanak tanır. Gezinmek için yan sütun yok. Manuel veya yarı otomatik işlemlerde bu ergonomik avantaj, her döngüde saniyeler kısaltır. Tek bir vardiyada kazanılan bu saniyeler, küçük ve orta ölçekli bileşenler için önemli ölçüde daha yüksek üretim hacimlerine dönüşüyor. Işık perdeleri, erişimi engellemeden açık tarafları korumak için kolayca monte edilebilir.
H-kareler, kısıtlı erişim nedeniyle manuel işlemlerde genellikle daha yavaş döngü yapar. Operatörler doğrudan içeri ulaşmalı ve doğrudan dışarı çekmelidir. Bununla birlikte, sürekli bobin besleyiciler ve otomatik aşamalı kalıplarla eşleştirildiğinde H-çerçeveler büyük üretim hacimlerine ulaşır. Servo besleyici malzemeyi önden ve arkadan dışarı iterken pres sürekli olarak çalışır. Çerçevenin sağlamlığı, otomatik kurulumlarda takım hasarı riski olmadan daha yüksek strok hızlarına olanak tanır.
Pres seçimi iş parçasının ötesine geçer. Makinenin binanız, operatörleriniz ve malzeme taşıma sistemlerinizle nasıl etkileşime girdiğini değerlendirmelisiniz. Parçanıza uyan ancak zemini kıran bir pres, başarısız bir kurulumdur.
Zemin alanı herhangi bir üretim tesisinde birinci sınıf gayrimenkuldür. C-kareler, eşdeğer tonajlı H-karelere göre çok daha az kare görüntü gerektirir. Kompakt kaplama alanları, onları dar köşelere yerleştirmenize veya doğrudan mevcut montaj hatlarına entegre etmenize olanak tanır.
Taşınabilirlik, aralıklı çerçeve tasarımları için büyük bir avantajdır. C-çerçevelerinin çoğunu standart bir ağır hizmet tipi forkliftle kolaylıkla taşıyabilirsiniz. Bu hareketlilik yalın üretim ilkelerini desteklemektedir. Yeni bir ürün çalıştırması için hücresel üretim düzenini yeniden yapılandırmanız gerekiyorsa, C-çerçevesini çıkarıp yeni konuma sürmeniz yeterlidir. Nadiren kalıcı montaj veya özel ankrajlara ihtiyaç duyarlar.
Yüksek tonajlı H-çerçeveler kalıcı demirbaşlardır. Büyük ayak izleri talep ediyorlar. Ayrıca tepe ve hidrolik rezervuar için önemli miktarda dikey yükseklik açıklığı gerektirirler. 500 tonluk bir H-şasisinin kurulumu genellikle uzman armatörleri, üst köprü vinçlerini ve önemli tesis değişikliklerini gerektirir. H-çerçeveyi kurulduktan sonra kolayca yerini değiştiremezsiniz.
Ergonomi, operatörün yorgunluğunu ve güvenliğini doğrudan etkiler. C-çerçevesi, manuel işlemler için bu kategoride öne çıkmaktadır. Açık kenarlar, operatörlerin karmaşık parça geometrilerini zorlanmadan manipüle etmesine olanak tanır. Bir parçanın birden fazla eksende bükülmesi gerekiyorsa operatör parçayı yan boşluklardan serbestçe döndürebilir.
H-çerçeveleri erişimi kısıtlar. Operatörler makinenin tam önünde durmalıdır. Ağır veya biçimsiz parçaların yüklenmesi, pres yatağının derinliklerine ulaşmayı gerektirir. Bu kısıtlı önden arkaya erişim, operatörün sıkı bir şekilde konumlandırılmasını gerektirir. H-çerçeveler üzerindeki ergonomik yükü azaltmak için tesislerin genellikle kalıp kaldırıcılara, konveyörlere veya robotik yükleme desteklerine yatırım yapması gerekir.
Her iki mimari de otomasyonu destekler ancak çevresel ekipmanlarla farklı şekilde entegre olurlar.
C-çerçeveleri robotik alma ve yerleştirme sistemleriyle mükemmel şekilde eşleşir. Robotik bir kol, baskı makinesinin yan tarafında durabilir, ham parçayı yükleyebilir, stroku bekleyebilir ve ön operatör istasyonunu hiçbir zaman engellemeden bitmiş parçayı kaldırabilir. Takım değişimleri de daha hızlıdır. Teknisyenler kalıpları üç farklı yönden içeri ve dışarı kaydırabilirler.
H-çerçeveler, ağır hizmet tipi bobin besleyiciler ve hurda kıyıcılarla en iyi şekilde entegre olur. Malzeme makineye doğrusal olarak beslenir. Ancak takım değiştirme işlemleri daha uzun sürer. Yan sütunlar yanal erişimi engellediğinden teknisyenlerin ağır kalıpları önden veya arkadan yüklemesi gerekir. Bu genellikle takımları sütunlar arasında güvenli bir şekilde konumlandırmak için özel kalıp arabaları, ağır hizmet tipi forkliftler veya tavan vinçleri gerektirir.
Değerlendirme Metriği | C-Frame Pres Özellikleri | H-Frame Pres Özellikleri |
|---|---|---|
Yapısal Tasarım | Açık aralıklı, tek arka sütun desteği | Kapalı döngü, 4 direkli veya düz yan duvarlar |
Tonaj Aralığı | Hafif ila Orta (10 - 250 ton) | Orta ila Ağır (100 - 5000+ ton) |
Sapma Riski | Açısal sapmaya yatkın ("esneme") | Nominal yük altında sıfır açısal sapma |
Operatör Erişimi | Mükemmel (Üç taraflı erişim) | Kısıtlı (Yalnızca önden ve arkadan erişim) |
Hareketlilik ve Donanım | Yüksek (Forkliftle taşınabilir, bağımsız) | Düşük (Donatıcılar, kalıcı kurulum gerektirir) |
Takım Değiştirme | Hızlı (Yan yükleme mümkün) | Daha yavaş (Ön/arka kalıp arabaları veya vinçler gerektirir) |
Çerçevenin uygulamaya uygun hale getirilmesi erken makine arızasını önler ve ürün kalitesini garanti eder. Farklı üretim süreçleri belirli yapısal davranışlar gerektirir. Yanlış çerçeve geometrisinin zorlu bir prosese uygulanması aşırı aksama süresini garanti eder.
C-çerçeveleri günlük üretim montajına hakimdir. Onlar hafif imalatın beygirleridir. Hızları ve erişilebilirlikleri, onları sık sık manuel müdahale gerektiren işlemler için mükemmel kılar.
Operatörlerin küçük montajları manuel olarak konumlandırdığı perçinleme ve sabitleme işlemleri.
İnce sacların hafif kesilmesi ve delinmesi.
Aşırı tonajın gerekli olmadığı durumlarda küçük amblemler veya jetonların basılması.
Operatörün parçayı çeşitli açılardan görsel olarak incelemesi gereken düzleştirme milleri veya çubukları.
Makinenin sık sık yeniden konumlandırılmasını gerektiren hücresel üretim kurulumları.
Hurdanın açık kenarlardan kolayca döküldüğü döküm bileşenlerin kırpılması.
H-çerçeveler ağır kaldırma yükünün üstesinden gelir. İşlem çok büyük bir direnç oluşturduğunda veya mutlak hassasiyet gerektirdiğinde bir H-kare belirtmeniz gerekir. Sert yapı, takımın süreçten sağ çıkmasını sağlar.
Yırtılmayı önlemek için geniş bir yüzey alanı boyunca eşit basınç gerektiren metallerin derin çekilmesi.
Kalın çelik levhaların veya yapısal bileşenlerin ağır şekilde şekillendirilmesi ve bükülmesi.
Herhangi bir açısal sapmanın karbür takımları tahrip edebileceği yüksek hassasiyetli aşamalı kalıp damgalama.
Yoğun toz metallerin katı formlara sıkıştırılması.
Mevcut herhangi bir C-çerçevesinin boğaz derinliğini fiziksel olarak aşan büyük boyutlu parçaların işlenmesi.
Şiddetli ters geçme kuvvetleri oluşturan gelişmiş yüksek dayanımlı çeliklerin (AHSS) körlenmesi.
Yüksek hacimli üretim tesisleri nadiren tek bir baskı mimarisine dayanır. Bunun yerine, iş akışını optimize etmek ve ekipman yatırımlarını korumak için her iki türü de birlikte kullanıyorlar. Bu ikili baskı stratejisi, belirli görevleri en uygun makineye yönlendirir.
Mantık basittir. Günlük, yüksek hızlı montaj ve hafif delme işlemlerini C-çerçevelerine yönlendirirsiniz. Bu, üretimin hızla ilerlemesini sağlar ve hızlı manuel yükleme sürelerinden yararlanır. H-çerçevelerini kesinlikle ağır, hassaslık açısından kritik veya büyük boyutlu görevler için ayırırsınız.
Ağır işleri C-şasilerden uzak tutarak, şasi yorgunluğunu ve esnemeyi önlersiniz. Hafif montajı H-çerçevelerden uzak tutarak, en güçlü makinelerinizin basit görevlerle tıkanmasını önlersiniz. Bu stratejik yönlendirme, her iki baskı makinesi tipinin ömrünü maksimuma çıkarır ve genel üretim alanı verimini optimize eder. İyi planlanmış bir tesis, birincil kesme ve şekillendirme için merkezi bir ağır H-kare hattına sahip olabilir ve ikincil montaj ve donanım ekleme için C-kare uydu hücreleriyle çevrelenebilir.
Her ekipman kurulumu doğal riskler taşır. Seçtiğiniz mimarinin sınırlamalarını anlamak, üretim başlamadan önce mühendislik kontrollerini uygulamanıza olanak tanır. Proaktif planlama, yıkıcı takım arızalarını ve tesis hasarını önler.
Maksimum kapasitesine yaklaşan bir işlem için C-çerçeve kullanmanız gerekiyorsa açısal sapma riskini azaltmalısınız. Esnemeyi göz ardı etmek takımlarınızı yok edecektir.
Öncelikle satın alma aşamasında daha ağır hizmet tipi bir çerçeve belirleyin. Güçlendirilmiş arka sütunlara ve daha kalın yan plakalara sahip modelleri arayın. İkincisi, presi maksimum nominal tonajının çok altında çalıştırın. 100 tonluk kuvvete ihtiyacınız varsa 150 tonluk pres alın. %60 kapasiteyle çalıştırmak çerçeve esnekliğini önemli ölçüde azaltır.
Son olarak, ağır hizmet tipi kılavuz pimleri ve burçları olan kalıp setlerini kullanın. Kılavuz pimleri üst ve alt kalıp yarılarını hizalı kalmaya zorlayarak çerçevenin esnemesinin neden olduğu yanal gerilimin bir kısmını emer. Bu, aşınmayı çerçeve yerine kılavuz pimlere aktarsa da, pimleri değiştirmek parçalanmış karbür zımbayı değiştirmekten çok daha ucuzdur. Ayrıca esnemenin programlanan eşiği aşması durumunda baskıyı durduran sapma monitörleri de kurabilirsiniz.
Bir H-çerçevenin takılması kapsamlı tesis planlaması gerektirir. Onu öylece yere bırakıp takamazsınız. Alanı yönetmeli ve sınırlamalara proaktif olarak erişmelisiniz.
Pres gelmeden önce kalıp işleme ekipmanınızı planlayın. Kalıpları yandan yükleyemeyeceğiniz için presin önünde kalıp arabaları veya forkliftler için yeterli koridor alanına sahip olduğunuzdan emin olmalısınız. Kalıplar son derece ağırsa, o pres istasyonu için özel olarak bir köprülü vinç kurmanız gerekebilir. Kurulum ekibiniz için ağır takımların konumlandırılmasını kolaylaştırmak amacıyla destek plakasına hidrolik kalıp kaldırıcılar eklemeyi düşünün.
Yapısal temel gereksinimlerinizi derhal değerlendirin. Yüksek tonajlı H-kareler çok büyük dinamik yükler oluşturur. Muazzam bir kuvvetle aşağıya doğru yumruk atıyorlar ve yere şok dalgaları gönderiyorlar. Standart 6 inçlik bir beton levha bu gerilim altında çatlayacaktır. Genellikle mevcut zemini kesmeniz, bir çukur kazmanız ve özel, çelikle güçlendirilmiş beton izolasyon yastığı dökmeniz gerekir. Bu temel çalışmasını planlamamak büyük kurulum gecikmelerine neden olacaktır.
C çerçeveli pres ile H çerçeveli pres arasındaki seçim, sonuçta hassas toleranslarınızın katılığına, parçalarınızın fiziksel boyutlarına ve tesisinizin makine hareketliliği ihtiyacına bağlıdır. Evrensel olarak üstün bir tasarım yoktur. Yalnızca sizin özel iş akışınız için doğru mühendislik uygulaması vardır.
Operasyonunuz hafif ila orta düzey görevler için hıza, minimum ayak izine, taşınabilirliğe ve operatör erişilebilirliğine öncelik veriyorsa, C-karelerini kısa listeye almalısınız. Çevik üretim için gereken esnekliği sunarlar. Operasyonunuz yüksek tonaj, sıfır açısal sapma ve büyük boyutlu parçalar için ağır hizmet tipi şekillendirme gerektiriyorsa, H-kareleri kısa listeye almalısınız. Hassas işler için kapalı döngü sertliği tartışılamaz.
Ekipman seçiminizi sonlandırmak için aşağıdaki adımları uygulayın:
En zorlu uygulamanız için gereken tonajı tam olarak hesaplayın ve ardından makinenin maksimum kapasitede çalışmasını önlemek için %20"lik bir güvenlik marjı ekleyin.
Açısal sapmanın zaten gizli bakım sorunlarına neden olup olmadığını belirlemek için mevcut makinelerinizdeki kalıp aşınma geçmişini inceleyin.
Kalıp arabaları ve malzeme taşıma ekipmanı için gerekli koridor genişliği de dahil olmak üzere mevcut zemin alanınızı ölçün.
Beton zemininizin yeni bir kurulumun dinamik şok yüklerini kaldırabileceğini doğrulamak için bir yapı mühendisine danışın.
Pres konfigürasyonlarını ve komple damgalama hattı çözümlerini değerlendiren üreticiler için Zhejiang Jinaolan Machine Tool , 1983'ten bu yana damgalama ekipmanları konusunda uzmanlaşmıştır ve 25 ila 2.400 ton arasında değişen mekanik presler üretmektedir. Şirket, pres makinelerinin ötesinde, daha eksiksiz üretim hattı gereksinimlerini desteklemek için aşamalı kalıp damgalama hatları, besleme sistemleri, damgalama kalıpları, transfer ekipmanı ve akıllı pres kontrollerinde entegre yetenekler geliştirdi.
C: Genel olarak 200-250 tona kadar, ancak özel yapımlar da mevcut. Bunun ötesinde H-çerçeveler, güvenli ve hassas çalışma için yapısal olarak gereklidir. Boşluklu çerçeve tasarımını bu sınırın ötesine taşımak, çerçevenin aşırı basınç altında bükülmesini önlemek için pratik olmayacak kadar büyük bir arka kolon gerektirir.
C: Açık ön tasarım nedeniyle, yüksek basınç "C" şeklinin hafifçe esneyerek açılmasına neden olur. Arka sütun dayanak noktası görevi görür. Bu esneme, şahmerdan ile yatak arasındaki paralelliği değiştirerek üst takımın strok sırasında hafifçe hizadan çıkmasına neden olur.
C: Her ikisi de otomatikleştirilebilir ancak H-çerçeveler, sağlamlıklarından dolayı tipik olarak sürekli bobin besleme ve aşamalı kalıplar için tercih edilir. C-çerçeveleri robotik alma ve yerleştirme sistemleri için mükemmeldir çünkü açık taraflar robotik kolların parçaları yüklemesi ve boşaltması için engelsiz erişim sağlar.
C: Yüksek tonajlı H-çerçeveler, ağırlığı ve operasyonel titreşimi yönetmek için genellikle betonarme yastıklara veya çukur temellerine ihtiyaç duyar. Ağır damgalama sırasında oluşan dinamik şok dalgaları standart fabrika zeminlerini çatlatabilir. Bu, standart levhalar üzerine oturan çoğu bağımsız, taşınabilir C-çerçevesinden farklıdır.
C: Genellikle tavsiye edilmez. Derin çekme, malzemenin yırtılmasını önlemek için eşit basınç ve sıkı paralellik gerektirir. Herhangi bir açısal sapma çekilişi bozar. Bu, sert, sıfır sapmalı H-çerçeveyi derin çekme uygulamaları için endüstri standardı haline getirir.
C: C-çerçeveleri, engelsiz yan erişim nedeniyle genellikle daha hızlı takım değişimine olanak tanır. Teknisyenler kalıpları kolaylıkla kaydırabilirler. H-çerçeveleri, yalnızca önden veya arkadan yüklemeyi zorlayan yan sütun engelleri nedeniyle özel kalıp alma sistemleri, kalıp arabaları veya tavan vinçleri gerektirebilir.
