Yüksek hacimli üretimde, mikro inçlik yanlış hizalamalar, kârlı üretim süreçleri ile yıkıcı hurda oranları arasındaki çizgiyi belirler. Takım mühendisleri ve üretim yöneticileri sürekli olarak kenar kusurları, erken zımba aşınması ve öngörülemeyen baskı kesintileri ile mücadele ediyor. Çoğu zaman operatörler bu sorunları, mekanik temel nedenine kadar takip etmek yerine, izole edilmiş semptomlar olarak ele alırlar: zımba ile kalıp arasındaki uygunsuz açıklık. Optimum kalıp açıklığının oluşturulması ve sürdürülmesi statik bir formül değildir. Malzeme özelliklerinin, pres koşullarının ve takım mimarisinin dinamik bir değerlendirmesini gerektirir. Bu kılavuz, boşluk kurulumlarını değerlendirmek, parça kusurlarını teşhis etmek ve boyutsal doğruluğu garanti eden ve takım ömrünü en üst düzeye çıkaran takımlama çözümlerini seçmek için teknik bir çerçeve sağlar.
Çapak Kontrolü, Kırılma Açılarının Bir Fonksiyonudur: Optimum kalıp açıklığı, kesme stroku sırasında üst ve alt kırılma çizgilerini hizalayarak çapak yüksekliğini en aza indirir ve ikincil çapak alma maliyetlerini azaltır.
Dar Açıklık Daha İyi Kaliteye Eşit Değildir: Aşırı dar açıklıklar sıyırma kuvvetlerini katlanarak artırır, hem zımbalarda hem de kalıplarda aşındırıcı aşınmayı ve sürtünmeyi hızlandırır.
Takım Ömrü Hizalama Hassasiyetine Bağlıdır: Bininin altındaki açıklıklarda (örn. 0,0003 inç), dişli montaj deliklerinin ve saplama pimlerinin kareliği baskın hata kaynağı haline gelir ve asimetrik aşınmaya yol açar.
Malzeme Matematiği Belirler: Çekme mukavemeti, kalınlık ve malzeme türü (örneğin, Ti6Al4V gibi titanyum alaşımları ve yumuşak çelik), bitmiş parçada mikro çatlakları ve yorulma arızasını önlemek için farklı boşluk yüzdeleri gerektirir.
İçindekiler

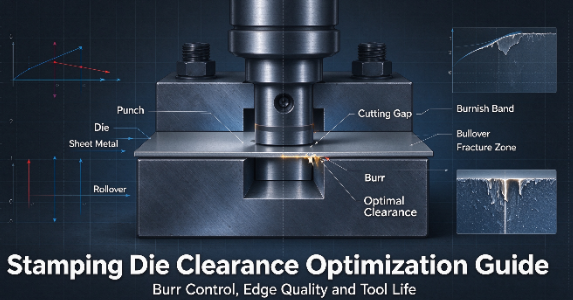

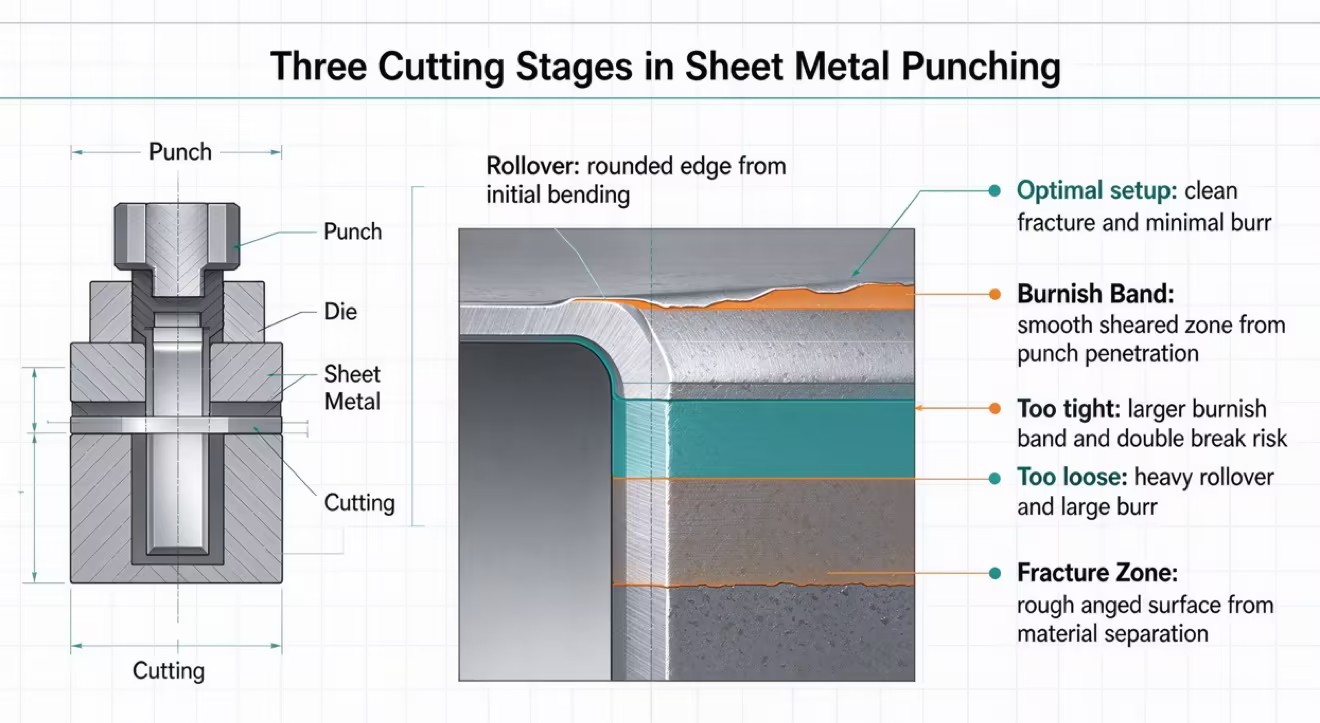

Üretim alanında kenar kalitesini kontrol etmek için, kesme darbesi sırasında sac levhanın nasıl davrandığını tam olarak anlamalısınız. Zımba, jilet gibi metali kesmez. Bunun yerine malzemeyi üç farklı mekanik aşamadan geçirmeye zorlar: plastik deformasyon, nüfuz etme ve kırılma. Bu üç aşama arasındaki fiziksel ilişki, takım kurulumunuzun sağlığının nihai göstergesi olan kesme-kırılma oranını tanımlar.
Zımba sacla ilk temas ettiğinde yüzeyi hemen kırmaz. Malzemeyi kalıp boşluğunun içine doğru iterek kalıbın kenarı boyunca gerer. Bu ilk aşama, parçanın üst kısmında devrilme olarak bilinen yuvarlak bir kenar oluşturur. Koç aşağı doğru hareketine devam ettikçe zımba fiziksel olarak malzemeye nüfuz eder. Metal, zımbanın ve kalıbın duvarlarına karşı kesilerek, perdahlama bandı veya kesme alanı adı verilen parçanın kenarında pürüzsüz, dikey, oldukça cilalı bir bölüm oluşturur. Sonunda malzeme nihai çekme dayanımına ulaşır ve artık kayma gerilimine dayanamaz. Ana malzemeden koparak kırılır ve kesimin alt kısmında daha pürüzlü, açılı bir yüzey oluşturur.
Optimum açıklığın fiziği tamamen kesimin son aşamasında oluşturulan kırılma hatlarının hizalanmasına dayanır. Zımba malzemeye nüfuz ettikçe, zımbanın kenarından aşağıya doğru bir kırılma çizgisi yayılır. Eş zamanlı olarak karşılık gelen bir kırılma çizgisi kalıp kenarından yukarıya doğru yayılır. Zımba ile kalıp arasına doğru boşluğu uyguladığınızda bu üst ve alt kırılma çizgileri malzeme kalınlığının ortasında mükemmel bir şekilde buluşur.
Bu mükemmel kesişim her takım mühendisinin hedefidir. Kırılma çizgileri hizalandığında malzeme temiz bir şekilde kapanır. Bu, presten en az miktarda kesme kuvveti gerektirir, takım bileşenleri üzerindeki yanal gerilimi en aza indirir ve minimum çapak oluşumuyla temiz bir kenar üretir. Boşluk bir inçin on binde biri kadar bile olsa, bu kırılma çizgileri birbirini kaçıracak, baskı makinesini daha fazla çalışmaya zorlayacak ve parçanın kenar kalitesini bozacaktır.
Endüstri standartları, bir araç üretilmeden önce bu boşluğu belirlemek için temel hesaplama çerçevelerine dayanır. Mühendisler boşluğu, damgalanan spesifik alaşımın kesme mukavemetini ve sertliğini hesaba katarak malzeme kalınlığının bir yüzdesi olarak hesaplar. Bununla birlikte, teorik matematik sıklıkla atölyede ampirik ayarlamalar gerektirir. Malzeme partilerindeki, bobin yağlamasındaki ve pres sertliğindeki değişiklikler gerçek kırılma mekaniğini değiştireceğinden, bu ayarlamaları parça parçasının görsel incelemesine dayandırmalısınız.
Malzeme Türü | Tipik Açıklık (Yan Başına Malzeme Kalınlığının Yüzdesi) | Mağaza Katı Davranış Notları |
|---|---|---|
Yumuşak Alüminyum (örn. 1100, 3003) | %5 - %8 | Açıklığın çok gevşek olması durumunda ağır devrilmeye eğilimlidir. Yumruklarda kolayca sinirlenir. |
Yumuşak Çelik (örn. 1018, A36) | %8 - %10 | Affedici malzeme. Şeffaf perdah bandı genellikle 1/3 kalınlıkta görünür. |
Paslanmaz Çelik (örn. 304, 316) | %10 - %12 | Yüksek iş sertleştirme oranı. Zımbanın kırılmasını önlemek için daha büyük boşluk gerektirir. |
Yüksek Mukavemetli Alaşımlar (örn. HSLA, Titanyum) | %12 - %15+ | Felçte çok erken kırıklar. Kırık çizgilerini hizalamak için önemli bir boşluk gerektirir. |
Damgalama çapakları, delmeden kalıba temizlemeyle ilgili olası sorunları ortaya çıkarır. Yaygın kusurlar arasında kırılma çapakları, ekstrüzyon çapakları ve devrilme çapakları bulunur. Çapak şeklinin, yüksekliğinin ve kenar durumunun incelenmesi, mühendislerin uygun olmayan kesme açıklığını, takım aşınmasını ve malzeme deformasyonunu tespit etmesine yardımcı olur.
Yetersiz kesme açıklığı, kırılma çizgilerinin doğru şekilde buluşmasını engelleyerek ikincil kesmeye, pürüzlü kenarlara ve aşırı iş sertleşmesine neden olabilir. Bu sürtünmeyi artırır, zımbanın aşınmasını hızlandırır ve kalıba zarar veren metal parçacıkları üretebilir. Uygun açıklık kenar kalitesini ve takım ömrünü artırır.
Aşırı kesme açıklığı, sac metalin kırılmadan önce bükülmesine ve esnemesine olanak tanır, bu da daha büyük çapaklara, kenar daralmasına ve boyutsal yanlışlıklara yol açar. Ayrıca sümüklüböcek deformasyonunu ve sıkışma riskini de artırabilir. Açıklığın malzeme özelliklerine uyacak şekilde ayarlanması, daha temiz kesimler elde edilmesine ve ikincil çapak almanın azaltılmasına yardımcı olur.
Yetersiz kesme açıklığı, damgalanmış bileşenlerin yorulma direncini azaltan kenar mikro çatlaklarına ve gerilim yoğunlaşmalarına neden olabilir. Tekrarlanan yükleme veya titreşim altında bu kusurlar daha büyük çatlaklara dönüşebilir. Yüksek mukavemetli ve güvenlik açısından kritik bileşenler için uygun açıklık ve kenar kalite kontrolü özellikle önemlidir.
Yanlış zımba-kalıp boşluğu damgalama sırasında sürtünmeyi, ısı oluşumunu ve malzeme yapışmasını artırır. Dar boşluk, sürtünmeye neden olabilir ve kesici uç aşınmasını hızlandırabilir, takım ömrünü kısaltabilir ve bakım maliyetlerini artırabilir. Optimize edilmiş boşluk, uygun takım malzemeleri ve yağlama, erken aşınmanın en aza indirilmesine yardımcı olur.
Özellikle dar boşluk koşullarında, sac kesimden sonra zımbayı kavradığında sıyırma kuvveti artar. Aşırı sıyırma kuvveti zımbalara, sıyırıcı plakalara ve diğer alet bileşenlerine zarar verebilir. Uygun boşluk ve sıyırıcı tasarımı, mekanik stresin azaltılmasına yardımcı olur ve zımbanın sorunsuz şekilde çekilmesini sağlar.
Düzgün kesme açıklığını korumak için zımba ve kalıp hizalaması çok önemlidir. Aşınmış kılavuz pimleri, yanlış montaj veya pres sapması eşit olmayan boşluklar oluşturarak lokal takım aşınmasına ve aşırı çapak oluşumuna neden olabilir. Düzenli hizalama denetimleri boyutsal doğruluğun korunmasına ve takımın hizmet ömrünün uzatılmasına yardımcı olur.
Damgalı kenar denetimi, kesme açıklığının ve aletin durumunun değerlendirilmesine yardımcı olur. Mühendisler potansiyel kusurları belirlemek için devrilmeyi, cilalanmış alanları, kırılma bölgelerini ve çapak yüksekliğini inceler. Tutarlı bir kenar profili, istikrarlı kesme performansını gösterir; ancak kabul edilebilir oranlar, malzeme özelliklerine ve uygulama gereksinimlerine bağlıdır.
Delik sapması ve parlama genellikle zımbanın yanlış hizalanmasından, eşit olmayan açıklıktan veya takımın aşınmasından kaynaklanır. Bu sorunlar, montajı engelleyen oval deliklere, konik kenarlara ve keskin çapaklara neden olabilir. Doğru hizalama ve uygun açıklık, delik hassasiyetinin korunmasına ve son işlem gereksinimlerinin azaltılmasına yardımcı olur.
PCD takımlama ve metal damgalama, son teknoloji hizalama ve boyutsal doğruluk açısından benzer gereksinimleri paylaşır. Yanlış boşluk veya takım konumlandırma aşırı aşınmaya, delik sapmasına ve kenar kusurlarına neden olabilir. Hassas takım geometrisinin korunması, işleme tutarlılığının ve ürün kalitesinin iyileştirilmesine yardımcı olur.
Toz sıkıştırma ve kabarcık işleme, malzeme sızıntısını, parlamayı ve boyutsal kusurları önlemek için dikkatle kontrol edilen açıklıklar gerektirir. Geleneksel sac metal damgalamanın aksine, bu proseslerin uygulamaya özel takımlama gereksinimleri vardır. Hassas hizalama ve uygun alet yapısı, ürün tutarlılığının ve sızdırmazlık performansının korunmasına yardımcı olur.
Anti-slug-pull tasarımları, zımbanın çekilmesi sırasında delinmiş sümüklü böceklerin kalıp yüzeyine geri dönmesini önlemeye yardımcı olur. Kontrollü kalıp daralmaları veya darbe tutma mekanizmaları gibi özellikler hurdanın uzaklaştırılmasını iyileştirir ve takım hasarını azaltır. Bu tasarımlar, özellikle kurşun çekmenin tekrarlanan üretim kesintilerine neden olduğu yüksek hacimli damgalama operasyonlarında değerlidir.
Toz metalurji çelikleri, karbür ve uygun PCD takımları gibi gelişmiş takım malzemeleri, zorlu uygulamalarda aşınma direncini artırabilir. TiN ve TiCN gibi yüzey kaplamaları sürtünmeyi ve aşınmayı azaltarak üstün performansı korur. Malzeme seçimi iş parçasına, damgalama koşullarına ve üretim hacmine uygun olmalıdır.
Hassas damgalama kalıplarıyla güvenilir sonuçlar elde etmek için pres sertliği ve hizalama çok önemlidir. Ram sapması, aşırı titreşim veya kayar yatak paralelliğinin zayıf olması kesme açıklığını tehlikeye atabilir ve takımlara zarar verebilir. Yüksek hassasiyetli damgalama kalıplarına geçmeden önce tutarlı performans sağlamak için pres durumunu, kılavuz açıklığını ve çalışma hizalamasını doğrulayın.
Damgalama operasyonlarınızı istikrara kavuşturmak ve takım yatırımlarınızı korumak için hemen harekete geçin:
Tekrarlanan kenar kusurlarını ve zamanından önce zımba arızalarını tespit etmek için en yüksek hacimli üretim hatlarınızda hurda ve takım aşınma denetimi gerçekleştirin.
Mevcut açıklık standartlarınızın anında yeniden kalibrasyon gerektirip gerektirmediğini belirlemek için reddedilen parçaların kenar profillerini büyütme altında analiz edin.
Baskı operatörleri için sıkı bir görsel denetim protokolü uygulayın ve tamamen üretim çalışmaları sırasında yanma-kırılma oranının izlenmesine odaklanın.
Yeni, yüksek hassasiyetli takımları kurmadan önce baskı ekipmanınızı koç sapması, sap aşınması ve paralellik açısından denetleyin.
Takım odasından atölyeye kadar eşmerkezliliğin korunmasını sağlamak için kalıp ayarlama prosedürlerinizi standartlaştırın.
C: Mühendisler açıklığı her bir kenardaki malzeme kalınlığının yüzdesi olarak hesaplar. Alüminyum gibi yumuşak malzemeler %5 ila %8 gerektirirken, yüksek mukavemetli çelik gibi daha sert malzemeler %10 ila %15 gerektirir. Bu teorik temelleri her zaman ampirik atölye testlerine ve parçanın kenarının görsel incelemesine dayanarak ayarlayın.
C: Parlatma bandı, malzeme kırılmadan önce zımbanın ne kadar nüfuz ettiğini gösterir. Optimum açıklık, kenarın kabaca üçte birini kaplayan bir cilalama bandı sağlar. Çok sıkı açıklık, aşırı büyük bir cilalama bandı oluştururken, çok gevşek açıklık, çok küçük bir cilalama bandına ve ağır devrilmeye neden olur.
C: Evet. Boşluk çok dar olduğunda üst ve alt kırılma çizgileri bağlanamaz. Bu, çift kırılma adı verilen ikincil bir kesme hareketini zorlar. Pürüzlü kenarlara, ciddi iş sertleşmesine, aşırı sıyırma kuvvetlerine ve takım üzerinde hızlı aşındırıcı aşınmaya neden olur.
C: Sümüklüböcek çekme, optimum açıklık bir vakum oluşturduğunda ve delinmiş sümüklüböcüğü kalıp bloğunun üzerine geri çektiğinde meydana gelir. Sümüksüz geometriler, kalıp yüzeyinin biraz altında bir daralma noktası işleyerek bunu önler. Sümüklüböcek bu sıkışma noktasını geçtikten sonra yukarıya dönemez.
C: Daha kalın malzemeler ve daha yüksek çekme mukavemetleri, daha büyük boşluk yüzdeleri gerektirir. Yüksek mukavemetli malzemeler zımba darbesi sırasında daha çabuk kırılır. Açıklığın açılması, kırılma hatlarının düzgün bir şekilde buluşmasını sağlar ve sert metalleri kesmek için gereken büyük kesme ve sıyırma kuvvetlerini azaltır.
C: Uygun olmayan açıklık, ağır çıkış çapaklarına ve mikroskobik kenar çatlaklarına neden olur. Ti6Al4V gibi titanyum alaşımlarının kullanıldığı havacılık ve medikal uygulamalarda bu mikro çatlaklar, stres yoğunlaştırıcı görevi görür. Döngüsel yükleme altında, bu kusurlar hızlı çatlak yayılımını başlatır ve erken yapısal yorulma hasarına yol açar.
