ÜRÜN AYRINTISI

Ev / Ürün Kategorisi / Güç baskısı / C Çerçeve Elektrikli Pres / Hassas Sac Damgalama için Yüksek Hızlı CNC Elektrikli Pres Makinesi

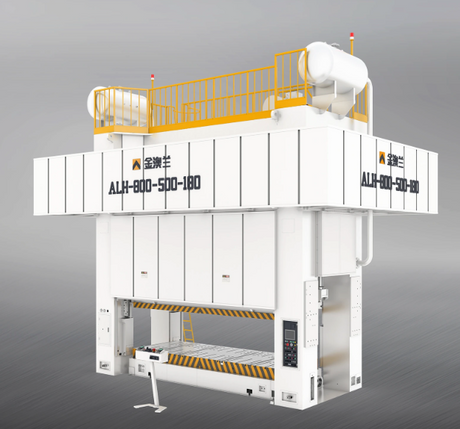

Hassas Sac Damgalama için Yüksek Hızlı CNC Elektrikli Pres Makinesi

ALP SERİSİ EKİPMANLARIN ÖZELLİKLERİ

1, kalıp yüksekliğinde küçük değişiklik, küçük dinamik merkez sapması; Kalıbın hizmet ömrü önemli ölçüde arttı; Damgalamanın deformasyonu küçüktür; Körleme sırasında daha düşük kesme gürültüsü.
2, Yüksek hassasiyetli iş gerçekleştirme, düşük gürültü ve rahat çalışma.
3,Sabit kilit altıgen kılavuz rayı; Yüksek sertlikte gövde; Küçük kapsamlı boşluk boşluğu.

Model：
ALP-80
ürün markası：
KINGLAN

Kullanılabilirlik Durumu:

Miktar：



Sor Soru Çubuğuna Ekle

Ürün Açıklaması

Kinglan Yüksek Hızlı CNC Güç Pres Makinesi, sac işlemede yüksek üretim verimliliği, hassas kontrol ve tutarlı damgalama kalitesi isteyen üreticiler için tasarlanmıştır. Gelişmiş CNC kontrol teknolojisini yüksek sağlamlıktaki mekanik yapıyla birleştiren bu pres makinesi, zorlu endüstriyel damgalama uygulamaları için hızlı, doğru ve güvenilir performans sunar.

Geleneksel pres makineleriyle karşılaştırıldığında, CNC elektrikli pres gelişmiş konumlandırma doğruluğu, üretim tekrarlanabilirliği ve süreç kontrolü sağlayarak otomotiv bileşenleri, elektrikli ekipman, donanım ürünleri ve hassas metal parçalar gibi yüksek hacimli imalat endüstrileri için ideal bir çözüm haline gelir.

Endüstriyel pres üretiminde geniş deneyime sahip Kinglan, yalnızca yüksek hızlı CNC pres makineleri değil, aynı zamanda otomatik besleme sistemleri, transfer ekipmanları, damgalama kalıpları ve özelleştirilmiş üretim hattı entegrasyonu da dahil olmak üzere eksiksiz damgalama çözümleri de sunuyor.

Verimli Metal Damgalama için Yüksek Hızlı Performans

Yüksek Hızlı CNC Güç Pres Makinesi, hız ve doğruluğun eşit derecede önemli olduğu sürekli üretim ortamları için optimize edilmiştir.

Gelişmiş mekanik aktarım sistemi ve akıllı kontrol teknolojisi aşağıdakilerin başarılmasına yardımcı olur:

Daha hızlı üretim döngüleri
Kararlı damgalama performansı
Azaltılmış işlem süresi
Geliştirilmiş üretim verimliliği

Tutarlı kalitede metal bileşenlerin yüksek hacimli üretimini gerektiren üreticiler için uygundur.

Hassas Çalışma için CNC Kontrol Sistemi

Gelişmiş bir CNC kontrol sistemi ile donatılan makine, doğru çalışma kontrolü ve gelişmiş üretim esnekliği sağlar.

CNC sistemi operatörlerin aşağıdakileri başarmasına yardımcı olur:

Hassas parametre ayarı
Kararlı üretim tekrarlanabilirliği
Verimli operasyon yönetimi
Daha kısa kurulum süresi

Bu, baskı makinesini sıkı kalite gerekliliklerine sahip hassas sac metal damgalama uygulamaları için uygun hale getirir.

Kararlı Damgalama Kalitesi için Yüksek Sertlik Yapısı

Makine, sürekli yüksek hızlı damgalama işlemlerine dayanacak şekilde tasarlanmış yüksek mukavemetli çelik çerçeve yapısını benimser.

Sert yapı aşağıdakilere yardımcı olur:

Çalışma sırasında titreşimi en aza indirin
Kalıp hizalama doğruluğunu koruyun
Damgalama tutarlılığını geliştirin
Makine servis ömrünü uzatın

Bu, zorlu endüstriyel üretim koşullarında bile güvenilir performans sağlar.

Esnek Sac İşleme Yeteneği

Kinglan Yüksek Hızlı CNC Güç Pres Makinesi, aşağıdakiler de dahil olmak üzere çeşitli metal şekillendirme işlemlerini destekler:

Delme
Körleme
Bükme
Kabartma
Şekillendirme
Sac şekillendirme

Aşağıdakiler dahil farklı malzemeleri işleyebilir:

Karbon çeliği
Paslanmaz çelik
Alüminyum
Diğer metal levhalar

Makine, farklı ürün gereksinimlerine ve üretim süreçlerine göre yapılandırılabilir.

Otomatik Damgalama Çözümleriyle CNC Power Press

Modern akıllı üretim gereksinimlerini karşılamak için Kinglan Yüksek Hızlı CNC Güç Pres Makinesi, tam otomatik damgalama sistemleriyle entegre edilebilir.

Mevcut konfigürasyonlar şunları içerir:

NC Servo Besleyici
Açıcı ve Düzleştirici
Otomatik Transfer Sistemi
Robotik Taşıma Sistemi
Özelleştirilmiş Damgalama Kalıpları

Üreticiler, CNC pres teknolojisini otomasyon ekipmanıyla birleştirerek üretim verimliliğini artırabilir, manuel çalışmayı azaltabilir ve daha istikrarlı ürün kalitesi elde edebilir.

CNC Güç Pres Makinasının Çalışma Prensibi

CNC motorlu pres, verimli ve hassas metal şekillendirme elde etmek için mekanik presleme teknolojisini akıllı kontrol sistemleriyle birleştirir.

Çalışma süreci şunları içerir:

CNC sistemi üretim parametrelerini alır.
Malzeme damgalamadan önce doğru şekilde konumlandırılır.
Şanzıman sistemi kaydırıcı hareketini yönlendirir.
Damgalama kalıbı metal levhayı oluşturmak için basınç uygular.
Bitmiş parçalar bir sonraki üretim aşamasına aktarılır.

Bu kontrollü süreç, yüksek hacimli üretim için tekrarlanabilir damgalama sonuçları sağlar.

Teknik Özellikler

Öğe	Şartname
Makine Tipi	Yüksek Hızlı CNC Güç Pres Makinası
Başvuru	Sac Metal Damgalama ve Şekillendirme
Kontrol Sistemi	CNC Kontrol Sistemi
Yapı	Yüksek Sertlikli Çelik Çerçeve
İşleme Yöntemi	Delme, Körleme, Bükme, Şekillendirme
Malzeme Uyumluluğu	Çelik, Paslanmaz Çelik, Alüminyum
Üretim Modu	Yüksek Hızlı Sürekli Çalışma
Otomasyon Seçenekleri	Servo Besleyici / Transfer Sistemi / Robot Entegrasyonu

Farklı üretim gereksinimlerine göre özelleştirilmiş özellikler mevcuttur.

Neden Kinglan Yüksek Hızlı CNC Power Press"i Seçmelisiniz?

Profesyonel Pres Makinesi Üreticisi

Kinglan, bireysel pres makinelerinden komple otomatik damgalama üretim hatlarına kadar geniş bir çözüm yelpazesi sunan, endüstriyel pres makinesi imalatında uzmanlaşmıştır.

Komple Sac Metal Damgalama Çözümleri

Kinglan aşağıdakileri içeren entegre çözümler sunar:

CNC güç presleri
Otomatik besleme sistemleri
Transfer ekipmanı
Damgalama ölür
Üretim hattı otomasyonu

Özelleştirilmiş Mühendislik Desteği

Her üretim projesinin farklı gereksinimleri vardır. Kinglan aşağıdakilere dayanarak özelleştirilmiş öneriler sunar:

Malzeme özellikleri
Ürün tasarımı
Üretim kapasitesi
Otomasyon gereksinimleri

Güvenilir Kalite ve Uzun Vadeli Performans

Hassas işleme, sıkı montaj prosedürleri ve performans testleri sayesinde Kinglan, küresel müşteriler için istikrarlı makine çalışması ve güvenilir üretim performansı sağlar.

ALP serisinin temel parametreleri

Model	birim	ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-315
Tip	Ton	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V型	H型
Felç	mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Dakikada İnme	ÖİOY	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50
Tonaj Nominal Noktası	mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Kalıp Yüksekliği (DH)	mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
Slayt Ayarı	mm	50		55		60		75		80		80		100		110		120		120
Slayt Alanı	mm	47022050		52025050		56030060		70036070		77042070		91047080		99055090		113063090		1130700100		1200800100
Destek Alanı	mm	68030070		80040070		85044080		90050080		100055090		1150600110		1250800140		1400*		1500840180		1700950180
Şaft Deliği Çapı	mm	Φ38		Φ38		Φ38		Φ50		Φ50		Φ50		Φ65		Φ65		Φ65		Φ70
Ana Motor	KW*P	2,2*4		2,2*4		3,7*4		5.5*4		7,5*4		11*4		15*4		18,5*4		22*4		30*4
Kaydırma Ayar Yapısı	mm	Manuel çalıştırma								Elektrikli sürüş
Gerekli Hava Basıncı	kgf/cm2	5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6		5-6
Pres Doğruluğu		CNS(JIS)1 sınıf
Basın Boyutu (U * G * Y)	mm	13909202125		14509002300		165010402390		167010902750		182013283005		197014583218		228515593610		246517904058		258519454433		290019504600
Kalıp Yastığı (Opsiyonel)		—		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir		Bir Plaka Bir Silindir
Kapasite	Ton	—		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Strok Uzunluğu	mm	—		50		50		70		70		80		80		100		100		100
Yastık Alanı	mm	—		300*230		300*230		350*300		450*310		500*350		650*420		710*480		810*480		810*480

AKSESUARLAR

Standart aksesuarlar		Elektrik Gres Yağlama Sistemi
Hidrolik aşırı yük koruma cihazı	S	Pnömatik kalıp cüzer cihazı	O
Manuel gres yağlama sistemi	S	Hızlı Kalıp Değişimi Cihazı (kalıp kaldırıcı, kelepçe ve kalıp kolu）	O
İnvertör	S	Slayt nakavt cihazı	O
Manuel slayt ayar cihazı (ALP-60 ve Alt)	S	Anti-vibrasyon pedi	O
Elektrikli Slayt ayar cihazı (ALP-80 ve üstü)	S	Fotoelektrik güvenlik cihazı	O
Mekanik kalıp yüksekliği göstergesi (ALP-60 ve daha düşük)	S	Besleyici	O
Elektrikli kalıp yüksekliği göstergesi (ALP-80 ve üstü)	S	Sıyırıcı	O
Slayt ve Die dengeleme cihazı	S	Tesviye	O
Döner kam anahtarı	S	Transfer kolu	O
Hava kaynakları konnektörü	S	Ön besleme mili ucu (ALP-80 ve üstü)	O
Taşıma Koruma Cihazı	S	Sol (sağ) besleme şaft ucu	O
Alet kutusu	S
Öne çıkma	S
Önceden ayarlanmış sayaç	S
Yanlış besleme algılama soketi	S
Güç kaynağı	S
Ön besleme mili ucu (ALP-60 ve daha düşük)	S
Die Oda Işığı	S

İnme eğrisi

Fiziksel boyut

Spesifikasyonlar	ALP-25		ALP-35		ALP-45		ALP-60		ALP-80		ALP-110		ALP-160		ALP-200		ALP-260		ALP-315
Model	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H	v	H
AA	840		900		950		1000		1170		1290		1390		1680		1850		1800
AB	700		800		790		860		980		1100		1200		1400		1560		1600
AC	368		500		550		600		690		800		870		980		1050		1000
Reklam	680		800		850		900		1000		1150		1250		1400		1500		1700
AE	408		488		502		526		544		616		600		800		900		1000
AF	470		520		560		700		770		910		990		1130		1130		1200
Ag	540		620		670		720		780		920		990		1150		1280		1390
AH	920		900		1040		1090		1328		1458		1559		1790		1945		1950
Ba	1150		1200		1400		1420		1595		1720		2070		2250		2360		2690
BB	910		1050		1250		1220		1295		1320		1770		1840		2090		2330
BC	1390		1450		1650		1670		1820		1970		2285		2465		2585		2900
HA	715		702		702		700		732		711		752		826		802		780
HB	795		790		790		785		830		830		900		995		1030		1000
HC	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550
HD	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
O	2125		2300		2390		2750		3005		3218		3610		4058		4433		4600
HF	/		/		/		/		1505		1489		1619		1650		1670		1540
ΦH	Φ18		Φ18		Φ23		Φ23		Φ28		Φ28		Φ35		Φ33		Φ40		Φ40
