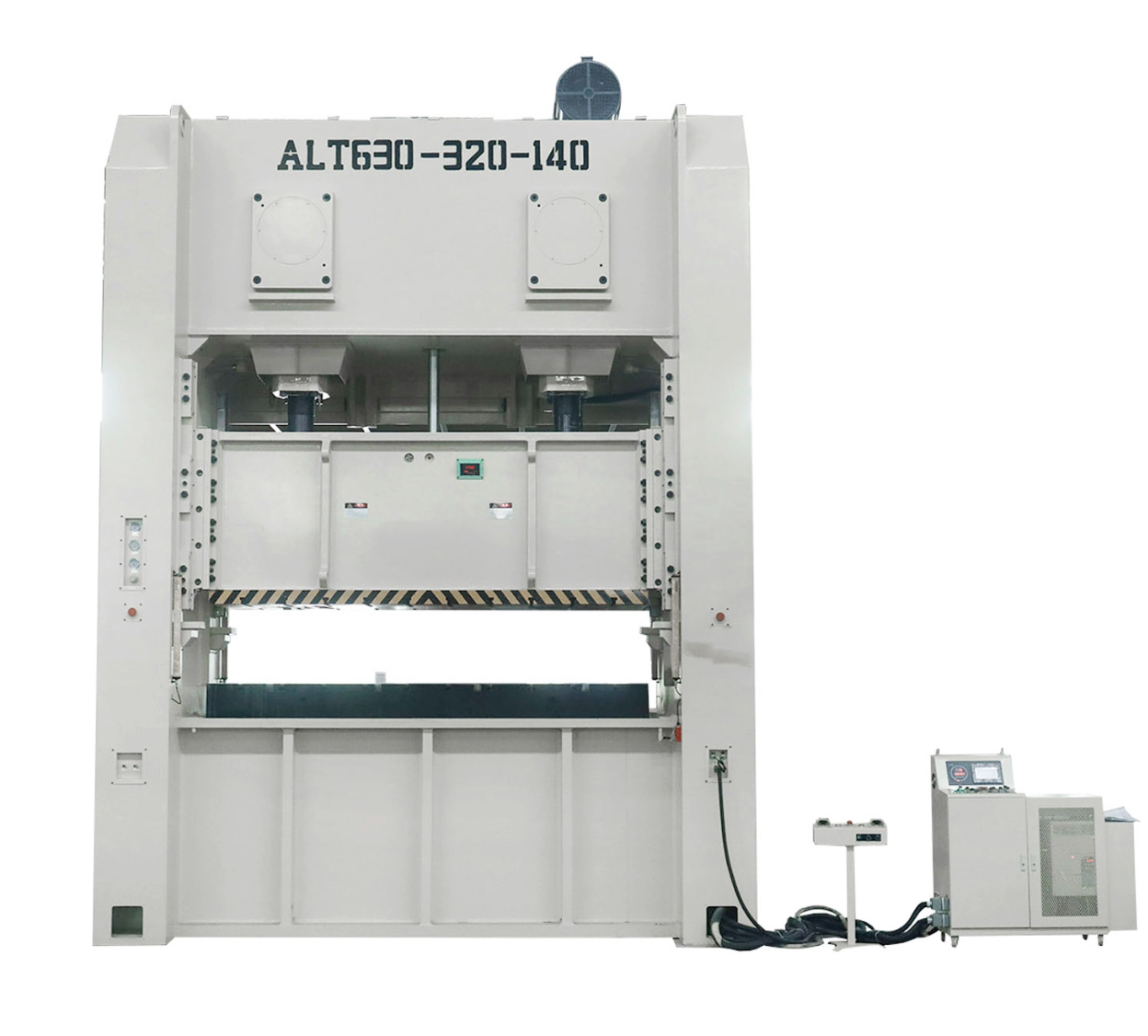

H Frame Power Press, modern atölyelerin ve üretim birimlerinin temel taşıdır ve eşsiz güç ve hassasiyet sunar. İster metal şekillendiriyor, ister plastik kalıplıyor veya montaj işleri yapıyor olun, bu çok yönlü hidrolik presler çeşitli endüstriyel uygulamalar için tutarlı performans sunar. Küçük mağazalara yönelik manuel H-çerçeveli preslerden, yüksek hacimli üretime yönelik elektrikli ve pnömatik-hidrolik modellere kadar, dayanıklılık, kontrol ve verimliliği bir araya getiriyorlar. H-çerçeve baskı makinelerinin türlerini, uygulamalarını ve avantajlarını keşfedelim ve bunların neden hem küçük ölçekli hem de endüstriyel operasyonlar için önemli araçlar olduklarını görelim.
H-çerçeveli pres, sağlam, H-şekilli çerçevesiyle tanınan bir hidrolik pres türüdür. Bazen atölye presleri olarak da adlandırılırlar çünkü birçok atölye ağır işlerde onlara güvenir. Tek açık tarafı olan C-çerçeveli baskı makinelerinin veya hassasiyet için dört dikey kılavuz kullanan dört sütunlu baskı makinelerinin aksine, H-çerçeve güç, erişilebilirlik ve stabilite arasında bir denge sunar.
Anahtar bileşenler şunları içerir:
Çerçeve: Sağlamlık ve destek sağlayan H şeklindeki yapı
Hidrolik silindir: Sıvı basıncını doğrusal kuvvete dönüştürür
Ram/piston: İş parçasına basınç uygulayan parça
Çalışma masası/yatak: Presleme işlemleri sırasında malzemelerin bulunduğu yer
| Bileşen | İşlev |
|---|---|
| Çerçeve | Ağır yükler altında stabiliteyi korur ve sapmayı azaltır |
| Hidrolik Silindir | Sıvı basıncını kullanarak kuvvet üretir |
| Ram/Piston | Gücü silindirden iş parçasına aktarır |
| Çalışma Masası/Yatak | Malzemeyi şekillendirmek, bükmek veya birleştirmek için tutar |
H-çerçeve preslerin endüstriyel üretimde uzun bir geçmişi vardır. Daha fazla fiziksel çaba gerektiren mekanik atölye baskı makinelerinden evrimleştiler. Zamanla hidrolik sistemler manuel krankların yerini alarak daha yüksek kuvvet ve daha düzgün çalışma olanağı sağladı.
Endüstriyel otomasyon, metal şekillendirme ve hassas işlerde vazgeçilmez hale geldiler. Fabrikalar artık tutarlı parçaları daha hızlı üretebiliyor. Hem küçük hem de büyük atölyeler, metalin düzleştirilmesi, bileşenlerin montajı veya parçaların dövülmesi gibi görevler için H-çerçeve presleri kullanır.
H-çerçeveli presin kalbinde hidrolik bir sistem bulunur. Gücü iletmek için sıkıştırılamaz bir sıvı, genellikle yağ kullanır. Küçük bir piston, sıvıyı daha büyük bir silindire iter. Bu, kuvveti artırarak operatörlerin çok az çabayla tonlarca basınç uygulamasına olanak tanır.
Kontrol sistemleri farklılık göstermektedir. Bazı presler manüeldir ve manivelalar veya el pompaları ile çalıştırılır. Diğerleri PLC (programlanabilir mantık denetleyicileri) veya dokunmatik ekran arayüzlerini kullanır. Bunlar aşağıdakiler üzerinde hassas kontrol sağlar:
Uygulanan basınç
Ram hızı
Strok uzunluğu
Operasyon adımları:
Operatör, kontrol sistemini kullanarak basıncı ayarlar
Pompa hidrolik sıvıyı silindire taşır
Ram iş parçasına kuvvet uygular
Sıvı, vuruştan sonra rezervuara geri döner
Sessizdirler, hassastırlar ve basıncı uzun süre istikrarlı bir şekilde koruyabilirler; metal şekillendirmek, rulmanları preslemek veya diğer endüstriyel işler için mükemmeldirler.
Manuel H-çerçeve presinin kullanımı basit ve kolaydır. Hidrolik sıvıyı hareket ettirmek ve kuvvet uygulamak için bir kol veya el pompası kullanırlar.
Küçük atölyeler ve hafif işler için ideal
Elektriğe gerek yok, bu nedenle sınırlı güce sahip yerler için mükemmel
Operatörün hız ve basınç üzerinde tam kontrolü vardır
Bu presler, küçük metal levhaların bükülmesi, rulmanların preslenmesi veya amatör projeler gibi görevler için mükemmeldir.
Elektrikli H-çerçeveli presler, hidrolik pompayı tahrik etmek için bir elektrik motoru kullanarak daha fazla güç ve daha hızlı döngüler sunar.
Uzun üretim süreçleri için sürekli çalışma
Sabit ve güçlü kuvvet sayesinde yüksek verimlilik
Hassas çalışma için programlanabilir işlevler ve otomatik döngüler
Tekrarlanabilirlik ve hızın önemli olduğu üretim birimlerinde, otomotiv montajında ve metal şekillendirmede yaygın olarak kullanılırlar.
Pnömatik-hidrolik H-çerçeveli pres, basınçlı havanın hızıyla hidrolik basıncın gücünü birleştirir.
Hızlı ve hassas çalışma
Montaj hatları veya yüksek hacimli presleme işleri için idealdir
Daha az ısı ve gürültü üreterek iç mekan kullanımını daha temiz hale getirir
Bu presler, rulman yerleştirme, bileşenlerin preslenmesi veya hafif dövme gibi hem hız hem de kuvvet gerektiren işler için mükemmeldir.
| Türü | Çalışma / Güç Kaynağı | Temel Özellikler | İdeal Kullanım Durumları |
|---|---|---|---|
| Manuel H-Frame Pres | Kol veya el pompası | Tam kontrol, elektrik yok, basit kullanım | Küçük atölyeler, hafif işler, hobi projeleri |
| Elektrikli H-Çerçeve Presi | Elektrik motorlu hidrolik pompa | Sürekli çalışma, yüksek verimlilik, programlanabilir döngüler | Üretim birimleri, otomotiv montajı, metal şekillendirme |
| Pnömatik-Hidrolik Pres | Basınçlı hava + hidrolik basınç | Hızlı ve hassas, düşük ısı/gürültü, yüksek hacimli işler için ideal | Montaj hatları, presleme bileşenleri, hafif dövme |
H-çerçeve presleri metalin şekillendirilmesi ve şekillendirilmesi için idealdir. Malzemeleri kolayca damgalayabilir, bükebilir, düzeltebilir ve derin çekebilirler.
Otomotiv gövde panelleri, kapılar ve kaputlar
Metal levhalar, tüpler ve yapısal bileşenler
Eşit kuvvet ve hassas şekiller elde edin
Üreticilerin, manuel aletlerin üstesinden gelemeyeceği karmaşık eğriler ve açılar oluşturmasına olanak tanır.
Bu presler hem sıcak hem de soğuk dövmede mükemmeldir. Kontrollü basınç metal damarı güçlendirir ve dayanıklılığı artırır.
Motor parçaları, miller ve kritik bileşenler
Uçak parçaları ve yapısal metal elemanlar
Tutarlı kuvvet, daha güçlü, hatasız parçalar sağlar
H-çerçeve presleri, ağır yükler altında bile stabiliteyi korur ve bu da onları zorlu dövme görevleri için mükemmel kılar.
H-çerçeve presleri montaj görevlerini daha hızlı ve daha güvenilir hale getirir. Rulmanlar, dişliler ve miller gibi bileşenleri presleyerek takarlar.
Elektronik aksam: devre kartları ve konektörler
Mobilya: eklemler, donanım ve bağlantı parçaları
Otomotiv: burçların veya yatakların takılması
Hassas kontrol, sıkı ve güvenli bağlantılar sağlarken hassas bileşenlerin hasar görmesini önler.
Bu makineler malzemeleri delmek ve kesmek için mükemmeldir. Minimum titreşimle temiz, doğru sonuçlar üretirler.
Sac levha: delikler, yuvalar veya özel şekiller
Kumaş ve deri: ayakkabı, çanta ve giyim için desenler
Daha az malzeme israfı ve profesyonel kenarlar
Tekrarlanabilir ve hassas kesimler için H-çerçeve presler özel kalıplarla eşleştirilebilir.
H-çerçeve presler, sıkıştırma ve transfer kalıplama da dahil olmak üzere plastik kalıplama için yaygın olarak kullanılmaktadır.
Pürüzsüz yüzeylere ve dar toleranslara sahip parçalar oluşturun
Otomotiv plastik panelleri, şişe kapakları ve muhafazaları
Tutarlı basınç, yüksek kaliteli bitmiş ürünler sağlar
Sabit kuvvet aynı zamanda kalıplama sırasında bükülmeyi veya kusurları da önler.
Hidrolik H-çerçeve presleri toz metalurjisine yardımcı olur. Toz halindeki malzemeleri yoğun, güçlü bileşenler halinde sıkıştırırlar.
Dişliler, rulmanlar ve hassas parçalar
İşlenmesi zor olan özel şekilli bileşenler
Yüksek yoğunluklu, tekdüze metal parçalar üretir
Bu yöntem karmaşık şekiller için uygun maliyetlidir ve malzeme israfını azaltır.
H-frame baskı makineleri, test amacıyla gerçek dünya kuvvetlerini simüle edebilir. Malzeme mukavemetini ve ürün dayanıklılığını ölçmek için kullanılırlar.
Metallerin, plastiklerin ve kompozitlerin basma ve çekme testleri
Yapısal parçalar veya cihazlar için güvenlik testleri
Üreticilerin üretimden önce zayıf noktaları belirlemesine yardımcı olur
Güvenilirliği ve endüstri standartlarına uygunluğu sağlamak için doğru veriler sağlarlar.
H-çerçeveli hidrolik presler, ağır yükleri bükülmeden veya bükülmeden taşıyacak şekilde üretilmiştir. H şeklindeki çerçeveleri, kuvveti eşit şekilde dağıtarak zorlu işler sırasında bile sapmayı en aza indirir.
Yüksek kapasiteli presleme işlemlerini destekler
Büyük veya kalın iş parçalarında doğruluğu korur
Dövme, derin çekme ve metal şekillendirme için idealdir
Atölyelere hassas işler için sağlam ve güvenilir bir platform sağlarlar.
Bu presler hassasiyet açısından mükemmeldir. Modern H-çerçeve baskı makineleri genellikle programlanabilir kontrollere, PLC'lere veya dokunmatik ekran arayüzlerine sahiptir.
Operatörler kuvveti, hızı ve stroku ayarlayabilir
Pürüzsüz, eşit basınç tekrarlanabilir sonuçlar sağlar
Presleme sırasında iş parçasının hasar görmesi riskini azaltır
Bu stabilite ve kontrol kombinasyonu, onları hem küçük ölçekli hem de endüstriyel operasyonlar için mükemmel kılar.
H-çerçeve presler, bükme ve delmeden kalıplama ve dövmeye kadar birçok işlemi kolaylıkla gerçekleştirir.
Çeşitli kalıplar, aparatlar ve ataşmanlarla uyumlu
Metaller, plastikler, kompozitler ve tozlar üzerinde çalışabilir
Makineleri değiştirmeden görevleri hızlı bir şekilde değiştirin
Bu çok yönlülük, fabrikaların ve atölyelerin farklı uygulamalar için makine kullanımını maksimuma çıkarmasına olanak tanır.
H-çerçeveli preslerdeki hidrolik sistemler uzun süre dayanacak şekilde tasarlanmıştır. Düzenli denetimler ve sıvı kontrolleri düzgün çalışmanın sürdürülmesine yardımcı olur.
Sağlam silindirler ve pistonlar aşınmaya karşı dayanıklıdır
Ağır kullanım koşullarında bile uzun servis ömrü
Daha az arıza süresi, daha az onarım maliyeti
H-çerçeveli bir baskı makinesine yatırım yapmak, yıllarca güvenilir performans anlamına gelir.
Güvenlik önemli bir önceliktir. H-frame baskı makineleri, iş akışını verimli tutarken operatörleri koruyan özellikler içerir.
Acil stop butonları, güvenlik korumaları ve ışık perdeleri
Önü açık tasarım erişilebilirliği artırır
Ağır parçaları yüklerken veya boşaltırken riskleri azaltır
Bu özellikler, performanstan ödün vermeden daha güvenli, daha üretken bir atölye oluşturulmasına yardımcı olur.
| Avantaj | Özellik / Fayda | Örnek Uygulamalar |
|---|---|---|
| Yapısal Dayanım | Ağır yük altında minimum çerçeve sapması | Dövme, derin çekme |
| Hassasiyet ve Kontrol | Programlanabilir vuruşlar, düzgün basınç | Delme, şekillendirme |
| Çok yönlülük | Çoklu kalıplar ve ataşmanlar | Kalıplama, bükme, montaj |
| Dayanıklılık | Sağlam hidrolik sistem, uzun ömür | Sürekli endüstriyel kullanım |
| Güvenlik Özellikleri | Korumalar, acil durdurmalar, önü açık tasarım | Atölye güvenliği ve üretkenliği |
C: H-çerçeve presler, tasarım ve uygulamaya bağlı olarak, genellikle küçük modeller için 10 tondan, ağır hizmet tipi endüstriyel makineler için 1000+ tona kadar geniş bir yelpazeyi işleyebilir.
C: Çok yönlüdürler ve hassas plastik bileşenler için sıkıştırma ve transfer kalıplama da dahil olmak üzere hem metalleri hem de plastiği işleyebilirler.
C: Modern presler, değişken hızlı pompalar ve enerji geri kazanım sistemleri kullanır; gücü yalnızca aktifken tüketir, bu da onları yüksek enerji verimliliğine kavuşturur.
C: Temel güvenlik özellikleri arasında acil durdurmalar, güvenlik korumaları, ışık perdeleri ve daha iyi erişilebilirlik ve daha güvenli çalışma için açık ön tasarım yer alır.
H-çerçeve presler, ister metali şekillendiriyor, ister tozları sıkıştırıyor, ister plastikleri kalıplıyor olun, her üretim hattına güç, hassasiyet ve çok yönlülük katar. Sağlam tasarımları ve gelişmiş kontrolleri, tekrarlanabilir, yüksek kaliteli sonuçlar için onları ideal hale getirerek operasyonların sorunsuz ve güvenli kalmasını sağlar.
Verimliliği ve güvenilirliği artırmak isteyen işletmeler için, Zhejiang Jinaolan Machine Tool Co., Ltd. farklı endüstriyel ihtiyaçlara göre tasarlanmış geniş bir H Çerçeve Güç Presleri yelpazesi sunar. Bu makinelerin atölye üretkenliğinizi bugün nasıl artırabileceğini keşfedin.
