Doğru H Çerçeve Power Press'i seçmek her atölye veya üretim hattı için önemli bir karardır. Doğru pres, şekillendirme doğruluğunu, güvenliği, verimliliği ve uzun vadeli işletme maliyetlerini etkiler. Bu kılavuzda tonaj, çerçeve tasarımı, uygulamalar ve üretici desteğine göre H-çerçeveli presin nasıl seçileceğini açıklıyoruz. İster ağır metal şekillendirme, rulman montajı veya hassas düzleştirme yapıyor olun, bu makale seçenekleri net bir şekilde değerlendirmenize ve yaygın satın alma hatalarından kaçınmanıza yardımcı olur.
Pres çerçevesi seçimi sadece makinenin şekliyle ilgili değildir. Presin ne kadar kuvvet kaldırabileceğini, her işlemin ne kadar doğru olacağını, ne kadar zemin alanına ihtiyaç duyduğunu ve zaman içinde ne kadar iyi performans göstereceğini doğrudan etkiler. Yaygın baskı tasarımları arasında H-çerçeveli baskı makinesi, özellikle C-çerçeveli ve dört sütunlu baskı makineleriyle karşılaştırıldığında, güç, stabilite ve çok yönlülük arasında güçlü bir denge sunar.

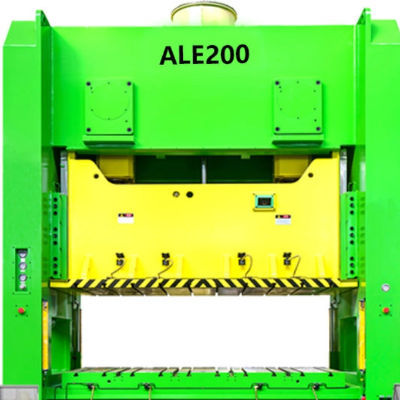

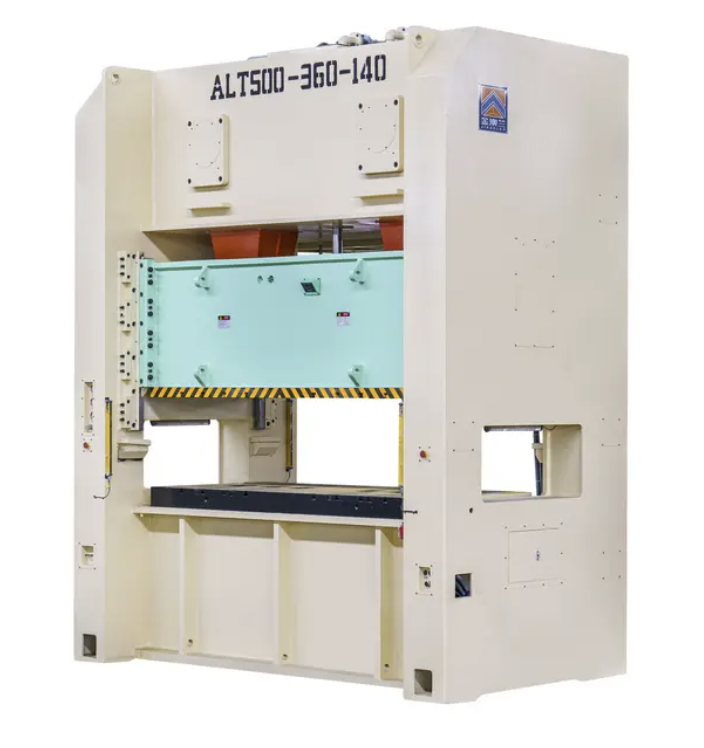

H-çerçeveli pres, sert bir yatay kirişle birbirine bağlanan iki dikey dikme kullanır. Bu kapalı yapı, çalışma sırasında çerçeveyi dengede tutar ve şahmerdanın düz bir çizgide hareket etmesine yardımcı olur. C -çerçeveli baskı makinesi ise aksine, çalışma alanına kolay erişim sağlayan ancak yük altında daha az yapısal destek sağlayan açık kenarlı bir tasarıma sahiptir.
H-çerçeve presler orta ila çok yüksek tonajlar için tasarlanmıştır. Ağır yükleri daha az çerçeve gerilimiyle ve daha uzun süreli dayanıklılıkla taşırlar. C-çerçeveli presler genellikle daha hafif yüklerle sınırlıdır ve daha yüksek tonaj, çerçevenin esnemesi veya yorulması riskini artırır.
| Özellik | H-Çerçeve Pres | C-Çerçeve Pres |
|---|---|---|
| Tipik tonaj | Orta ila çok yüksek | Düşük ila orta |
| Yapısal güç | Yüksek | Sınırlı |
| Ağır hizmete uygunluk | Harika | Kötü ila orta |
Simetrik çerçeve tasarımları nedeniyle H-çerçeve presler, sapmaya daha etkili bir şekilde direnç gösterir. Kuvvet, koç ve yatak boyunca aynı hizada kalır, bu da presleme doğruluğunun korunmasına yardımcı olur. C-çerçeve presleri, yükler arttığında açık tarafta esneme eğilimi gösterir, bu da zamanla hassasiyeti ve takım ömrünü azaltabilir.
H-çerçeve presleri, şaftların düzleştirilmesi, büyük yatakların preslenmesi, kalın malzemelerin şekillendirilmesi ve diğer ağır iş operasyonları gibi görevler için en iyi sonucu verir. C-çerçeveli presler küçük parçalar, hafif montaj ve hızlı erişimin ve sık parça yüklemenin gerekli olduğu işler için daha uygundur.
Dört sütunlu presler, kuvveti geniş bir çalışma alanına eşit şekilde dağıtmak için dört kılavuz sütun kullanır. Yüksek paralellik gerektiren uygulamalar için idealdirler. H-çerçeve presleri, kuvveti güçlü bir merkezi hat boyunca odaklar, bu da onları yoğun kuvvete ihtiyaç duyulan düz hatlı presleme görevleri için oldukça etkili kılar.
Dört sütunlu presler genellikle daha fazla zemin alanı ve daha karmaşık bir kurulum süreci gerektirir. H-çerçeve presler daha kompakt bir ayak izine ve daha basit kuruluma sahiptir, bu da onların sınırlı alana sahip atölyelere veya üretim hatlarına entegrasyonunu kolaylaştırır.
Dört sütunlu presler genellikle daha yüksek başlangıç maliyetlerine ve hizalama ve bakım gerektiren daha fazla bileşene sahiptir. H-çerçeveli presler, daha az kılavuz parçası ve daha basit bakım rutinleri ile genellikle daha uygun maliyetlidir ve bu da arıza süresinin azaltılmasına yardımcı olur.
| Faktörü | H-Çerçeve Pres | Dört Sütunlu Pres |
|---|---|---|
| Zemin alanı gerekli | Ilıman | Büyük |
| Kurulum karmaşıklığı | Düşük | Yüksek |
| Başlangıç maliyeti | Daha düşük | Daha yüksek |
| Bakım çabası | Daha kolay | Daha karmaşık |
H-çerçeveli pres, tekrarlanan yüksek kuvvetli döngüler gerektiren işlemler için güçlü bir seçimdir. Sert çerçevesi, sürekli yoğun kullanım altında bile hizalamayı koruyarak zorlu endüstriyel ortamlar için güvenilir olmasını sağlar.
Dikmeler arasındaki geniş aralık, H-çerçeveli preslerin büyük veya kalın iş parçalarını kolaylıkla işlemesine olanak tanır. Bu onları plakaların düzleştirilmesi, ağır bileşenlerin oluşturulması ve büyük boyutlu parçaların preslenmesi için uygun hale getirir.
H-çerçeve presleri minimum yan yükleme ile kontrollü, dikey yönde kuvvet uygular. Bu, onları rulman montajı, bastırarak geçirme düzenekleri, şaft düzeltme ve düz çizgi kuvveti ve doğruluğun kritik olduğu diğer uygulamalar için ideal kılar.
H-frame baskı makinesini seçmek, kararı net adımlara böldüğünüzde en iyi sonucu verir. Tonaj, baskı makinesinin güvenli ve tutarlı bir şekilde neyi işleyebileceğini tanımladığından genellikle kapasiteyle başlıyoruz. Bu parçayı doğru şekilde kullanmak hasarları, arıza sürelerini ve daha sonra ortaya çıkabilecek kötü sonuçları önler.
Pres tonajı, makinenin ne kadar kuvvet uygulayabileceğini açıklar. Bir ton kabaca 2.000 poundluk kuvvete eşittir. Kulağa basit geliyor ama gerçekten acil işler birçok değişken ekliyor.
Malzeme kalınlığı büyük rol oynar. Daha sert veya daha kalın malzemeler kuvvete daha fazla direnç gösterir. Takım tasarımı da önemlidir. Küçük bir temas alanı aynı noktada daha fazla basınca ihtiyaç duyar. Strok uzunluğu ve presleme hızı da yük davranışını etkiler.
Bir baskı makinesinin aşırı yüklenmesi sorunlara hızlı bir şekilde neden olur. Çerçeve esneyebilir. Contalar erken aşınır. Doğruluk düşer. Aşırı durumlarda parçalar aniden arızalanır. Başlangıçta doğru tonajı seçmekten daha maliyetlidirler.
Farklı işler, H-çerçeve baskı makinesinden çok farklı talepler getirir. Kapasiteyi her zaman en kolay görevle değil, yürüttüğünüz en zorlu görevle eşleştirmenizi öneririz.
Metal şekillendirme ve bükme, kalınlık arttıkça daha yüksek tonaj gerektirir
Şaftların ve plakaların doğrultulması, strok boyunca sabit bir kuvvet gerektirir
Rulman takma ve sökme işlemleri, genellikle beklenenden daha yüksek, kontrollü basınç gerektirir
Delme ve presleme düzenekleri malzeme sertliğine ve kalıp boyutuna bağlıdır
| Uygulaması | Tipik Tonaj Aralığı |
|---|---|
| Hafif şekillendirme veya montaj | 20T – 30T |
| Rulman işi ve düzeltme | 40T – 60T |
| Ağır şekillendirme ve kalın plakalar | 80T – 150T |
| Endüstriyel ağır hizmet görevleri | 200T ve üzeri |
Hepsi aynı şekilde davranmıyor. En zor iş için boyutlandırmak daha iyidir.
Ekstra kapasitenin seçilmesi esnekliği artırır. Presin daha serin çalışmasını ve daha uzun süre dayanmasını sağlar. Operatörler zorlu baskılar sırasında kendilerini daha fazla kontrol altında hissederler.
Çoğu atölye %20-30'luk bir güvenlik marjı ekler. Bu kenar boşluğu şasiyi ve hidrolik sistemi korur. Ayrıca ekipmanı değiştirmeden gelecekteki işlere de olanak tanır.
Ortak kapasite seçenekleri şunları içerir:
Hafif atölye görevleri için 20T
Genel bakım ve rulman işleri için 50T
Ağır şekillendirme ve düzleştirme için 100T
Endüstriyel üretim ve kalın malzemeler için 200T+
Çoğu zaman alıcıların çok küçük almalarından pişmanlık duyduklarını görüyoruz. Çok az kişi planlanandan daha fazla kapasiteye sahip olmaktan pişmanlık duyuyor.
Birçok alıcı basının kendisine odaklanıyor ve büyük resmi kaçırıyor. Seçim sırasındaki küçük hatalar genellikle düşük performansa, daha yüksek maliyetlere ve erken değiştirmeye yol açar. Bu sorunlar atölyelerde ve fabrikalarda tekrar tekrar ortaya çıkıyor.
En sık gördüğümüz sorun bu. Alıcılar tonajı tek bir hafif işe göre hesaplıyor. Daha sonra gerçek iş başlıyor. Basın mücadele ediyor. Doğruluk düşer. Bileşenler hızlı aşınır. Malzeme sertliği her şeyi değiştirir. Takım boyutu da önemlidir. Her gün limitine yaklaşan bir baskı hiçbir zaman uzun sürmez.
| Sorun | Ne Olur |
|---|---|
| Çok az tonaj | Çerçeve gerilimi, yavaş döngüler |
| Maksimum yükte çalışıyor | Daha hızlı aşınma, sızıntılar |
| Güvenlik marjı yok | Gelecekte sınırlı kullanım |
Genellikle yükseltme işlemi planlanandan daha kısa sürede tamamlanır.
Birçok atölye büyüyor. İşler değişir. Yeni malzemeler geliyor. Yalnızca bugünün işi için seçilen bir baskı makinesi yarın darboğaz haline gelebilir. Ekstra kapasite eklemek uyum sağlamak için alan sağlar. Daha ağır parçaları ve daha sonra yeni takımları destekler. Alıcılar iki veya üç adım ilerisini planladığında daha az pişmanlık görüyoruz.
Düşük fiyat dikkat çekiyor. Genellikle çerçeve gücü, hidrolik veya kontrollerdeki tavizleri gizler. Daha ucuz presler daha fazla esneyebilir. Doğruluğu daha hızlı kaybederler. Bakım maliyetleri zamanla sessizce artar. Arıza süresi başladığında ilk tasarruflar hızla kaybolur.
H-frame baskı makinesinin hâlâ alana ihtiyacı var. Dik aralık, yatak yüksekliği ve vuruşun tümü düzeni etkiler. Bazı baskı makineleri kağıt üzerinde kompakt görünür. Yerde kendilerini büyük hissediyorlar. Güç de önemlidir. Hidrolik üniteler istikrarlı elektrik kaynağına ihtiyaç duyar. Manuel sistemler hızı basitliğe tercih eder. Bu ayrıntıların göz ardı edilmesi kurulumu ve günlük çalışmayı yavaşlatır.
Her baskı makinesinin eninde sonunda servise ihtiyacı vardır. Contalar aşınır. Hortumlar yaşlanır. Kontrollerin ayarlanması gerekiyor. Sınırlı destek, küçük sorunları uzun gecikmelere dönüştürür. Yedek parça bulunabilirliği birçok kişinin beklediğinden daha önemlidir. Güvenilir üreticiler makinelerin çalışır durumda kalmasını sağlar. Yetersiz destek onları boşta bırakıyor.
H-frame baskı makinesini seçmek kararın yalnızca yarısıdır. Arkasındaki üretici kaliteyi, tutarlılığı ve uzun vadeli değeri belirler. Genellikle derin deneyime, güçlü mühendislik ekiplerine ve kanıtlanmış küresel hizmet kapasitesine sahip şirketlerin desteklediği güvenilir baskı makinelerini görüyoruz.
Üretim deneyimi bir baskı makinesinin her parçasını şekillendirir. Çerçeve sertliği, kaynak kalitesi, işleme doğruluğu ve hidrolik stabilitenin tümü, onlarca yıllık üretim boyunca gelişir.
Erken kurulan üreticiler genellikle daha güçlü süreç kontrolüne sahiptir. Ağır yük davranışını anlarlar. Gerçek fabrikalarda preslerin nasıl arızalandığını biliyorlar. 1983 yılında kurulan KINGLAN gibi şirketler bu bilgiyi sürekli üretim ve teknoloji yükseltmeleri yoluyla inşa etti.
Uzun vadeli deneyim aynı zamanda büyük tonajlı üretimi de desteklemektedir. Ağır presler için tasarlanan tesislerin yüksekliğe, vinç kapasitesine ve uygun test altyapısına ihtiyacı vardır. Bu koşullar bir gecede yaratılamaz.
Hiçbir iki presleme uygulaması tam olarak aynı görünmez. Güçlü üreticiler sabit konfigürasyonlar yerine mühendislik odaklı özelleştirme sunuyor.
Özelleştirme şunları içerebilir:
Çerçeve boyutu ve yapısal güçlendirme
Strok uzunluğu ve kapatma yüksekliği
Kontrol sistemleri ve akıllı yazılım
Besleme sistemleri veya otomasyonla entegrasyon
Mühendislik ekipleri burada önemlidir. KINGLAN'ın teknik kadrosu, pres hattı planlamasını, otomasyon entegrasyonunu ve üretim verimliliğinin iyileştirilmesini destekleyen deneyimli mühendisler ve kıdemli uzmanlardan oluşmaktadır.
| Özel Yetenek | Pratik Fayda |
|---|---|
| Yapısal tasarım | Gerçek yük koşullarını yönetir |
| Otomasyon desteği | Çıktı tutarlılığını artırır |
| Kontrol yazılımı | Güvenliği ve doğruluğu artırır |
Her baskı makinesinin kullanım ömrü boyunca bakıma ihtiyacı vardır. Silindirlerin, valflerin, contaların ve elektrikli bileşenlerin eninde sonunda değiştirilmesi gerekir.
Uygun ölçekte pres üreten üreticiler genellikle yedek parça sistemleri bulundururlar. Daha hızlı teslimatı ve daha net belgeleri desteklerler. KINGLAN'ın geniş üretim tabanı ve standartlaştırılmış üretimi, farklı baskı modellerinde uzun vadeli parça bulunabilirliğinin sağlanmasına yardımcı olur.
Sınırlı yedek parça erişimi çoğu zaman uzun arıza sürelerine neden olur. Alıcılar etkiyi satın aldıktan yıllar sonra hissediyorlar.
Sertifikalar üretim disiplinini gösterir. Tek seferlik yapılar yerine kontrollü süreçleri onaylarlar.
Önemli standartlar şunları içerir:
ISO 9001 kalite yönetim sistemleri
İhracat uyumluluğu ve CE ile ilgili gereksinimler
Şirket içi denetim ve test prosedürleri
KINGLAN, ISO9001 sertifikasını erken geçti ve ulusal bir yüksek teknoloji kuruluşu olarak faaliyet gösteriyor. Bu standartlar, 25 tondan 2400 tona kadar mekanik pres aralıklarında ve ilgili üretim hatlarında tutarlı baskı kalitesini destekler.
C: Evet. Simetrik çerçevesi sapmaya karşı direnç gösterir, yük altında kuvveti hizalı ve doğruluğu sabit tutar.
C: Hidrolik preslerde pompa ve valfler kullanılır. Elektrikli hidrolik modeller, daha iyi enerji verimliliği ve hassasiyet için servo kontrolü ekler.
C: Uygun boyutlandırma ve bakım ile endüstriyel kullanımda genellikle 15-20 yıl veya daha uzun süre dayanırlar.
Bir H-çerçeve baskı makinesinin seçilmesi sonuçta kuvvet, doğruluk, alan ve uzun vadeli güvenilirliğin dengelenmesiyle ilgilidir. Tonaj uygun şekilde boyutlandırıldığında ve çerçeve yapısı gerçek uygulamalarınızla eşleştiğinde günlük operasyonlar daha sorunsuz, daha güvenli ve daha öngörülebilir hale gelir. Yalnızca bugünün görevini çözmek yerine ileriyi düşünmek, baskı performansında ve kullanım ömründe çoğu zaman en büyük farkı yaratır.
Onlarca yıllık üretim tecrübesine sahip Zhejiang Jinaolan Machine Tool Co., Ltd. mühendislik anlayışı, özelleştirme ve istikrarlı uzun vadeli hizmet sunarak kullanıcıları makinenin ötesinde destekler. Amacınız tutarlı çıktı ve güvenilir ağır hizmet tipi presleme ise deneyimli bir baskı makinesi üreticisiyle çalışmak, doğru ekipman seçimini kalıcı üretim değerine dönüştürebilir.
