Planlanmamış takım bakımı ve yüksek hurda oranları, yüksek hacimli üretimde marjları yok eder. Bu sorunlar genellikle tek bir hata noktasına dayanır: takım bütünlüğünün bozulması. Takımların kademeli olarak bozulması milyonlarca döngü boyunca doğal olarak gerçekleşirken, damgalama kalıbının erken aşınması üretim programlarını bozar, parça başına maliyeti artırır ve reaktif acil onarımları zorunlu kılar. Reaktif yangınla mücadeleden proaktif önlemeye geçiş, aşınma mekanizmalarının sistematik bir şekilde değerlendirilmesini gerektirir. En etkili müdahaleyi belirlemek için takım çeliği metalurjisini, pres hizalamasını ve yağlama kimyasını analiz etmelisiniz. Üreticiler takım sağlığını ölçmek için yalnızca görsel denetimlere güvenemez. Modern üretim, baskı makinesinin içinde gerçekleşen fiziğin titiz bir şekilde anlaşılmasını gerektirir. Mühendisler, arızanın tam türünü teşhis ederek takım ömrünü uzatan, parça kalitesini artıran ve üretim çıktısını stabilize eden hedefe yönelik çözümler uygular.
Öncelikle Aşınma Mekanizmasını Belirleyin: Takım modifikasyonlarına veya yeni kaplamalara yatırım yapmadan önce, adhesif aşınma (savarlanma), aşındırıcı aşınma, termal yorgunluk ve mekanik yorgunluk arasında ayrım yapmak kritik öneme sahiptir.
Malzeme ve Yüzey Uyuşmazlığı Birincil Suçludur: Gelişmiş Yüksek Mukavemetli Çeliklerin (AHSS) yükselişi sıklıkla eski takım çeliklerini daha da güçlendirerek iyileştirilmiş kalıp malzemeleri veya gelişmiş Yüzey Tasarımlı Kaplamaları (PVD/CVD) gerekli kılmaktadır.
Yağlama ve Hizalama ROI"yi Belirler: Pres sapması, uygun olmayan kalıp boşluğu veya yetersiz sınır yağlaması mevcutsa birinci sınıf takım çelikleri bile zamanından önce arızalanır.
Kestirimci Bakım Planlı Bakımdan Daha İyi Performans Sağlar: Tonaj monitörlerinin, kalıp içi sensörlerin ve Bilgisayarlı Bakım Yönetim Sistemlerinin (CMMS) entegre edilmesi, bakım paradigmasını reaktiften tahmine dayalıya kaydırarak damgalama kalıbı yaşam döngüsünü en üst düzeye çıkarır.
İçindekiler
Damgalama kalıbı aşınması onarım maliyetlerinden daha fazlasını etkiler. Sık görülen takım arızaları arıza süresini, hurda oranlarını ve bakım masraflarını artırır. Ölçülebilir performans kriterleri oluşturmak, üreticilerin maliyetleri kontrol etmesine ve kalıp hizmet ömrünü iyileştirmesine yardımcı olur.
Maliyet Türü | Temel Giderler |
|---|---|
Doğrudan Maliyetler | Zımba değişimi, kalıp onarımı, EDM işleme, bakım işçiliği |
Dolaylı Maliyetler | Üretim kesintisi, reddedilen parçalar, kalite kontrolü, gecikmiş teslimatlar |
Dolaylı maliyetler, erken takım aşınmasının toplam mali etkisini önemli ölçüde artırabilir.
Üreticiler aşağıdaki göstergeleri izlemelidir:
Bileme başına vuruş: Bileme işlemleri arasındaki damgalama döngüleri.
Parça Başına Takım Maliyeti: Toplam takım masraflarının, üretilen kabul edilebilir parçalara bölünmesiyle elde edilir.
Hurda Oranı: Reddedilen damgalanmış bileşenlerin yüzdesi.
Kesinti Süresi: Takım bakımı nedeniyle kaybedilen üretim saatleri.
Takım Ömrü: Parça değişiminden önceki toplam vuruş sayısı.
Malzeme Özelliklerini Kontrol Edin: Sac kalınlığını ve çekme mukavemetini doğrulayın.
Takım Çeliğini Değerlendirin: Çelik kalitesini ve yüzey sertliğini doğrulayın.
Kalıp Açıklığını Optimize Edin: Kesme açıklığını malzeme gereksinimlerine göre eşleştirin.
Bakım Hedeflerini Belirleyin: Geçmiş strok sayımlarını ve takım performansı verilerini kullanın.
Takım Durumu | Önerilen Eylem |
|---|---|
Küçük kenar aşınması | Keskinleştirin ve inceleyin |
Sık sık sararma veya aşınma | Yağlamayı iyileştirin veya kaplamaları yükseltin |
Tekrarlanan yumruk hasarı | Hizalamayı, açıklığı ve alet malzemelerini kontrol edin |
Kalıcı arızalar ve yüksek kesinti süresi | Kalıbın yeniden tasarlanmasını veya değiştirilmesini düşünün |
Amaç, yalnızca bireysel onarım masraflarına odaklanmak yerine, kabul edilebilir parça başına takım maliyetini en aza indirmektir.

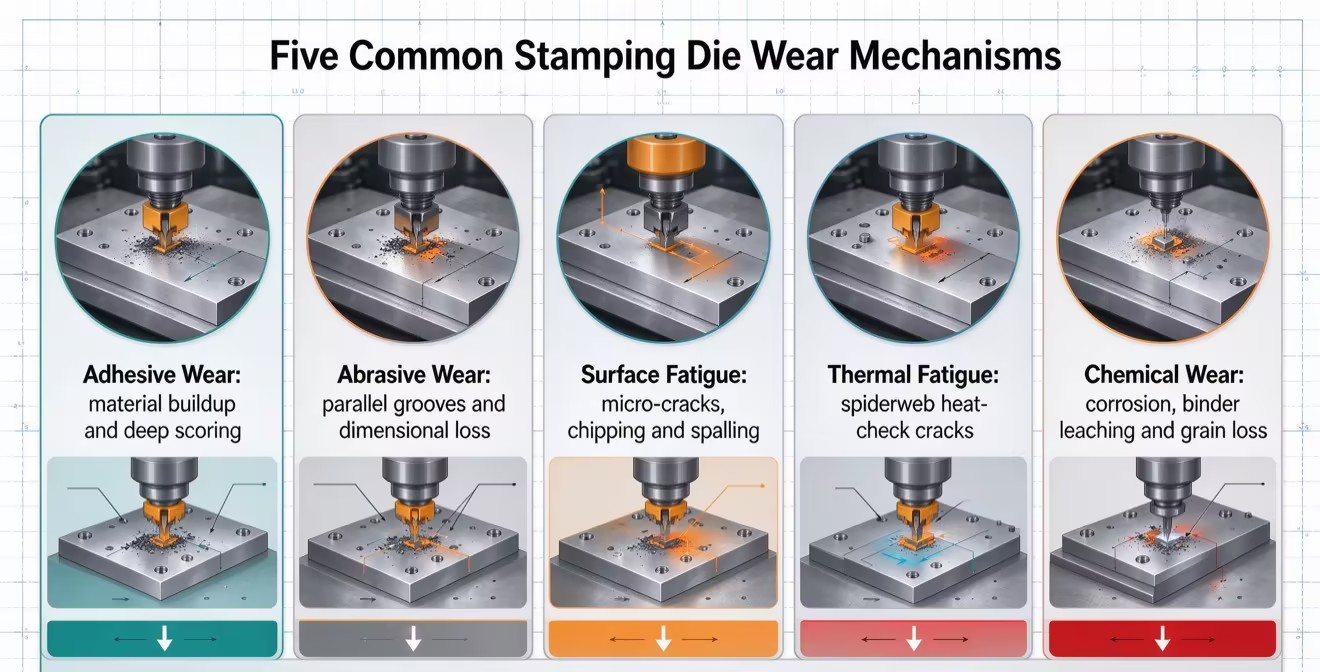

Erken damgalama kalıbı aşınması sürtünme, mekanik stres, sıcaklık dalgalanmaları ve kimyasal reaksiyonlardan kaynaklanır. Spesifik aşınma mekanizmasının belirlenmesi, üreticilerin kalıbın servis ömrünü uzatmak için uygun takım malzemelerini, kaplamaları, yağlamayı ve bakım stratejilerini seçmelerine yardımcı olur.
Adhesif aşınma, yüksek basınç ve sürtünme sac metalin damgalama kalıbı yüzeyine yapışmasına neden olduğunda meydana gelir. Bu malzeme aktarımı çizikler yaratır, sıyırma kuvvetini artırır ve takım hasarını hızlandırır. Doğru yağlama, uyumlu yüzey kaplamaları ve optimize edilmiş şekillendirme koşulları, aşınmanın azaltılmasına ve kalıbın dayanıklılığının arttırılmasına yardımcı olur.
Aşındırıcı aşınma, sert parçacıklar, metal döküntüleri veya yüzey ölçeğinin takım yüzeylerini çizmesi ve malzemeyi kaldırması durumunda gelişir. Yaygın belirtiler arasında paralel oluklar, kör kesici kenarlar ve boyutsal yanlışlıklar yer alır. Sac metal yüzeylerinin temiz tutulması ve aşınmaya dayanıklı takım çeliklerinin veya kaplamaların seçilmesi, aşındırıcı hasarın en aza indirilmesine yardımcı olur.
Yüzey yorulması, takım çeliğinde kademeli olarak mikroskobik çatlaklar oluşturan tekrarlanan damgalama yüklerinden kaynaklanır. Bu çatlaklar kenar kırılmasına, yüzey dökülmesine veya zımba kırılmasına dönüşebilir. Uygun ısıl işlem, dengeli sertlik ve tokluk ve kontrollü yükleme, erken yorulma arızasını önlemeye yardımcı olur.
Tekrarlanan ısıtma ve soğutma, damgalama kalıbı yüzeylerinin genleşmesine ve büzülmesine neden olduğunda termal yorulma meydana gelir. Bu, ısı kontrolü olarak bilinen ve zamanla malzeme kaybına neden olabilecek ince yüzey çatlaklarına neden olabilir. Damgalama hızının, yağlamanın, soğutmanın ve takım malzemesi seçiminin optimize edilmesi termal stresin azaltılmasına yardımcı olur.
Aşındırıcı aşınma, uyumsuz yağlayıcılar, katkı maddeleri veya işleme kimyasalları takım malzemeleriyle reaksiyona girdiğinde meydana gelir. Bazı kimyasal formülasyonlar takım çeliği yüzeylerine veya karbür bağlayıcılara zarar vererek aşınma direncini ve servis ömrünü azaltabilir. Kimyasal olarak uyumlu yağlayıcıların ve alet malzemelerinin seçilmesi, korozyona bağlı arızaların önlenmesine yardımcı olur.
Aşınma Mekanizması | Parça/Alet Üzerinde Görsel Belirti | Acil Üretim Yeri Kontrolü |
|---|---|---|
Yapışkan Aşınma (Sızıntı) | Çekilmiş parçalarda derin çentiklenme, zımbada malzeme birikmesi | Yağlayıcı konsantrasyonunu ve püskürtme memesi hizalamasını doğrulayın |
Aşındırıcı Aşınma (Puanlama) | Kalıp yüzeyinde paralel oluklar, hızlı boyut kaybı | Gelen bobini ağır hadde tufalları veya dilme çapakları açısından inceleyin |
Yüzey Yorgunluğu (Talaşlanma) | Kesici kenarlarda eksik parçalar, ani çapak artışı | Takım çeliği sertliğini (HRC) kontrol edin ve pres paralelliğini doğrulayın |
Termal Yorgunluk (Isı Kontrolü) | Takım yüzeyinde örümcek ağı benzeri mikro çatlaklar | Alet çalışma sıcaklığını izleyin ve pres hızını ayarlayın |
Aşınma mekanizmasının belirlenmesi belirtilerin ortaya çıkmasını sağlar ancak mühendislerin temel nedenleri bulmak için daha derine inmeleri gerekir. Erken arıza genellikle aletin tasarım parametreleri ile üretim ortamının gerçekliği arasındaki kopukluktan kaynaklanır.
Doğru takım çeliğini seçmek, tokluğu aşınma direncine karşı dengelemeyi gerektirir. D2 gibi eski malzemeler, yumuşak çelikler için iyi bir temel performans sunar, ancak modern, yüksek mukavemetli alaşımların oluşturulmasında görev verildiğinde sıklıkla başarısız olurlar. CPM-10V gibi toz metalurjili (PM) çeliklere geçiş veya katı karbür uçların kullanılması, ciddi aşınmaya karşı direnç için gerekli vanadyum veya tungsten karbürleri sağlar. PM çeliklerdeki düzgün karbür dağılımı, geleneksel külçe çeliklerde sıklıkla ufalanmaya yol açan büyük karbür havuzunu önler.
Isıl işlemin hatalı olması durumunda en gelişmiş PM çeliği bile başarısız olacaktır. Sertleştirme işlemi sırasında dekarburizasyon, anında aşınan yumuşak bir dış kabuk bırakır. Tersine, yetersiz temperleme çekirdeğin kırılgan olmasına ve yük altında parçalanmaya eğilimli olmasına neden olur. Uygun östenitleme sıcaklıkları ve çoklu temperleme döngüleri de dahil olmak üzere metalurjik spesifikasyonlara sıkı sıkıya bağlılık, sağlıklı bir için tartışılamaz. Damgalama Kalıbı .
Presin yanlış hizalanması ve aşırı sapması, eşit olmayan kalıp açıklığına, erken zımba aşınmasına ve takım hasarına neden olabilir. Aşınmış kılavuz sistemleri, merkez dışı yükleme ve yetersiz çerçeve sertliği, şahmerdan-yatağa paralelliği etkiler. Düzenli pres denetimleri, saplama ayarları ve dinamik hizalama kontrolleri damgalama doğruluğunun korunmasına ve takım ömrünün uzatılmasına yardımcı olur.
Zımba çekme, zımbalanmış hurdanın düşmek yerine kalıp yüzeyine geri dönmesiyle meydana gelir ve bir sonraki vuruş sırasında zımbalara ve kalıp bileşenlerine zarar verme potansiyeli vardır. Yaygın nedenler arasında emme, aşırı yağlama ve artık mıknatıslanma yer alır. Uygun kalıp geometrisi, ejektör pimleri ve uygun hurda giderme sistemleri, kurşun çekmenin önlenmesine ve istikrarlı üretimin korunmasına yardımcı olur.
Uygun olmayan damgalama yağlaması sürtünmeyi, ısıyı ve sürtünmeyi artırarak kalıp aşınmasını hızlandırır. Yağlayıcılar, özellikle yüksek mukavemetli çelikler ve derin çekme operasyonları için iş parçası malzemesi ve şekillendirme gereksinimlerine uygun olmalıdır. Tutarlı yağlayıcı uygulaması ve düzenli nozül denetimleri kuru noktaların önlenmesine, şekillendirme kalitesinin iyileştirilmesine ve takım hasarlarının azaltılmasına yardımcı olur.
Sac levhanın kalınlık, sertlik ve yüzey durumundaki farklılıkları kesme açıklığını ve takım performansını etkileyebilir. AHSS gibi yüksek mukavemetli malzemeler, daha büyük şekillendirme kuvvetleri ve uygun kalıp tasarımları gerektirir. Gelen malzeme kalitesinin izlenmesi ve takım özelliklerinin ayarlanması, beklenmedik aşınmanın, boyutsal kusurların ve üretim kesintilerinin azaltılmasına yardımcı olur.
Presleme kalıbının erken aşınmasını önlemek için malzeme yükseltmeleri, mekanik optimizasyon, otomatik izleme ve önleyici bakımın bir kombinasyonu gerekir. Temel nedenleri ele almak, takım güvenilirliğini artırmaya ve uzun vadeli üretim maliyetlerini azaltmaya yardımcı olur.
Gelişmiş takım çelikleri ve yüzey kaplamaları, zorlu damgalama uygulamalarında aşınma direncini artırır ve sürtünmeyi azaltır. Toz metalurji çelikleri ve tungsten karbür, uygun çalışma koşulları için gelişmiş dayanıklılık sağlarken, PVD, CVD ve TD kaplamalar gevşemeyi ve yüzey hasarını en aza indirmeye yardımcı olur. Doğru malzeme ve kaplama seçimi takım ömrünü uzatabilir ve bileme sıklığını azaltabilir.
Tutarlı damgalama performansı için doğru kalıp açıklığı ve pres hizalaması çok önemlidir. Mühendisler, malzeme kalınlığına, mukavemetine ve kesme gereksinimlerine göre zımba-kalıp açıklığını ayarlamalıdır. Ram paralelliği, kılavuz sistemleri ve pres sertliğinin düzenli olarak kontrol edilmesi, dengesiz yüklemeyi, aşırı çapakları ve erken takım arızasını önlemeye yardımcı olur.
Otomatik yağlama sistemleri tutarlı yağlayıcı dağıtımı sağlayarak sürtünmeyi azaltır ve damgalama sırasında kuru teması önler. Kalıp içi sensörler ve tonaj izleme sistemleri, büyük hasar meydana gelmeden önce anormal kuvvetleri, sıkışmaları ve kurşun çekme olaylarını tespit edebilir. Bu teknolojiler süreç stabilitesini artırır, malzeme israfını en aza indirir ve beklenmedik arıza sürelerini azaltır.
Bilgisayarlı Bakım Yönetim Sistemleri (CMMS), üreticilerin damgalama döngülerini, bakım programlarını, bileşen değiştirmelerini ve takım arızalarını izlemelerine yardımcı olur. Geçmiş performans verileri önleyici bakım planlamasını destekler ve yinelenen aşınma sorunlarını tanımlar. Bu veriye dayalı yaklaşım, ekipmanın güvenilirliğini artırır, kalıbın hizmet ömrünü uzatır ve bakım maliyetlerini azaltır.
Tesisinizde halihazırda çalışmakta olan en yüksek bakım gerektiren üç kalıbı belirlemek için geçmiş hurda ve arıza süresi verilerini çekin.
Gerçek damgalama tonajı altında koç paralelliğini ve saplama açıklığını ölçmek için dinamik bir pres hizalama kontrolü gerçekleştirin.
Tıkalı nozulları, tutarsız püskürtme modellerini veya yanlış sıvı viskozitesini belirlemek için mevcut yağlama uygulama sisteminizi denetleyin.
Kesme açıklıklarınızın, gelen bobin malzemesinin özel kesme mukavemeti ve kalınlığına uygun olduğunu doğrulayın.
Korkunç kenar arızaları meydana gelmeden önce önleyici bileme işlemini planlamak için sıkı bir vuruş sayımı izleme sistemi uygulayın.
C: Kabul edilebilir ömür, damgalanan malzemeye ve kullanılan takım çeliğine bağlı olarak büyük ölçüde değişir. Kalıp kesim standart yumuşak çelik, bileme işlemleri arasında 500.000 ila 1.000.000 vuruşa ulaşabilir. Ancak Gelişmiş Yüksek Mukavemetli Çeliklerin (AHSS) damgalanması, özel kaplamalar veya toz metalurjisi takım çelikleri olmadan bu ömrü 50.000 stroka kadar azaltabilir.
C: Uygun olmayan kalıp boşluğu, aletin daha fazla çalışmasına neden olur. Boşluk çok darsa sürtünme katlanarak artar ve hızlı aşınma ve sürtünmeye yol açar. Boşluk çok gevşekse malzeme yırtılmadan önce bükülür, ağır çapaklara neden olur ve darbe çekme riski artar. Optimum boşluk, kesme kuvvetlerini eşit şekilde dağıtır.
C: Kızgınlığın kendisi bir semptomdur, temel neden değil. Operatörler, yüzeyi geçici olarak eski haline getirmek için mikro kaynaklı malzemeyi cilalayabilirken, altta yatan sorun çözülmediği sürece aşınma geri gelecektir. Kalıcı önleme, yağlayıcı kimyasının iyileştirilmesini, sürtünme önleyici yüzey kaplamalarının uygulanmasını veya takım çeliği kalitesinin değiştirilmesini gerektirir.
C: Tek bir en iyi kaplama yoktur; arıza moduna bağlıdır. Titanyum Nitrür (TiN), genel amaçlı aşınma direnci sağlar. Titanyum Karbonitrit (TiCN) aşındırıcı ortamlar için mükemmeldir. Parçalanmaya eğilimli şiddetli şekillendirme ve derin çekme işlemleri için Termal Difüzyon (TD) veya Kimyasal Buhar Biriktirme (CVD) kaplamalar üstün koruma sağlar.
C: Sümüklüböcek çekme, delinmiş hurdayı kalıp yüzeyine geri çeker. Pres tekrar döndüğünde, sertleştirilmiş zımba, hurda parçasını doğrudan kalıp bloğuna doğru ezer. Bu lokalize, aşırı basınç, sıklıkla kalıbın kenarının kırılmasına veya zımbanın tamamen parçalanmasına neden olarak anında yıkıcı hasara neden olur.
C: Evet, birçok PVD ve CVD kaplama kimyasal olarak soyulabilir ve alet bilendikten sonra yeniden uygulanabilir. Bununla birlikte, tekrarlanan sıyırma döngüleri, alttaki takım çeliği alt katmanının yüzey bütünlüğünü bozabilir ve potansiyel olarak zamanla hidrojen gevrekleşmesine veya mikroskobik boyut değişikliklerine yol açabilir.
