Erken kalıp aşınması, yüksek parça reddetme oranları ve plansız duruş süreleri, büyük ölçekli metal damgalama operasyonlarında karlılığı azaltır. Devasa progresif kalıpları işlerken, geleneksel boşluk çerçeveli (C-çerçeve) presler genellikle ağır yükler altında yetersiz kalır. Atölyede yaygın olarak 'esneme' etkisi olarak bilinen açısal sapmadan muzdariptirler. Tonaj arttıkça C-çerçevesinin açık ön kısmı yukarı doğru kıvrılır. Bu yapısal esneklik, zımbayı ve kalıbı paralel hizalamanın dışına atar, pahalı kesme kenarlarını kırar ve tolerans dışı bileşenler üretir. Yapısal tasarımın yükseltilmesi bu sapmayı ortadan kaldırmanın kesin çözümüdür. Düz Yan Presler, yatak ile şahmerdan arasında tam paralelliği koruyan kapalı, dört sütunlu bir çerçeve tasarımı kullanır. Bu yapısal bütünlük, eşit basınç dağılımı sağlar, açısal esnemeyi ortadan kaldırır ve yüksek tonajlı, büyük yatak uygulamalarında tekrarlanabilir hassasiyeti garanti eder.

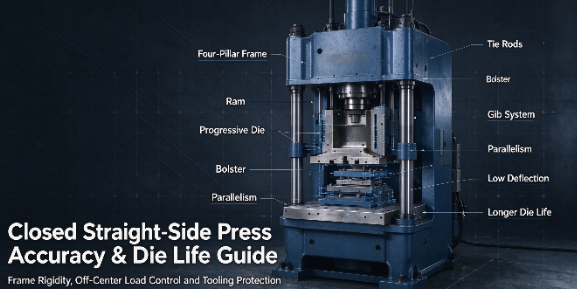

Yapısal Üstünlük: Düz kenarlı presler, açısal sapmayı ortadan kaldıran ve büyük kalıplar arasında eşit basınç dağılımı sağlayan kapalı dört sütunlu çerçeve tasarımı kullanır.
Uzatılmış Takım Ömrü: Geliştirilmiş yataktan koça paralellik, kılavuz pimleri ve kesme kenarlarındaki yanal aşınmayı büyük ölçüde azaltarak pahalı progresif kalıpların ömrünü doğrudan uzatır.
Üretim Tutarlılığı: Sabit hız ve kontrollü strok kinematiği parça kalitesini artırır, özellikle derin çekme uygulamalarında yan duvar incelmesi gibi kusurları azaltır.
Operasyonel Dengeler: Üstün hassasiyet, sağlamlık ve gelişmiş operatör güvenliği sunarken, düz kenarlı presler daha büyük bir ayak izi, özel temel mühendisliği gerektirir ve açık preslere kıyasla daha kısıtlı kalıp erişilebilirliği sunar.
İçindekiler

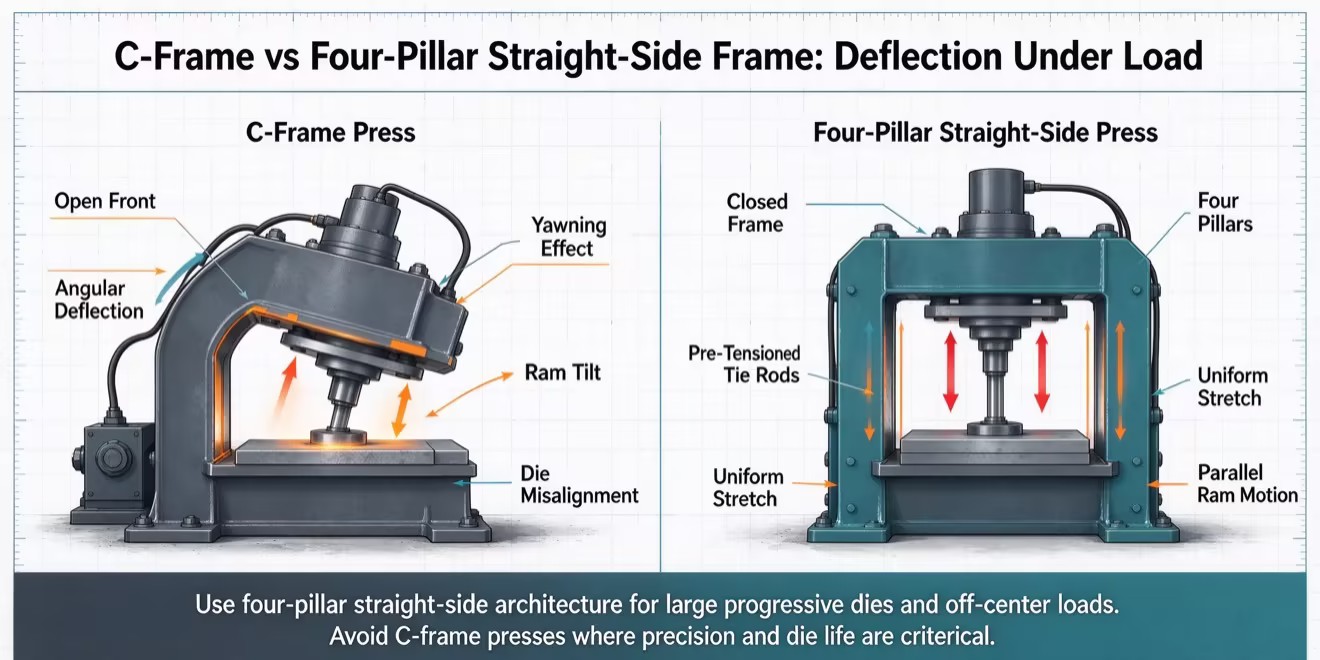

Düz kenarlı presler, yüksek tonajlı damgalama sırasında açısal sapmayı en aza indirmek için sert, simetrik bir çerçeve yapısı kullanır. Ağır yükler altında esneyebilen C-çerçeveli preslerin aksine, düz kenarlı tasarımlar, güçlendirilmiş dikmeler ve önceden yüklenmiş bağlantı çubukları aracılığıyla kuvvetleri daha eşit bir şekilde dağıtır. Bu, koç-yatak hizalamasını iyileştirir, eşit olmayan kalıp aşınmasını azaltır ve tutarlı damgalama doğruluğunu destekler.
Düz kenarlı presler, büyük progresif kalıplarda merkez dışı yükleri taşırken daha fazla stabilite sağlar. Çoklu askı noktaları ve sağlam kızak kılavuz sistemleri, delme, bükme ve şekillendirme işlemlerinin oluşturduğu eşit olmayan kuvvetlerin dağıtılmasına yardımcı olur. Bu, ram eğilmesini azaltır, takımların yanlış hizalanmasını önler ve yüksek hacimli üretim sırasında tutarlı parça kalitesini korur.
Düz kenarlı presler genellikle açık çerçeveli preslere göre daha yüksek çerçeve sertliği ve daha düzgün tonaj dağılımı sunar. Kapalı çerçeve yapıları sapmayı en aza indirir ve büyük kalıpları, yüksek tonajlı işlemleri ve hassas damgalamayı destekler. Açık çerçeveli presler takıma daha kolay erişim sağlar ancak ağır veya merkez dışı yükler altında açısal deformasyona karşı daha hassastır. Uygun çerçevenin seçilmesi tonaja, kalıp boyutlarına ve hassasiyet gereksinimlerine bağlıdır.
Kılavuz mekanizmalar şahmerdanın yatay stabilitesini belirler. Üreticiler bu stabiliteyi sağlamak için çeşitli tasarımlar kullanır ve doğru olanı seçmek büyük ölçüde özel damgalama uygulamanıza bağlıdır.
Sekiz Noktalı Kare Kamburlar: Bunlar, slaytı hem önden arkaya hem de soldan sağa olmak üzere dört köşeden de yakalayarak olağanüstü kontrol sağlar. Merkez dışı yüklemeye karşı maksimum direnç sunarlar.
Altı Noktalı Gibs: Genellikle biraz daha küçük düz kenarlı preslerde bulunur ve termal genleşme yönetimi ile yanal stabilite arasında bir denge sunar.
Makaralı Rulman Kılavuzları: Bunlar, sürtünmeden kaynaklanan termal genleşmenin en aza indirilmesi gereken motor laminasyon damgalama gibi son derece yüksek hızlı uygulamalar için düşük sürtünme hassasiyeti sunar.
Daha sıkı saplama açıklıkları yatay kızak hareketini önler. Çalışma stroku sırasında koç yanal olarak hareket edemez. Bu sağlam izleme, ağır şekillendirme veya kam delme işlemlerinin neden olduğu ağır yanal yükler altında bile Uygun yağlama sistemleri, aralıkları 0,0015 inç'e kadar sıkı tutarken metal-metal temasını önleyen hidrodinamik bir filmi koruyarak bu saplamalara sürekli olarak yağ besler. düz kenar pres doğruluğunu korur.
Hidrolik düz kenarlı presler, strok boyunca kontrollü şekillendirme kuvveti sağlayarak onları derin çekme ve karmaşık metal şekillendirmeye uygun hale getirir. Ayarlanabilir hız ve bekleme süresi, malzeme akışını iyileştirmeye ve kusurları azaltmaya yardımcı olur. Mekanik düz kenarlı presler daha yüksek üretim hızları ve tekrarlanabilir hareketler sunar; bu da onları kesme, delme ve sığ şekillendirme için ideal kılar. En iyi seçim, şekillendirme gereksinimlerine, üretim hacmine ve hassasiyet ihtiyaçlarına bağlıdır.
Düz kenarlı presler üstün çerçeve sertliği, yük dağıtımı ve damgalama doğruluğu sunar ancak C-çerçeveli preslere göre daha sınırlı yan erişim sağlar. Otomatik besleme ve Hızlı Kalıp Değiştirme (QDC) sistemleri erişilebilirliği artırmaya ve kurulum süresini kısaltmaya yardımcı olur. Verimli, yüksek hassasiyetli üretimi sürdürürken operatörleri korumak için uygun makine koruması, güvenlik kilitleri ve otomatikleştirilmiş kullanım çok önemlidir. Kapsamlı ışık perdesi sistemlerini ve fiziksel korumayı uygulamak daha kolaydır.
Ağır yükler altında damgalama doğruluğunu korumak için yataktan koça paralellik önemlidir. Dinamik test, fiili çalışma sırasında koç hizalamasını ölçerek çerçeve sapmasını ve eşit olmayan kuvvet dağılımını belirlemeye yardımcı olur. Doğru paralellik kalıp aşınmasını azaltır, boyutsal hataları önler ve yüksek hassasiyetli damgalamada tutarlı parça kalitesi sağlar.
Strok kinematiği damgalama döngüsü boyunca şahmerdan hızını ve hareketini kontrol eder. Bağlantı tahrikli presler şekillendirme sırasında daha yavaş hareket sağlarken, servo presler programlanabilir hız, konum ve bekleme süresi sunar. Kontrollü şekillendirme hızı, malzeme akışını iyileştirir, yırtılmayı ve incelmeyi azaltır ve karmaşık metal bileşenlerin verimli üretimini destekler.
Titreşim kontrolü, damgalama ekipmanını ve takımları aşırı darbe kuvvetlerinden korur. Sert çerçeveler, uygun şekilde gerilmiş bağlantı çubukları ve darbe emici sistemler ters tonajı, makine titreşimini ve çalışma gürültüsünü azaltmaya yardımcı olur. Etkili titreşim yönetimi ekipmanın ömrünü uzatır, damgalama stabilitesini artırır ve bakım gereksinimlerini azaltır.
Yüksek hassasiyetli damgalama presleri, zımbadan kalıba tutarlı bir hizalama sağlayarak eşit olmayan aşınmayı, takım hasarını ve bakım sıklığını azaltır. Sert makine çerçeveleri ve doğru kızak kılavuzu, kalıbın hizmet ömrünü uzatmaya, değiştirme maliyetlerini en aza indirmeye ve yüksek hacimli üretim sırasında üretim verimliliğini artırmaya yardımcı olur.
Hassas damgalama ekipmanı boyut tutarlılığını artırır ve çapak, yırtılma ve düzensiz şekillendirme gibi kusurları azaltır. Kararlı koç hareketi ve tekdüze yük dağıtımı, daha iyi proses kapasitesini (Cp/Cpk), daha düşük hurda oranlarını ve daha az ikincil son işlem operasyonunu destekleyerek üreticilerin tutarlı ürün kalitesini korumasına yardımcı olur.
Doğru damgalama presi seçimi, ekipmanın hasar görmesini, aşırı aksama süresini ve gereksiz üretim maliyetlerini önlemeye yardımcı olur. Üreticiler çerçeve sağlamlığını, gerekli tonajı, strok özelliklerini, otomasyon uyumluluğunu ve uzun vadeli işletme giderlerini değerlendirmelidir. Doğru kapasite hesaplamaları ve uygun mühendislik güvenlik marjı, ekipmanın güvenilirliğini ve yatırım getirisini artırır.
Büyük progresif kalıplar ve yüksek tonajlı uygulamalar için düz kenarlı presin yapısal bütünlüğü tartışılamaz bir gerekliliktir. Sürdürülebilir doğruluğu, operatör güvenliğini ve uzun vadeli operasyonel verimliliği garanti eder. Boşluklu çerçeveden yükseltme, pahalı takımları bozan ve parça reddine neden olan yıkıcı açısal sapmayı ortadan kaldırır.
Gerekli saplama tasarımını belirlemek için maksimum merkez dışı yük gereksinimlerinizi en karmaşık progresif kalıplarınıza göre değerlendirin.
Gerekli yatak alanınızı ölçün ve pres boyutlarının gelecekteki takım büyümesine ve otomatik hurda gidermeye uygun olduğundan emin olun.
Bir satın alma siparişini imzalamadan önce doğrudan baskı üreticisinden dinamik paralellik spesifikasyonlarını ve sapma testi verilerini talep edin.
Presin boyutunun küçük olmasını ve erken mekanik arızaya neden olmasını önlemek için özel kalıplarınız için kapsamlı bir tonaj ve enerji eğrisi analizi yapın.
Sahayı uygun şekilde hazırlamak için tavan yüksekliği, vinç kapasitesi ve temel gereksinimleri dahil olmak üzere tesis kısıtlamalarınızı değerlendirin.
C: Düz kenarlı preslerde kapalı, dört sütunlu bir çerçeve tasarımı kullanılır. Bu simetrik yapı, ağır yükler altında açısal sapmayı ortadan kaldırır. Bir C-çerçevesi gibi bükülmek yerine, düz kenarlı bir çerçeve dikey olarak esneyerek damgalama vuruşu sırasında şahmerdanı ve yatağı tamamen paralel tutar.
C: Pres, yanal hareketi önleyerek ve tam paralelliği koruyarak kılavuz pimleri ve kesici kenarlardaki eşit olmayan aşınmayı durdurur. Bu hassas hizalama, kalıp bileme işlemleri arasındaki süreyi önemli ölçüde uzatır ve takımların yıkıcı hasarlarını önler.
C: Uygulamanız, derin çekme operasyonları gibi tüm strok boyunca tutarlı basınç gerektirdiğinde hidrolik pres seçin. Yüksek hızlı hassasiyet, kesme ve dakika başına daha yüksek strok (SPM) için mekanik bir baskı makinesi seçin.
C: Kalıp boyutu yalnızca belirli makinenin yatak boyutları ve tonaj kapasitesi ile sınırlıdır. Düz kenarlı presler, uzunluğu 120 inçten fazla olan ve onbinlerce pound ağırlığındaki progresif kalıpları rutin olarak işleyen devasa takımlar için üretilmiştir.
C: Teknisyenler gerçek damgalama darbesi sırasında hassas yük hücreleri ve lazer ölçüm aletleri kullanır. Bu, çalışma tonajı altında sapmayı ve hizalamayı ölçer ve yalnızca dinlenme durumunu kontrol etmek yerine doğruluğun gerçek bir resmini sağlar.
C: Evet. Yüksek hızlı hassas düz kenarlı presler, motor laminasyonları ve elektronik bileşenlerin imalatına yönelik endüstri standartlarıdır. Hızlı döngü için aşırı titreşim direncine, ultra dar saplama açıklıklarına ve optimize edilmiş kaydırıcı kinematiğine sahiptirler.
