C Frame Power Press, metal levhaları hassas bir şekilde şekillendirmek, delmek, bükmek ve kabartmak için tasarlanmış, modern üretimde önemli bir makinedir. İster hafif ister ağır malzemelerle çalışıyor olun, bu çok yönlü baskı makinesi verimlilik ve doğruluk sunar. Bu kılavuzda üretkenliği nasıl en üst düzeye çıkaracağınızı anlamanıza yardımcı olmak için çalışma prensibini, işlem adımlarını ve güvenlik önlemlerini inceleyeceğiz. Ayrıca, çıktıyı artırırken mağazanızı daha güvenli ve verimli hale getirecek farklı türleri, temel bileşenleri ve pratik ipuçlarını da öğreneceksiniz. Gelin C Frame baskı makinelerinin dünyasına dalalım.

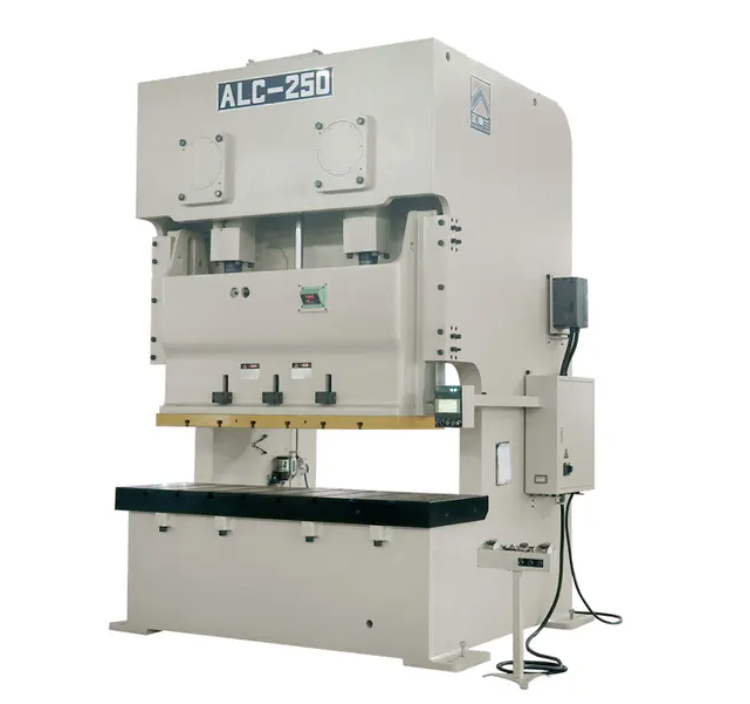

AC Frame elektrikli pres, imalatta kullanılan çok yönlü bir makinedir. Metal levha veya profillere kontrollü kuvvet uygulayarak yeniden şekil verir. Özünde güçlü bir çerçeveye, bir şahmerdana ve uyumlu kalıp araçlarına dayanır. Basit ama güçlü oldukları için yaygın olarak kullanılırlar.
Adını benzersiz çerçeve şeklinden almaktadır. Çalışma alanını saran dev bir 'C' harfini hayal edin. Açık taraf operatörlere ve aletlere kolay erişim sağlar. Ayrıca ağır yükleri desteklerken makineyi kompakt tutar.
Stabilite: Sert çerçeve kuvveti emerek çalışma sırasında titreşimi azaltır.
Erişilebilirlik: Açık tasarım, parçaların yüklenmesini ve boşaltılmasını kolaylaştırır.
Dayanıklılık: Çelik veya dökme demirden yapılmış olup sürekli ağır kullanıma dayanıklıdır.
| Çalıştırma | Açıklaması |
|---|---|
| Körleme | Sac levhalardan düz şekillerin kesilmesi. |
| Delme | Metal levhalarda delik veya yuva oluşturma. |
| Bükme | Parçalarda açı veya eğri oluşturma. |
| Kabartma | Yükseltilmiş veya girintili desenler yapmak. |
| Kaplama | Tasarımları veya ayrıntıları basmak için yüksek basınç uygulamak. |
Tipe ve takımlara bağlı olarak hafif veya ağır işlerin üstesinden gelebilir. Mekanik, hidrolik veya pnömatik versiyonları mevcuttur. Hepsi aynı prensibi kullanıyor: Ram, malzemeyi verimli bir şekilde şekle sokar.
AC Frame elektrikli baskı makinesi basit görünebilir ancak birkaç kritik parçadan oluşur. Her bileşen metalin verimli ve güvenli bir şekilde şekillendirilmesinde rol oynar.
C şeklindeki yapı presin omurgasını oluşturur.
Maksimum dayanıklılık için dökme demirden veya yüksek kaliteli çelikten yapılmıştır.
Çalışma sırasında enerjiyi emerek titreşimleri düşük tutar.
Açık tasarım, kolay alet değişimine ve daha iyi operatör erişimine olanak sağlar.
Ram malzemeyi kesmek, delmek veya şekillendirmek için yukarı ve aşağı hareket eder.
Kesin sonuçlar için genellikle düz bir çizgi hareketi izler.
Hızı ve kuvveti tahrik sisteminin tipine bağlıdır.
Kalıp pres yatağının üzerinde durur; zımba malzemeyi içine bastırır.
Bir kalıp ve bir damga gibi birlikte çalışırlar.
Yaygın işlemler arasında kesme, bükme, delme ve kabartma yer alır.
Örnek kalıp şekilleri: kare, dairesel ve özel profiller.
| Tip | Bileşenler | Nasıl Çalışır |
|---|---|---|
| Mekanik | Volan, krank mili, debriyaj, fren | Dönme hareketini koç için doğrusal kuvvete dönüştürür |
| Hidrolik | Silindirler, sıvı kontrolleri | Koçu hassas bir şekilde hareket ettirmek için hidrolik basınç kullanır |
| Pnömatik | Hava kompresörü, silindir | Basınçlı hava, daha hafif görevler için tokmak hareketini güçlendirir |
| Elektrik | Motor, dişli sistemi | Motor doğrudan koçu çalıştırır, değişken hızlara uygundur |
Hareketli parçaların sorunsuz çalışmasını sağlar ve aşınmayı azaltır.
Yaygın uygulamalar arasında otomatik veya manuel yağlama noktaları bulunur.
Makine ömrünün uzatılmasına yardımcı olur ve tutarlı performans sağlar.
Preslerde genellikle korumalar, kilitler ve acil durdurma düğmeleri bulunur.
Operatörler her zaman eldiven, koruyucu gözlük ve kulak koruyucu gibi KKD kullanmalıdır.
Düzenli kontroller ve eğitimler kaza risklerini azaltır ve iş akışını iyileştirir.
C Çerçeveli elektrikli baskı makinesinin nasıl çalıştığını anlamak, operatörlerin onu verimli ve güvenli bir şekilde kullanmasına yardımcı olur. Karmaşık görünebilir, ancak prensip basittir.
Pres, bir motordan veya volandan gelen dönme hareketini şahmerdanın doğrusal hareketine dönüştürür.
Koç aşağı doğru hareket ederek zımbayı kalıba bastırır.
Kuvvet, metali tam gerektiği gibi şekillendirir, keser veya büker.
İşlem saatte yüzlerce veya binlerce kez tekrarlanarak yüksek üretim verimliliği sağlanır.
Hidrolik ve pnömatik sistemler farklı malzemeler için kuvveti sorunsuz bir şekilde ayarlar.
Kalıbın ve zımbanın ayarlanması
İlk olarak, kalıbı pres yatağına sıkıca sabitleyin ve zımbayı şahmerdan üzerinde hizalayın. Hassas şekillendirme elde etmek için her şeyin doğru yönlendirildiğinden emin olun.
Malzemenin yüklenmesi
İşlenmemiş metali dikkatlice kalıbın üzerine yerleştirin ve düz durmasını sağlayın. Çalışma sırasında malzemenin düzgün şekilde hizalanmasını sağlamak için kılavuzları veya durdurucuları kullanın.
Koçun etkinleştirilmesi
Motorlu, hidrolik veya pnömatik olsun tahrik sistemini devreye alın. Daha sonra koç doğrudan aşağı doğru hareket ederek malzemeyi kalıba bastırır.
Metal şekillendirme işlemi
Koç aşağı doğru bastırıldığında malzeme kalıbın şekline uyacak şekilde deforme olur. Bu işlem kesme, delme, bükme, kabartma veya madeni para basmayı içerebilir.
Parçanın çıkarılması ve incelenmesi
Şekillendirmeden sonra, şahmerdanı kaldırın ve bitmiş parçayı dikkatlice çıkarın. Bir sonraki döngüye başlamadan önce parçayı doğruluk ve kalite açısından inceleyin.
| Adım | Anahtar İpucu |
|---|---|
| Kalıp ve Delme Kurulumu | Çalıştırmadan önce hizalamayı iki kez kontrol edin |
| Malzeme Yükleme | Ellerinizi açık tutun; büyük sayfalar için araçlar kullanın |
| Ram Aktivasyonu | Hızı ve basıncı malzemeye göre ayarlayın |
| Şekillendirme Süreci | Uygun deformasyona ve tekrarlanabilirliğe dikkat edin |
| Parça Çıkarma | Tutarlılığı sağlamak için parçaları inceleyin |
Uygun güvenlik önlemlerine uyulmadığı takdirde C Çerçeveli elektrikli baskı makinesini çalıştırmak riskli olabilir. Güvenli kullanım için temel uygulamaları inceleyelim.
Operatörlerin presi kullanmadan önce resmi eğitim alması gerekir. Yük kapasitelerini, ram çalışmasını ve acil durum prosedürlerini anlamalıdırlar. Sertifika, yüksek güçlü makineleri güvenli bir şekilde kullanma yeterliliğine sahip olmalarını sağlar. Düzenli tazeleme kursları farkındalığın korunmasına ve kazaların azaltılmasına yardımcı olur.
Uygun koruma, hareketli parçalarla kazara teması önler. İki elle kontrol sistemleri, iki elin de şahmerdanı etkinleştirmesini gerektirir ve elleri tehlikeli bölgelerden uzak tutar. Bunlar basit ama son derece etkili güvenlik özellikleridir.
Acil stop butonları kolay erişilebilir olmalıdır. Operatörlerin herhangi bir sorun anında bunları nasıl aktif hale getireceklerini bilmeleri gerekmektedir. Kilitleme/etiketleme prosedürleri, bakım veya onarım sırasında baskı makinesinin çalışmamasını sağlayarak çalışanları beklenmedik hareketlerden korur.
Operatörler koruyucu gözlük, eldiven ve işitme koruması kullanmalıdır. Birçok atölyede çelik burunlu botlar ve önlükler tavsiye edilmektedir. KKD metal kırıklarından, gürültüden ve hareketli bileşenlerden kaynaklanan yaralanma riskini azaltır.
Tüm işlemler OSHA yönergelerine ve ilgili endüstri güvenlik standartlarına uygun olmalıdır. Düzenli denetimler ve uyumluluk kontrolleri, tehlikelerin belirlenmesine ve uygun uygulamaların uygulanmasına yardımcı olur. Kurallara uymak hem çalışanları hem de tesisi korur.
| Güvenlik Alanı | Anahtar Eylem |
|---|---|
| Eğitim ve Sertifikasyon | Kursları tamamlayın ve kayıtları tutun |
| Koruma ve İki Elle Kontrol | Bariyerleri takın ve ikili aktivasyonu kullanın |
| Acil Durdurma ve Kilitleme | Düğmeleri erişilebilir bir şekilde yerleştirin ve prosedürleri izleyin |
| KKD | Operatörlerin göz, el ve kulak koruması kullanmasını sağlayın |
| Uyumluluk | Denetimler yapın ve OSHA kurallarına uyun |
C: C Çerçeve presleri öncelikle çelik, alüminyum ve bakır gibi metal levhaları işler. Ayrıca alete bağlı olarak plastik levhalar ve hafif alaşımlarla da çalışabilirler.
C: Mekanik preslerde hızlı ve hassas vuruşlar için volan ve krank mili kullanılır. Hidrolik presler, değişken kuvvet ve daha kalın veya daha sert malzemeler için daha iyi kontrol sağlayan sıvı basıncını kullanır.
C: Eğitim sağlayın, korumaları ve iki elle kontrolleri kullanın, KKD giyin, kilitleme/etiketleme prosedürlerini takip edin ve OSHA ve endüstri güvenlik standartlarına uyun.
C: Uygun bakım, yağlama ve dikkatli çalışma ile C Çerçeveli pres, endüstriyel kullanımda 15-25 yıl veya daha uzun süre dayanabilir.
C: Evet, yüksek hacimli üretimde hızı, hassasiyeti ve verimliliği artırmak için dijital kontrolleri, sensörleri ve robotik besleyicileri entegre edebilirler.
C Frame Power Press'i anlamak, daha akıllı, daha hızlı ve daha güvenli metal şekillendirmenin kapılarını açar. Kalıp kurulumundan ram aktivasyonuna kadar işlemine hakim olarak her proje için tutarlı, yüksek kaliteli sonuçlar elde edebilirsiniz.
